Solid Edge中断裂剖视图与局部剖视图的绘制

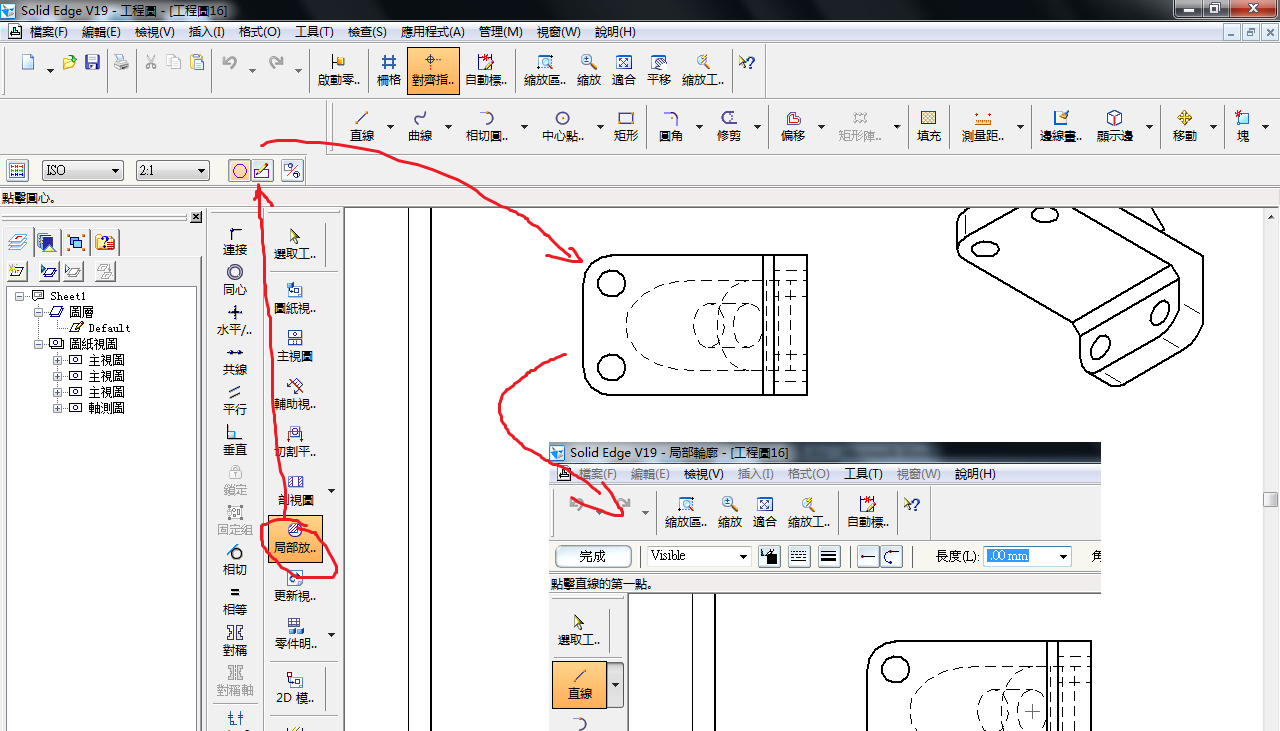

1 点击局部放大图，然后点击绘制按钮，然后点击选择要绘制的视图

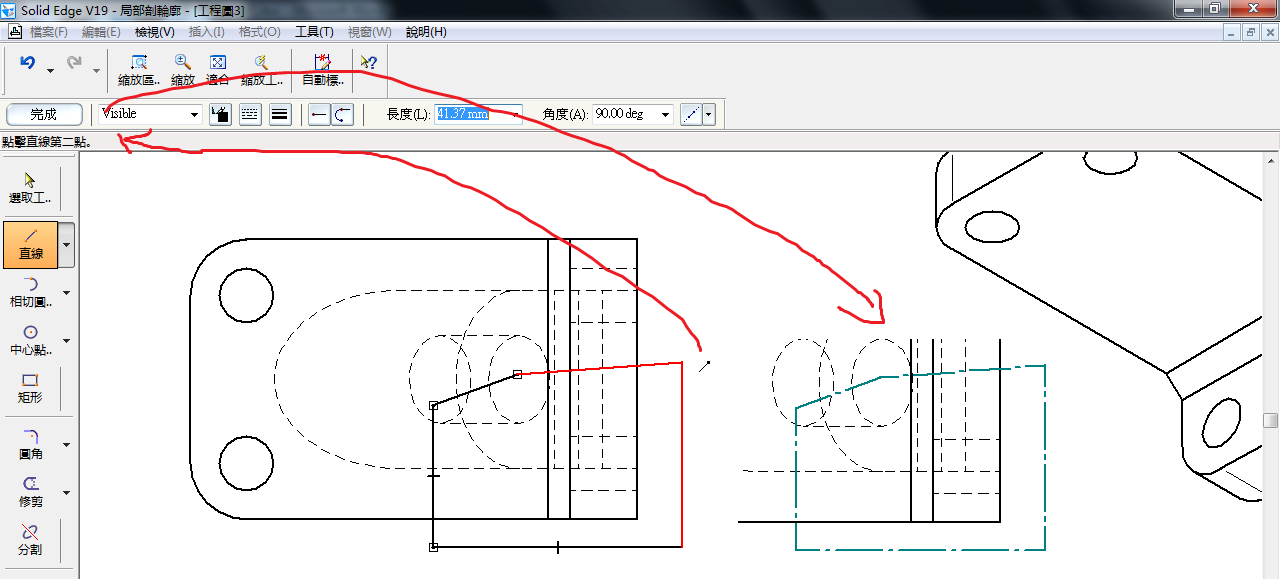

2 绘制封闭的局部剖视图的剖面线（必须封闭，点击最后一个点封闭之后会变成蓝色虚线）

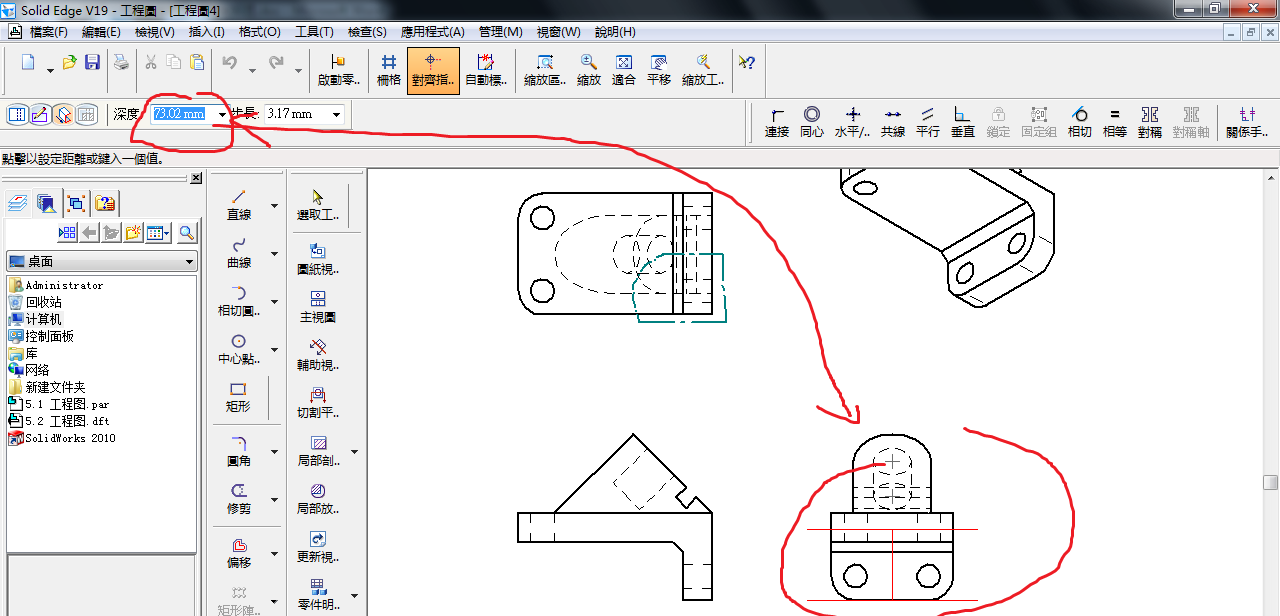

3 修改深度（不一定要在下图的右下角修改深度，用左下角的工程图也行）

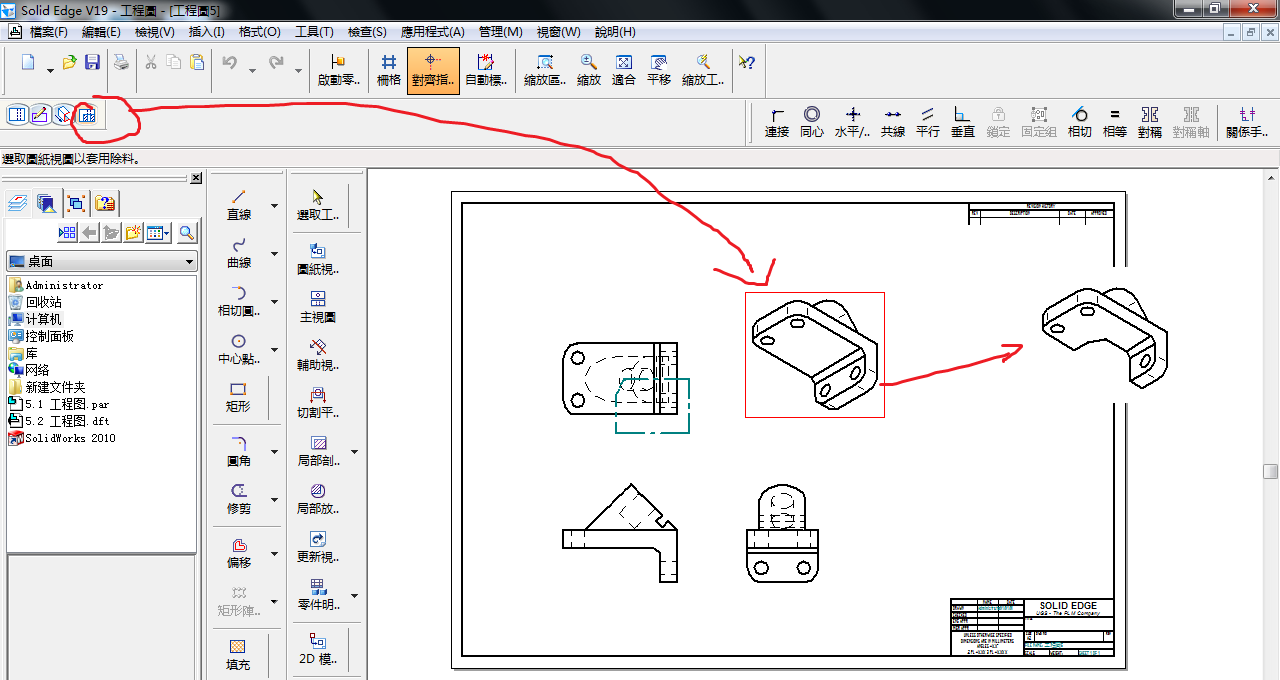

4 点击要生成局部剖视图的视图（鼠标滑过每一个视图，会有红色小方框，点击小方框即可）

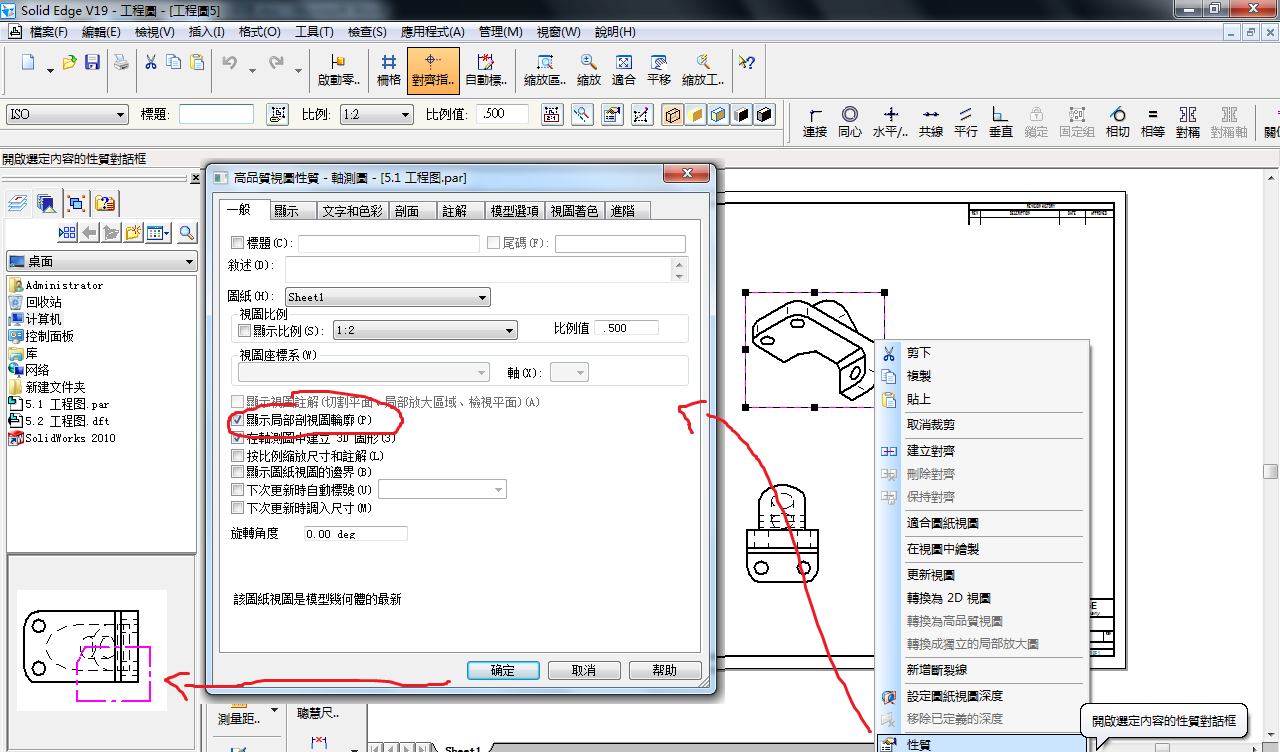

5 你可以右击生成局部剖视图的视图，在性质中勾选"显示局部剖视图轮廓"来显示剖切线

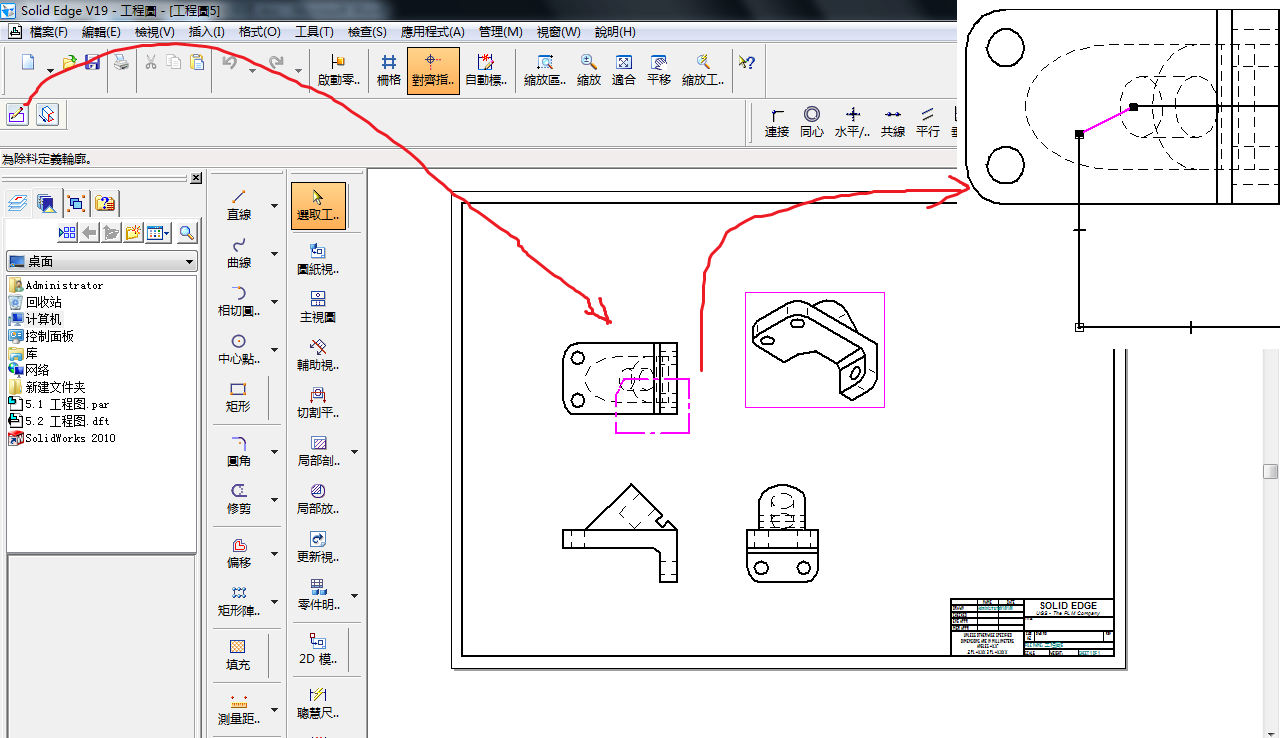

6 显示了剖切线就可以点击草图绘制修改剖切线

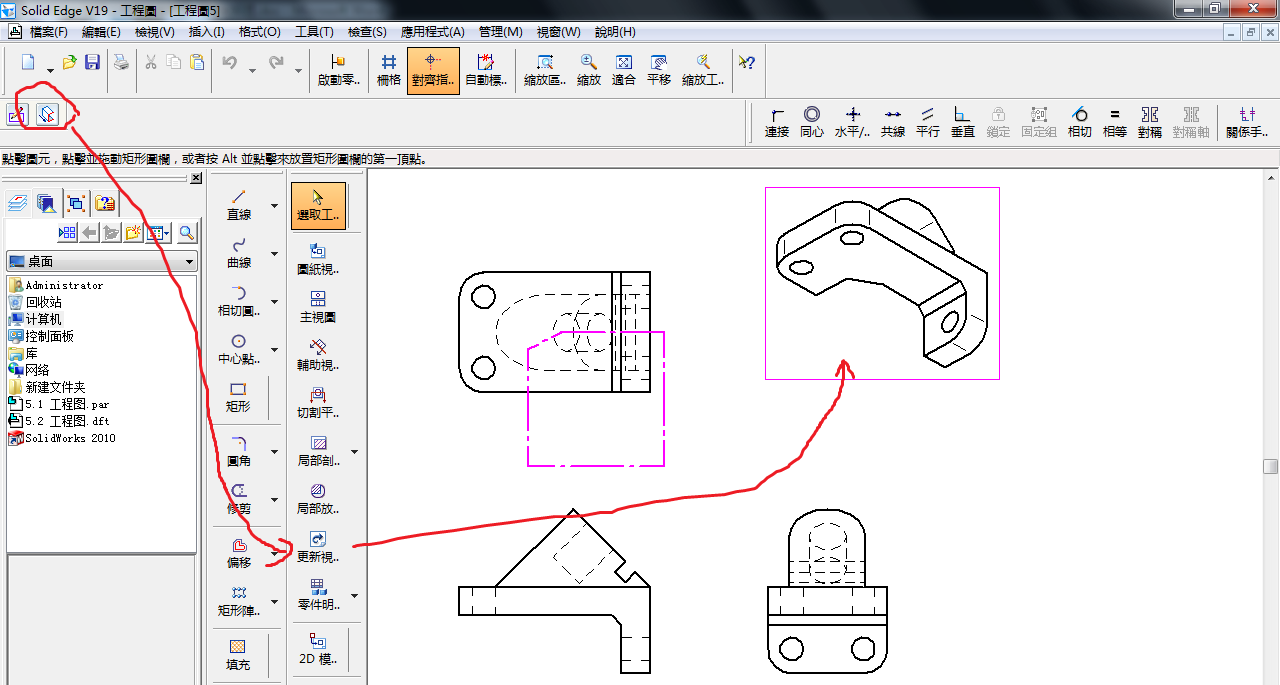

7 也可以点击这个按钮修改剖切深度，最后点击更新视图按钮更新在轴测图中的样子

8 对于复杂的装配体，有时候我们要使用局部剖，但是有些零件又按不剖绘制，我想要这根轴按不剖绘制

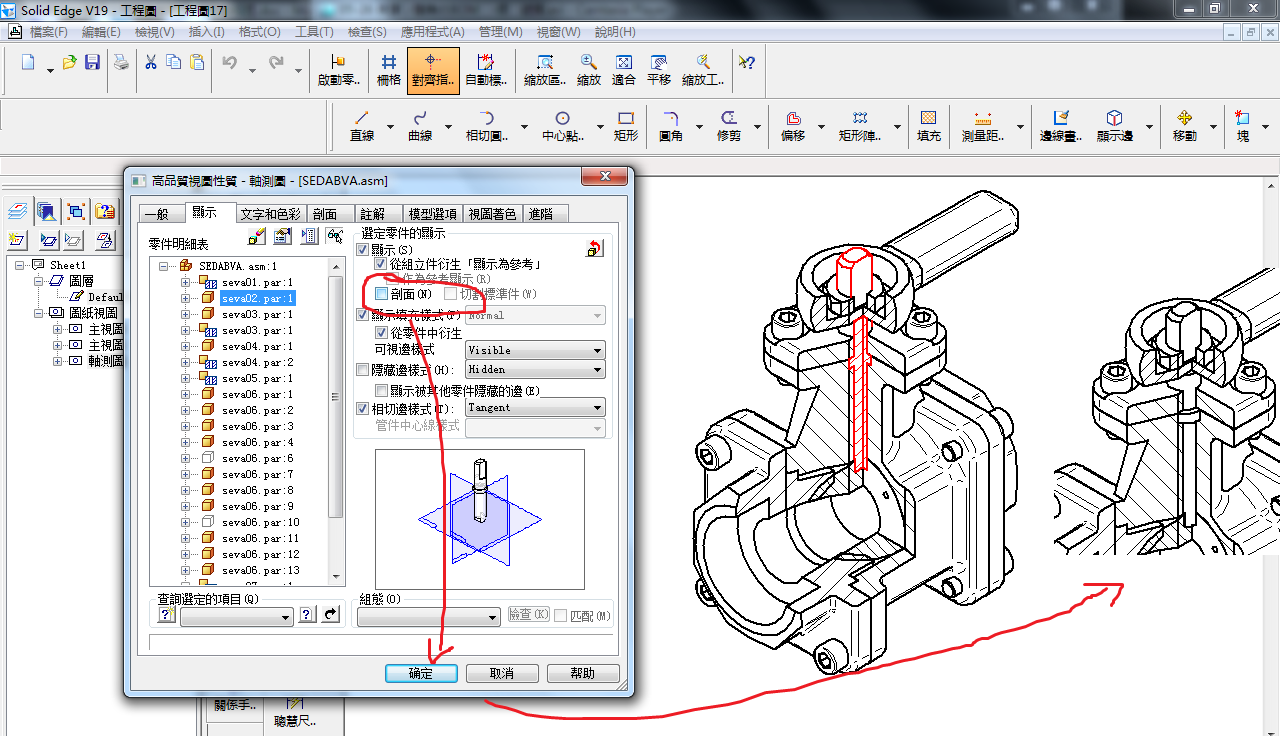

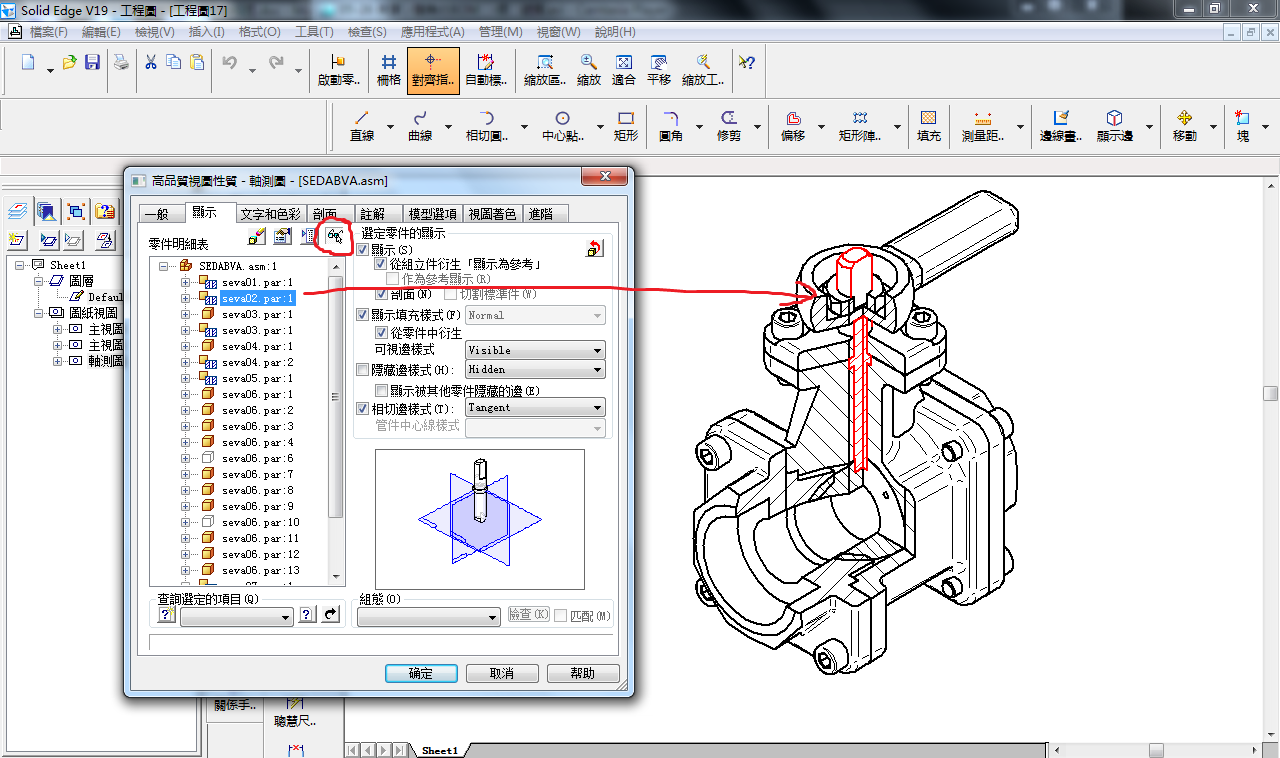

则右键单击被剖切的视图，点击性质，然后在下面的选项卡中点击"高亮选中的零件"。当我点击seva02.par的时候，该零件被高亮

取消勾选"剖面"，更新视图后结果如下。
