Solid Edge爆炸图创建步骤指南

1 最方便的方式是自动爆炸

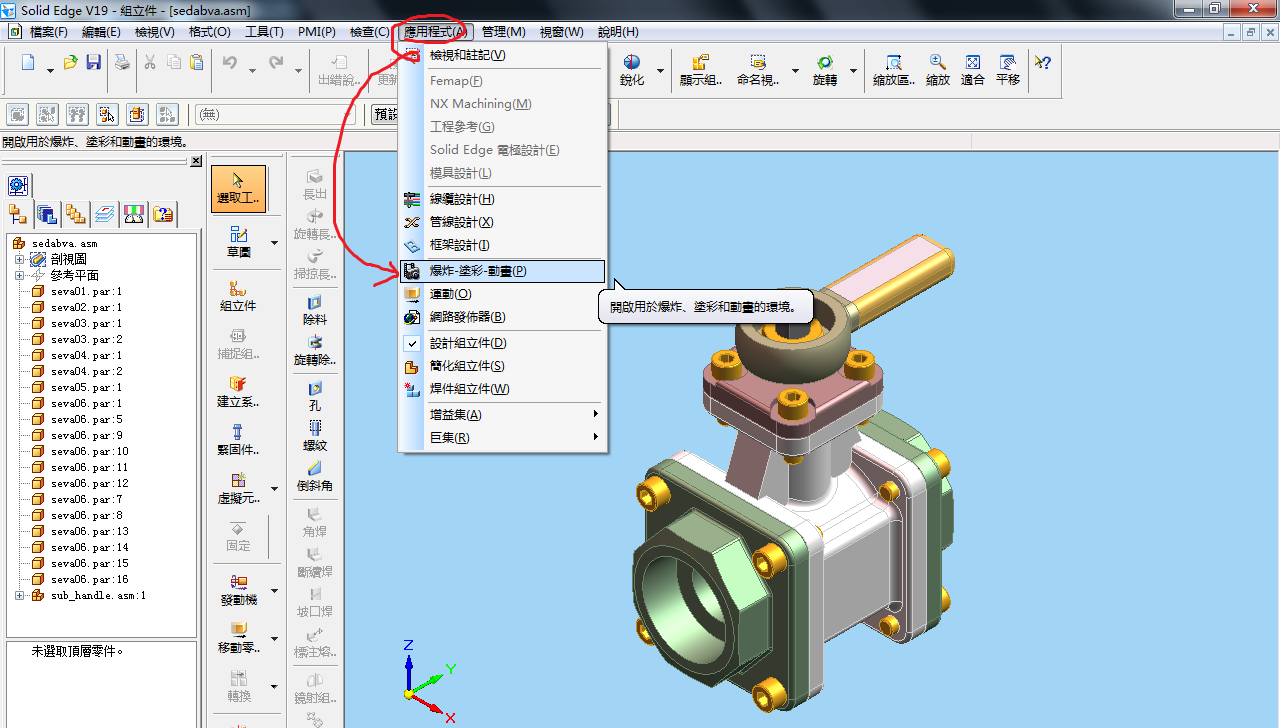

点击应用程式-"爆炸-涂彩-动画"

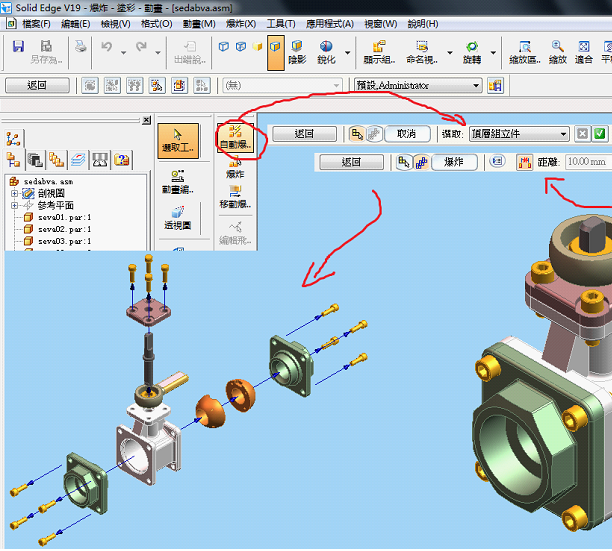

选择要爆炸的对象（默认是顶层组立件），要爆炸的距离（默认系统根据零件大小自动生成距离，你也可以手动设定距离）即可完成。

2 手动爆炸

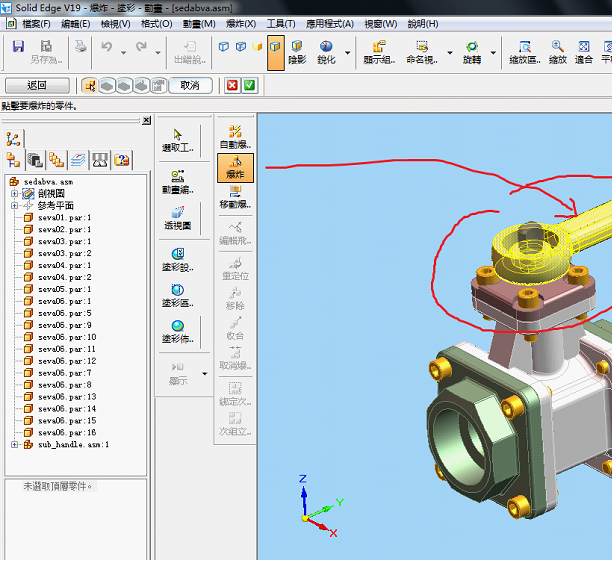

先选择要爆炸的零件（无需按住Ctrl或Shift即可多选）

再选择以谁为基准零件和以谁为基准面（就是决定了要爆炸的方向）

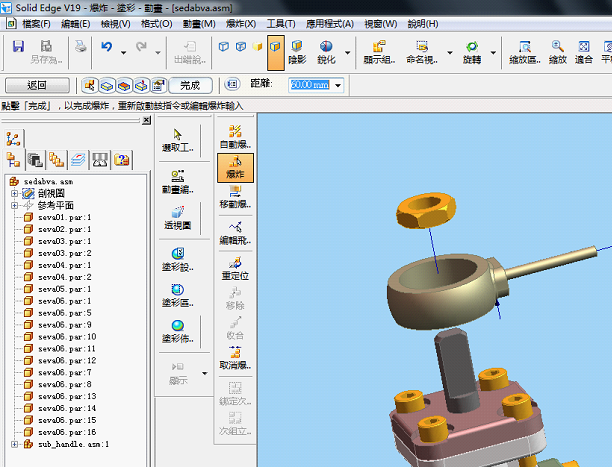

最后生成效果如下图所示

你也可以决定爆炸的顺序，点击零件，上移或者下移即可。

如果爆炸的某个零件位置不好，可以对这个零件再爆炸，还是选择他要参考谁后移。

手动爆炸还不够灵活，移动爆炸，可以让选定的零件移动任意距离或者绕某个轴旋转。

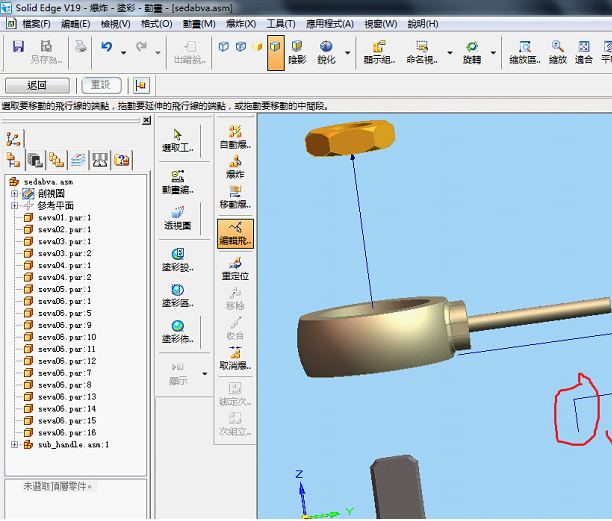

你还可以修改飞行线（爆炸线）

自动爆炸的时候，有时候我们并不需要将可以看成一个整体的子装配体做爆炸，比如电机模块。可以点击绑定子组立件，然后自动爆炸的时候就不会被自动爆炸了。

可以在自动爆炸完成之后，再点击不绑定子组立件，然后可以对刚才绑定的子组立件的每个零件单独爆炸。

如果你需要隐藏爆炸图的一些零件，点击这个零件之后，点击移除即可。移除的零件不再拥有爆炸属性，你可以在树状图中将其显示出来，但是位置已经是在工程图的位置，与爆炸无关了。

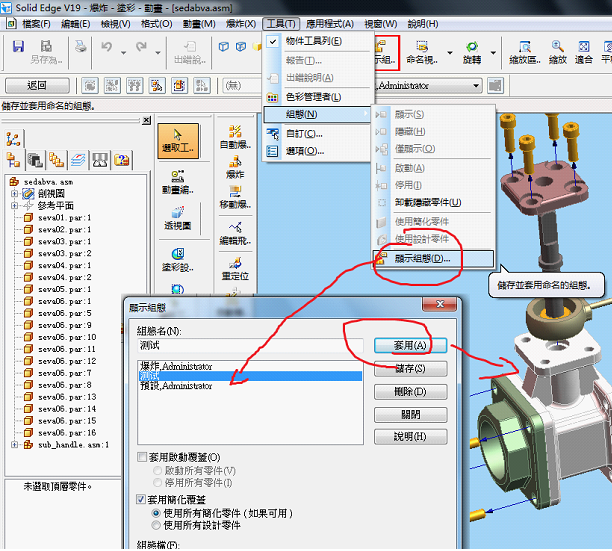

已经爆炸好的状态需要存储起来。点击工具-组态-显示组态即可保存当前组态，就可以很方便的显示不同的组态（组立件状态）

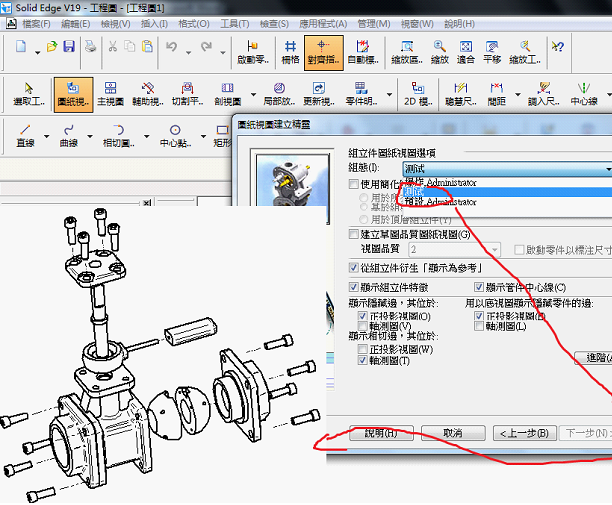

爆炸好了之后要出图，出爆炸图，在工程图中点击图纸精灵，与3D图建立工程图的唯一不同就是要在组态中选择你存储好的组态

在工程图中，你也可以修改爆炸流线的样式
