Solid Edge装配体剖视图的创建

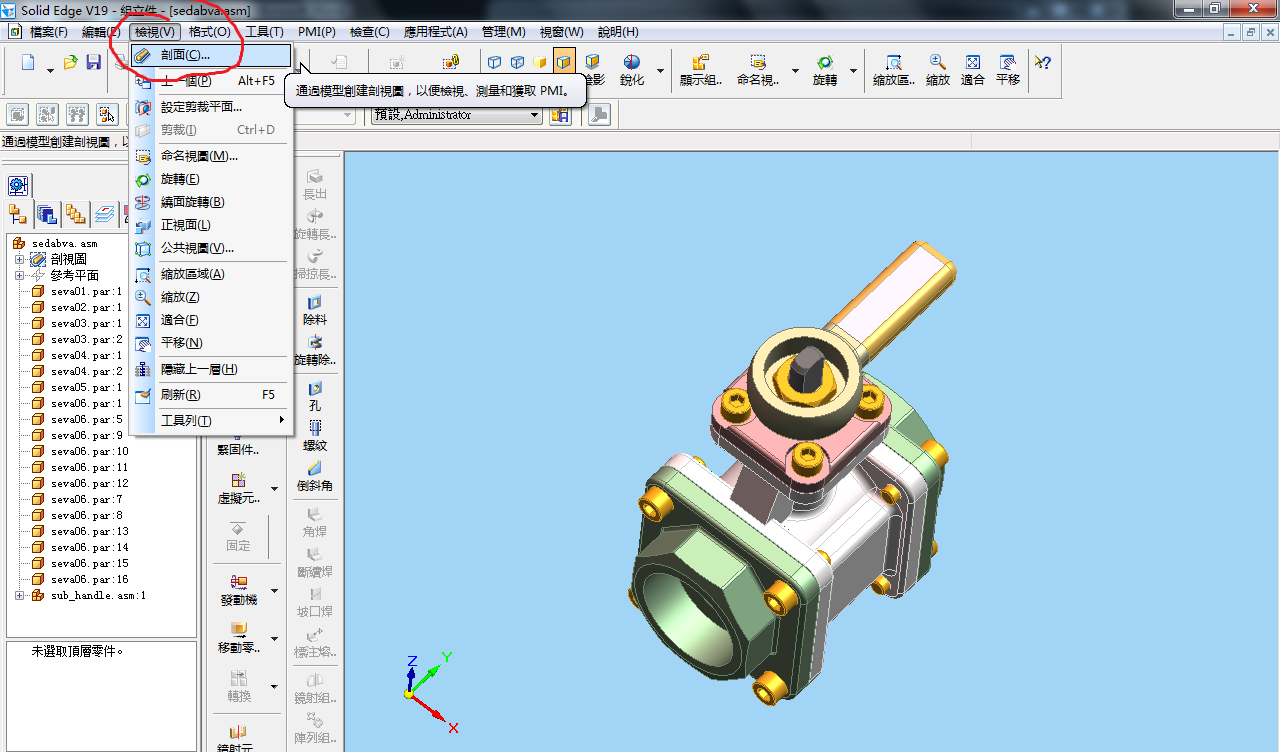

在装配体中，点击检视-剖面

选择剖切方向（向内是指把矩形框之内的东西去掉不要，向外是指把矩形框之外的东西去掉不要），选择剖切深度

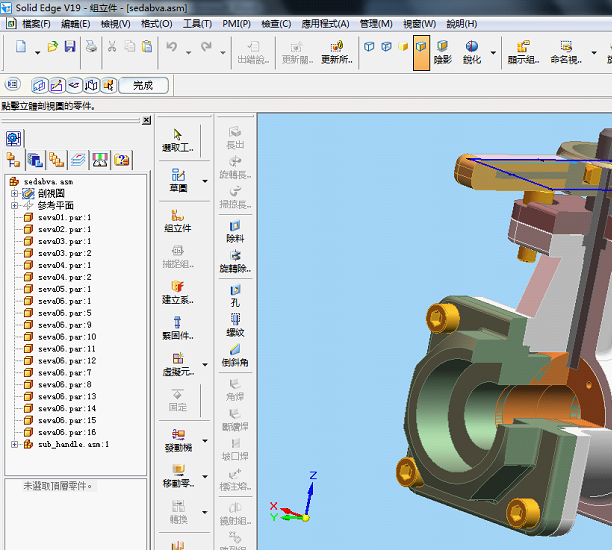

最后效果如下图所示

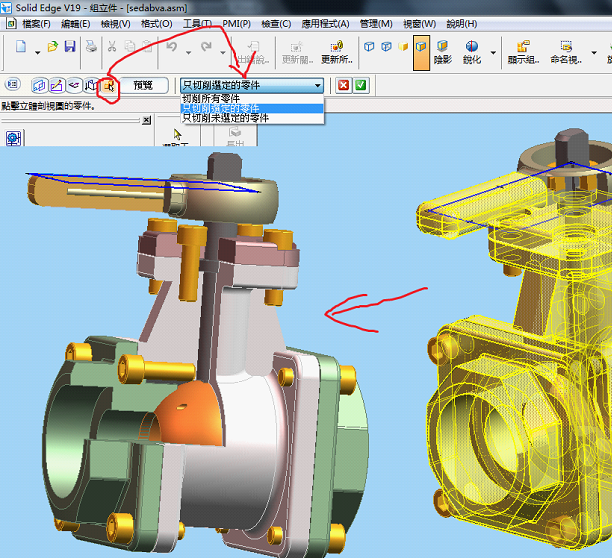

你也可以选择不剖切的零件，效果如下图所示
