Solid Edge自动标注尺寸的技巧

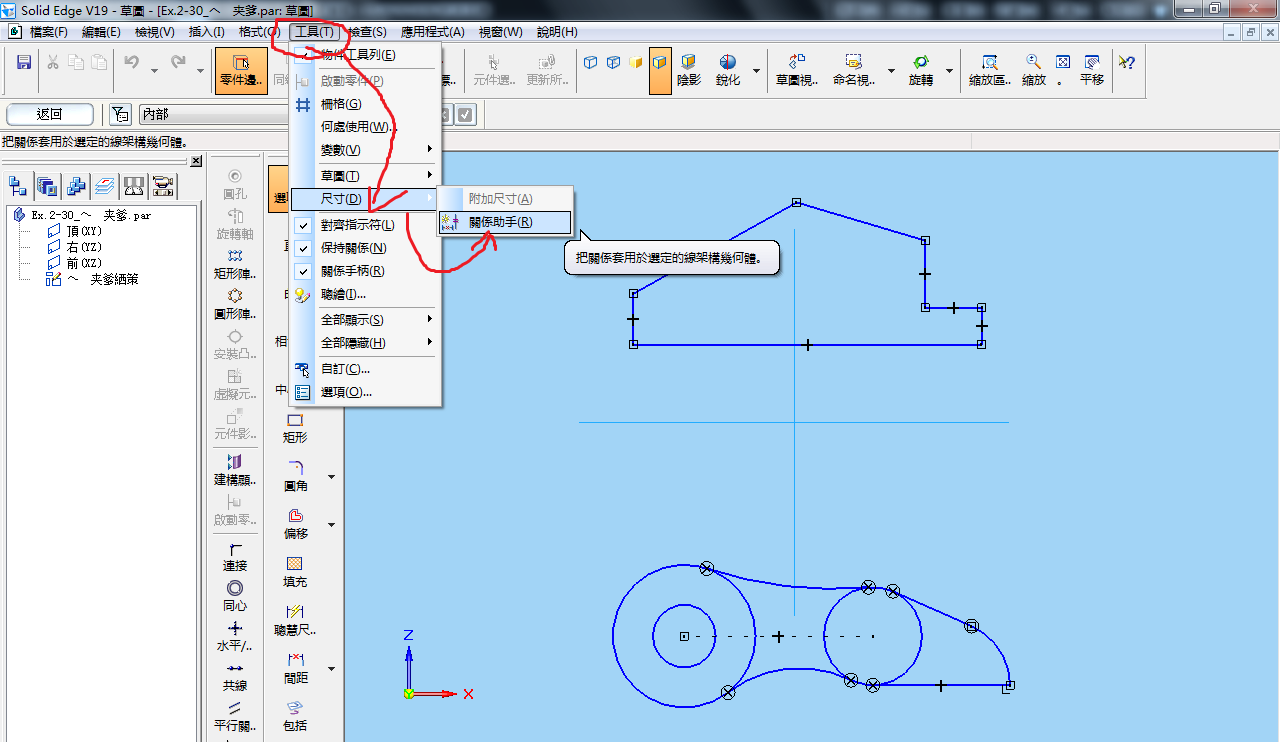

1 工具-尺寸-关系助手（必须在编辑草图轮廓状态下，如果你的草图不可编辑，则没有这些选项）

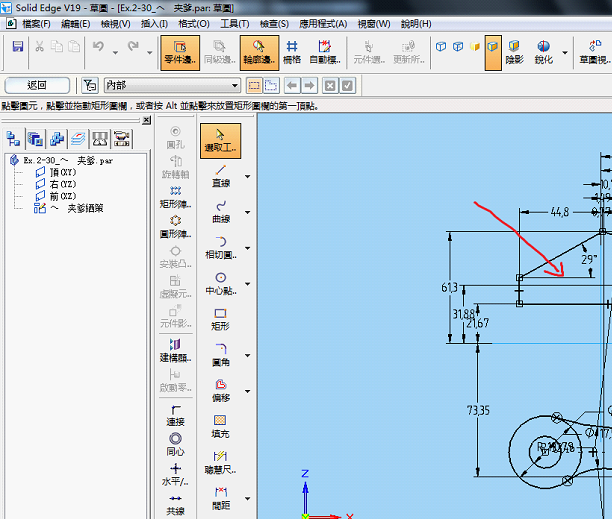

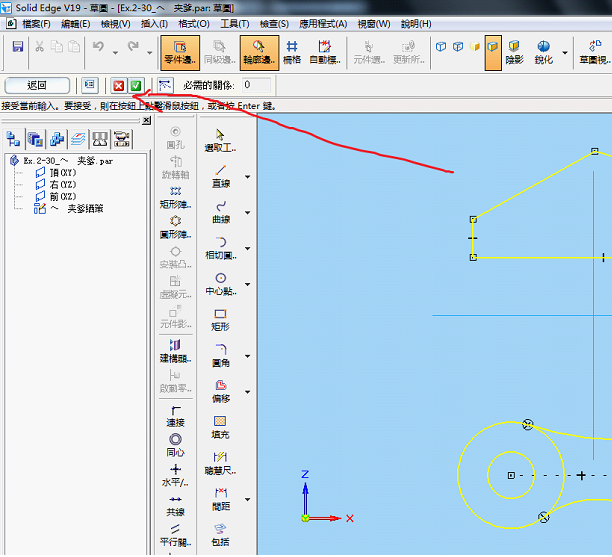

2 框选要自动标注尺寸的东西，这些东西立即变为黄色，然后打对勾

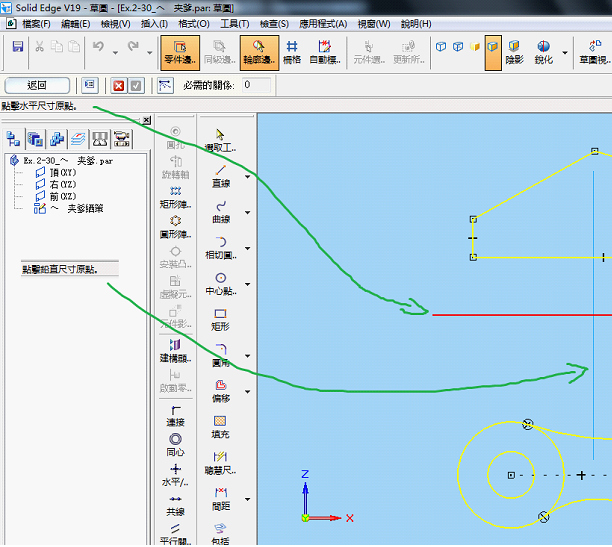

3 选择横纵坐标尺寸原点（其实就是为了确定原点位置）

4 但是这样做的效果，有一些多余的尺寸标注，比如线的角度，相切的圆弧，直线中点等。我们宁可自己标，也不要自动标了还得我删。

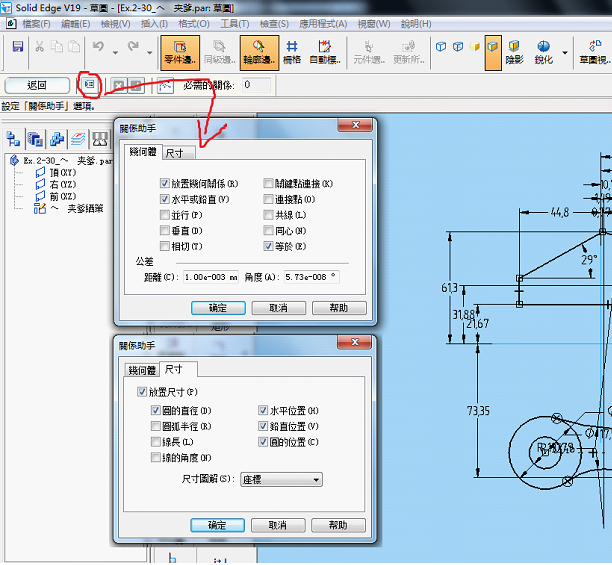

5 还是打开关系助手，然后不要去框选图形，而是点击这个按钮，关闭一些自动标注的东西。

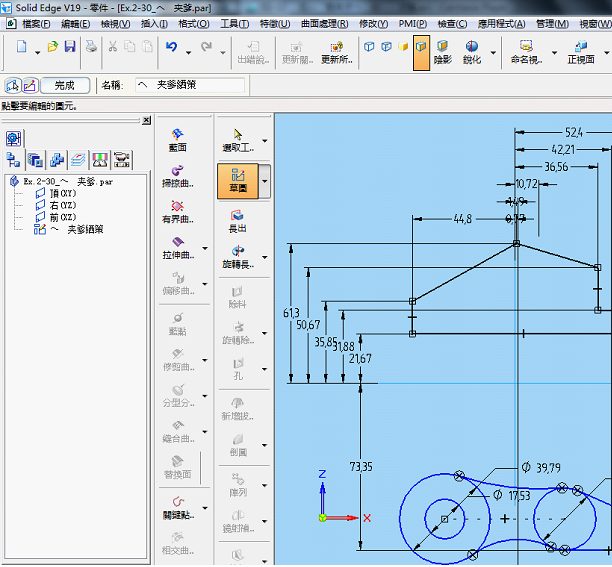

6 然后看起来就好一点了。

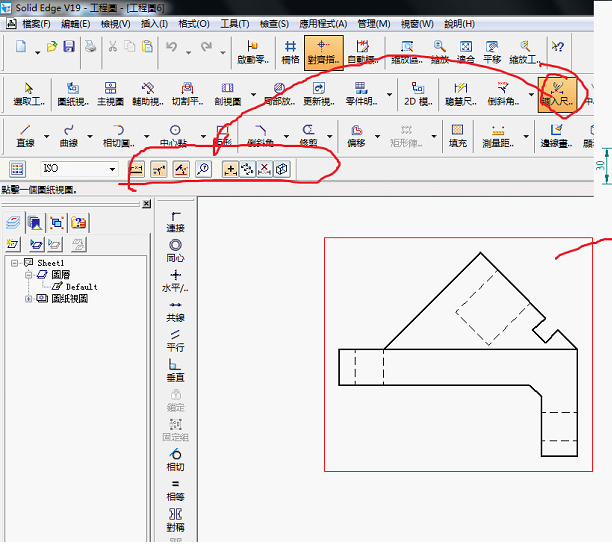

7 实际上，在绘制零件图时，很少需要自动标注尺寸，因为绘制零件的每一个尺寸都是要自己手动输入的，自动标注没有意义。但是在工程图却有一定意义。点击调入尺寸，然后勾选需要自动标注的东西，然后点击要自动标注的视图即可。
