Solid Edge放样技术：引导曲线的应用

放样用引导曲线的时候被一个错误提示卡了挺长时间——“选来用作路径或横截面的所有边必须连接在一起”，所以记录一下遇到的问题。

1. 选择引导曲线的操作顺序

Solid Edge 2023 版使用放样时，无论在同步还是顺序环境，操作界面和步骤差不多，其中有个容易错的地方，而且可能会让人完全摸不着头脑。以一个模型举例：

   这是要做个风扇上的风道，用放样把左侧的圆和右侧的椭圆通过上下两条引导线构造成体。首先在横截面步骤，一次性选择两个截面的边，这里没什么问题，点预览就能看到直接构造的结果。然后点【引导曲线步骤】，选择引导曲线：

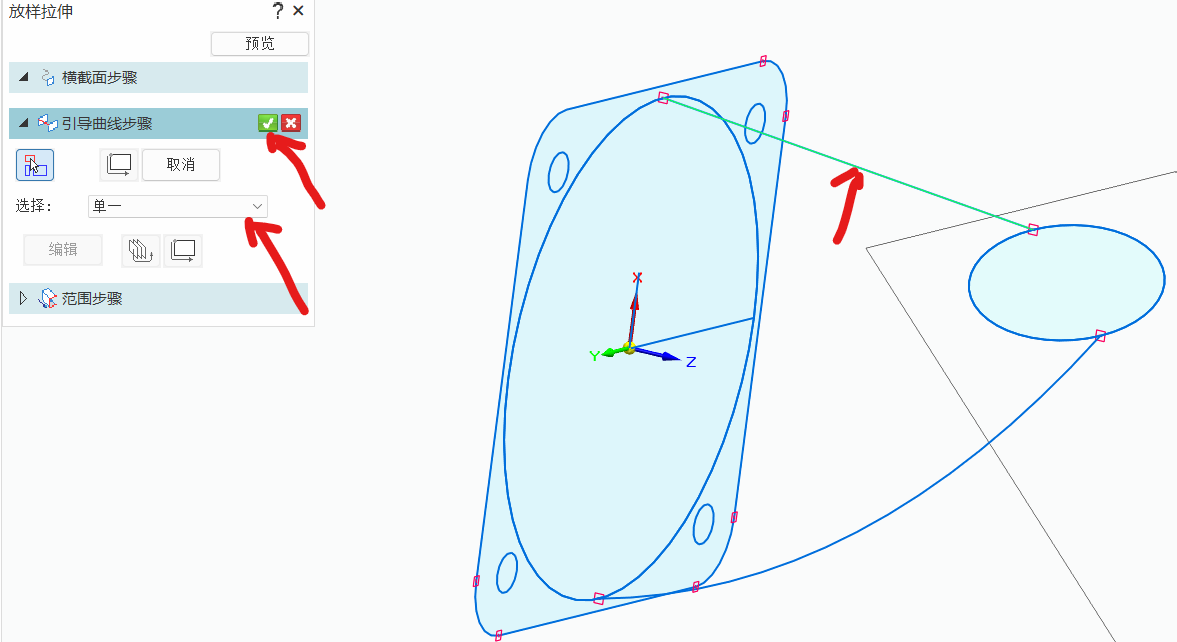

   重点来了，如图中箭头所示，先在下拉框里把默认的【链】改成【单一】，然后只点上面一条曲线，点绿色对勾【接受】。一次只能选一条引导曲线，点了对勾之后才能再选下面那条线，然后再对勾，否则就是错误提示“选来用作路径或横截面的所有边必须连接在一起”。怎么说呢，横截面可以一次全选上，实在没想到引导曲线必须一条一条来，而且这个错误提示就让人觉得是不是还有什么地方没连上，浪费时间来回试。

找到这个问题的答案颇费了点周折，最后是在设置里的助手菜单，最底下可以把界面语言换成英文：

   重启之后用英文错误提示搜到了这个网页：https://community.sw.siemens.com/s/question/0D54O000061xadISAQ/loft-with-multiple-noncontinuous-guide-curves，才知道原来是操作顺序的问题。毕竟Solid Edge 资料太少，英文的稍微多一点，所以可以的话不如直接把界面换成英文，方便查问题，或者就搞不定了再切英文查。

2. 引导曲线的位置

很简单，参考上面的图，和【扫描】不一样，放样的引导曲线必须在截面的边上。

3. 引导曲线与截面不相交的问题

要确保引导曲线和截面的交点存在【穿刺】关系，就是在画引导曲线的时候，确保曲线端点选中了【穿刺点】：

   也可以画完再调整端点，用草图绘制里的连接关系，先锁定引导曲线的草图平面，再点【连接】，选中截面边上的【穿刺点】，再选引导曲线，让它连过去。很容易手滑了端点出现很小的错位，所以要注意把草图绘制里的【保持关系】勾上，找不到可以用搜索框。
