SolidEdge 工程图中如何绘制中断视图

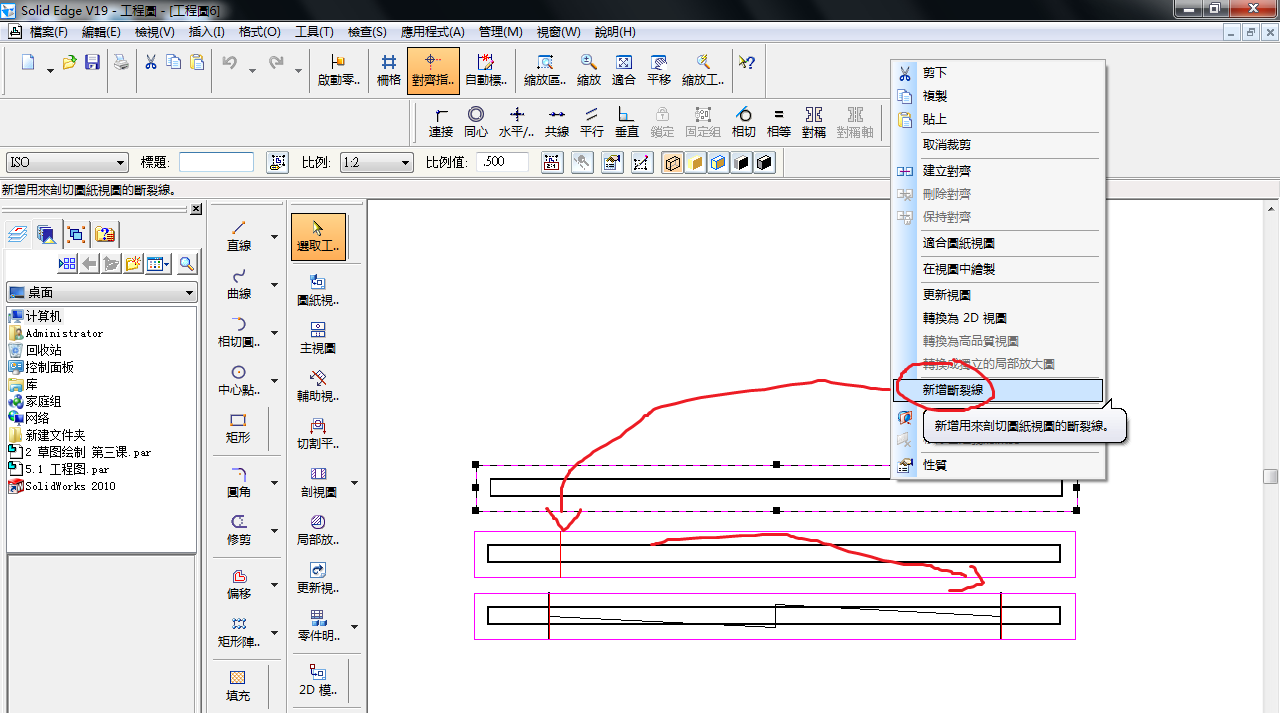

右击长条形的视图,点击新增断裂线,然后绘制两个断点

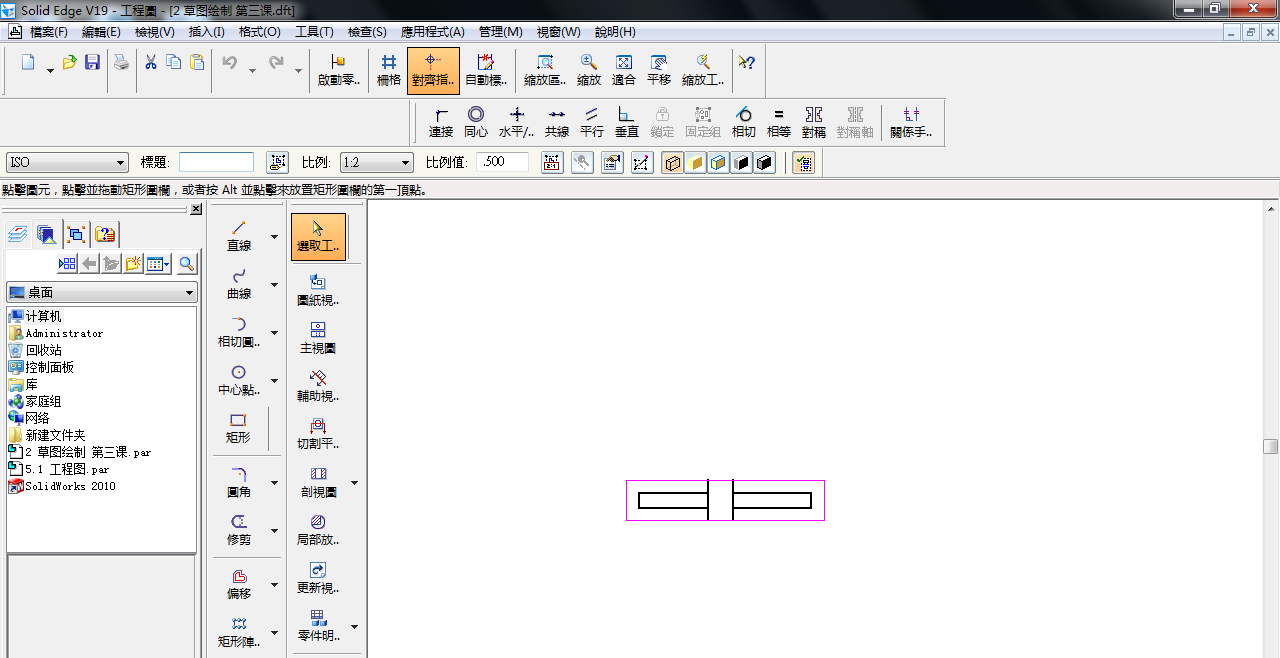

点击完成之后效果如下图所示

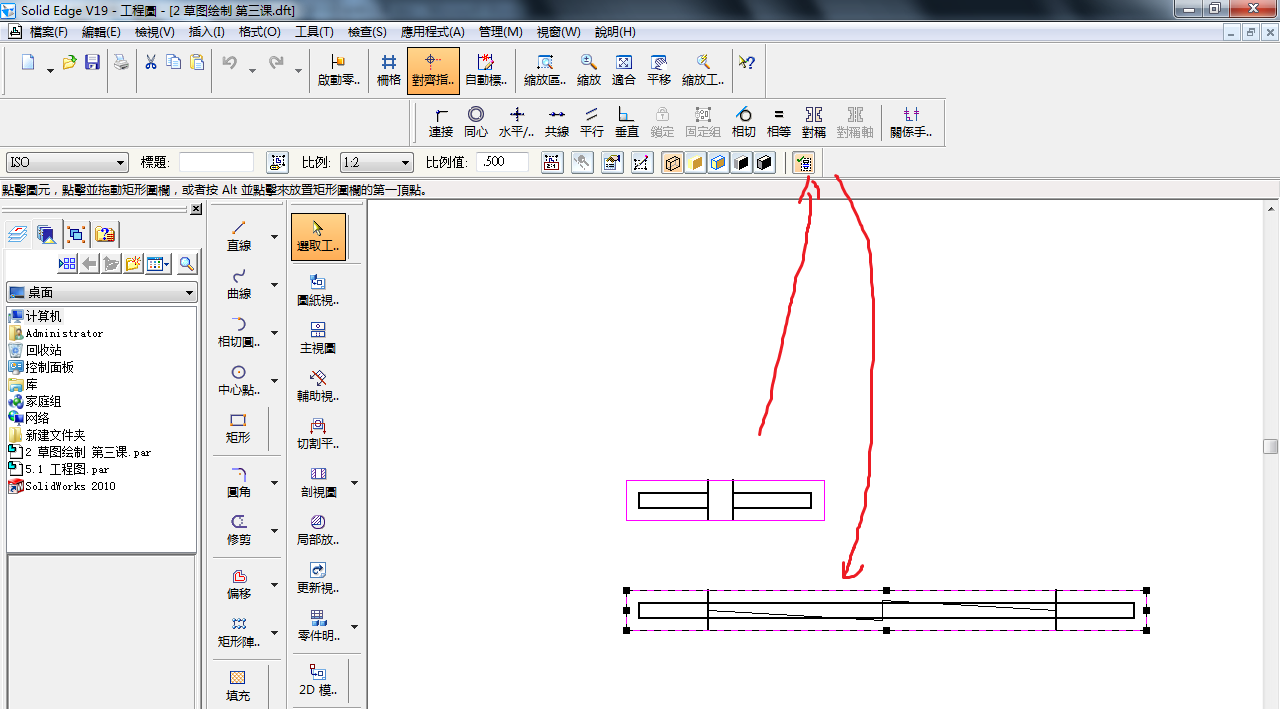

如果要修改断裂视图的样式,则选中这个视图,在左键单击,然后点击这个按钮取消显示断裂视图

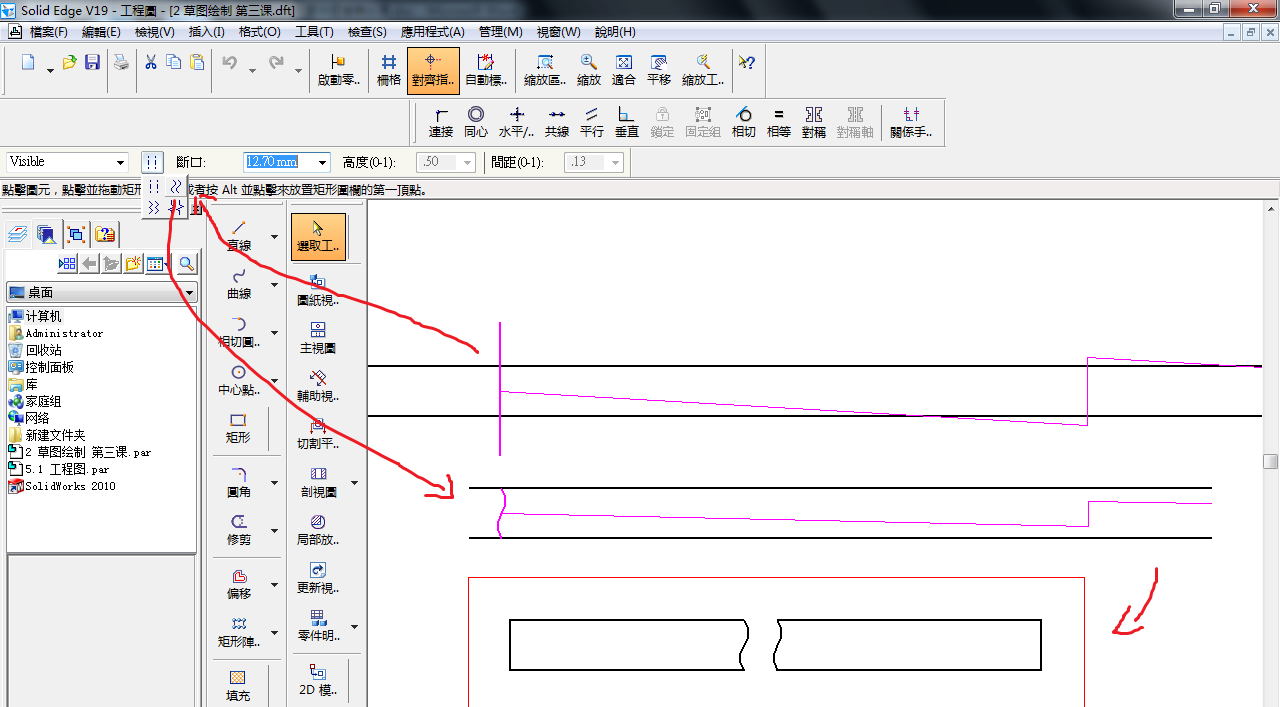

然后左键单击断裂视图的起始线(一定要点到竖线上去,否则无效),即可修改断裂视图的样式。改好之后,恢复显示断裂视图,长条形的图纸又被缩略了。
