SolidEdge 装配体中如何快速的搞定一个面上所有螺丝 如何在装配体上进行阵列...

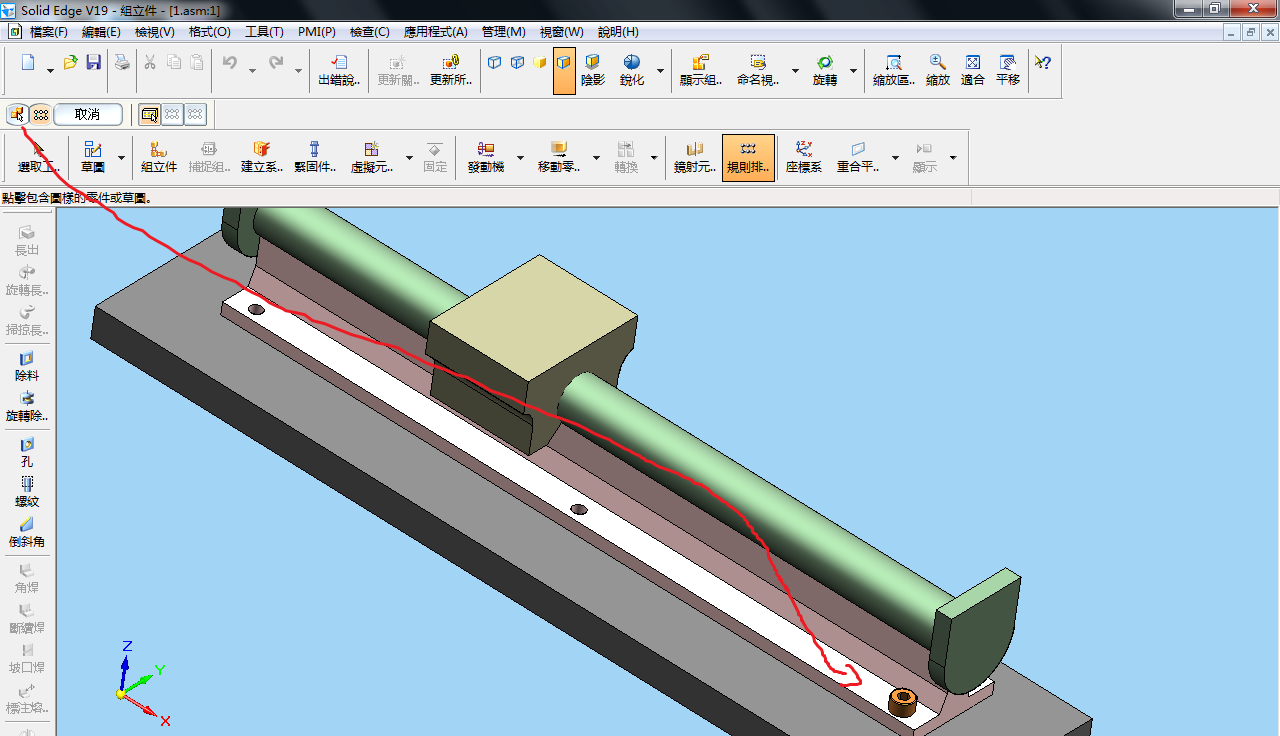

1 点击"规则排列" 选择要排列的螺丝

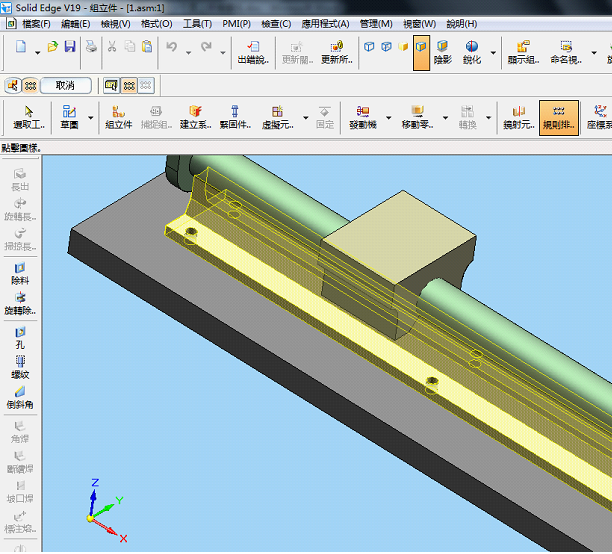

2 选择被规则排列的架子

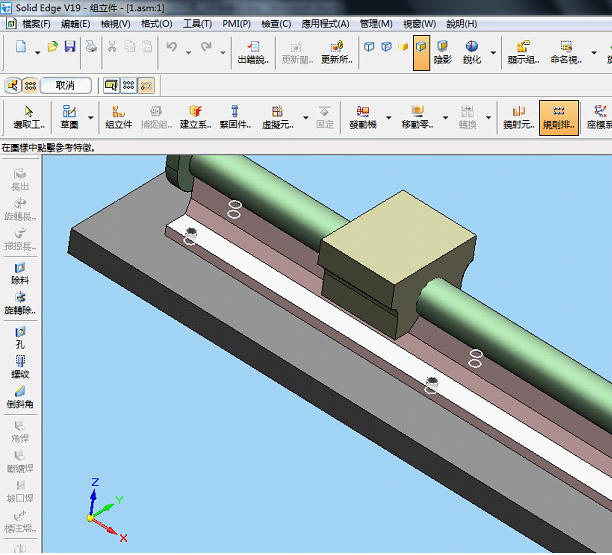

3 选择所有的圆孔（鼠标滑到任意圆孔位置，左键单击即可选中所有圆孔）

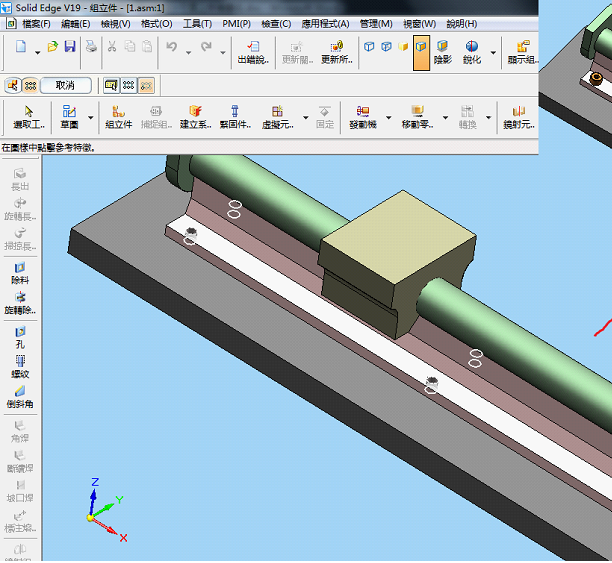

4 选择参考的基准孔（已经上了螺丝的那个孔） 点击确定即可完成

如果被阵列的东西，没有现有的圆孔，需要自己在装配体中直接画出参考的圆孔。

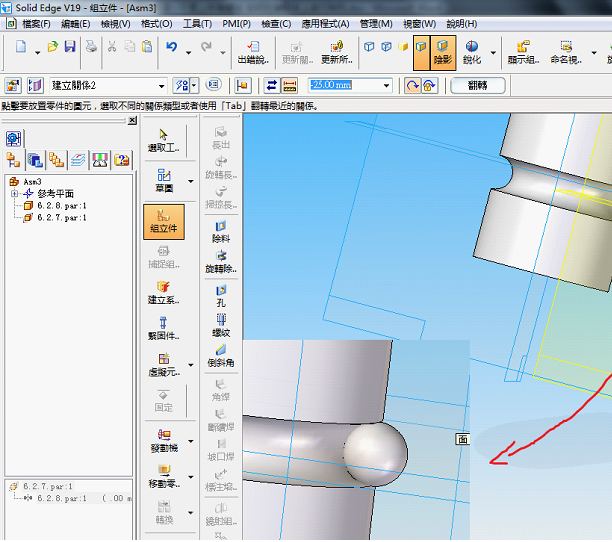

先把球和曲线槽对好

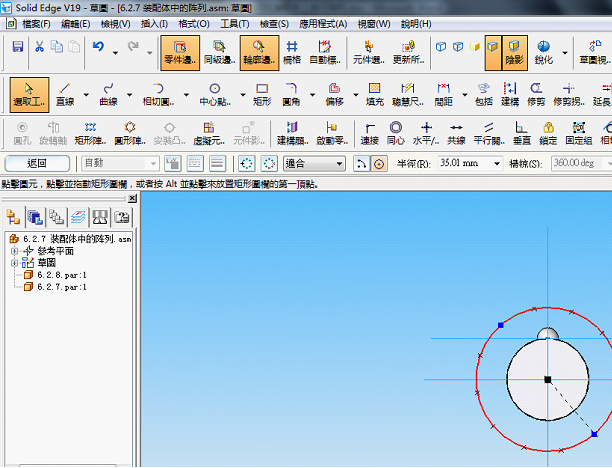

然会在这个面上绘制草图，使用圆形阵列工具（只有在草图绘制状态下才能看到圆形阵列按钮）绘制一个12个等间距分布的阵列

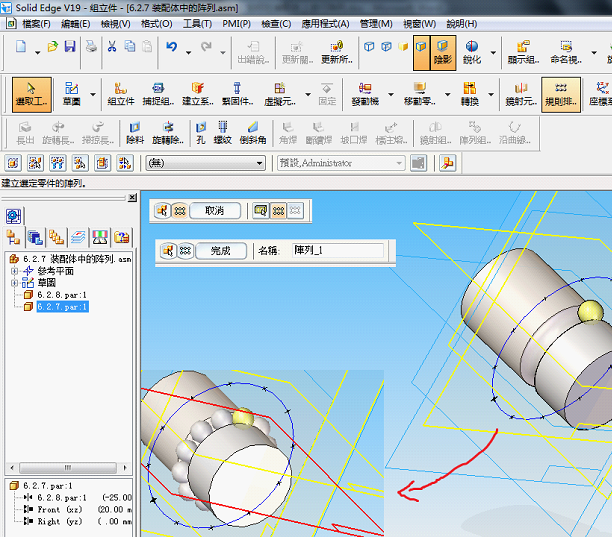

选中小球之后点击规则排列，点击两下刚绘制的圆形阵列即可
