Mentor Expedition DXF导入与板框转换流程

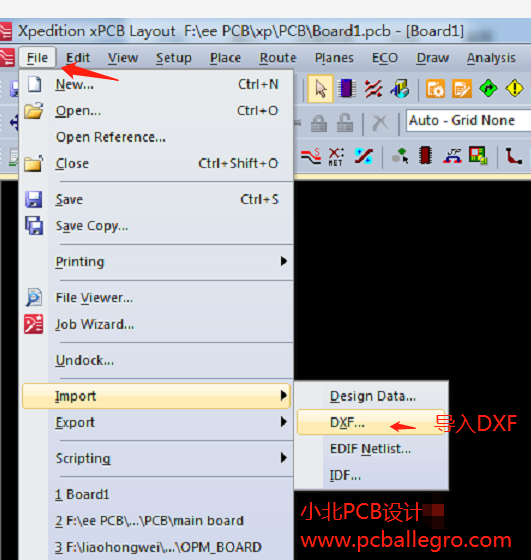

第一、执行File>Import>dxf。

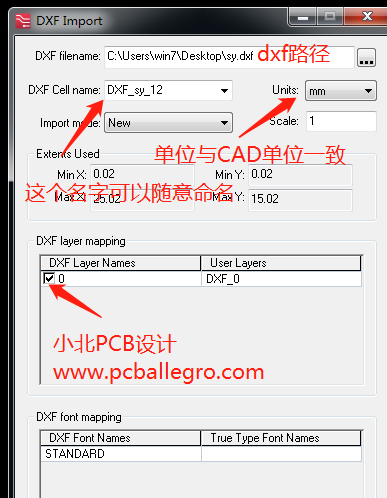

第二、确定单位，与导入的DXF文件的单位要一致。设置确后，不要管中途的警告。一直到完成

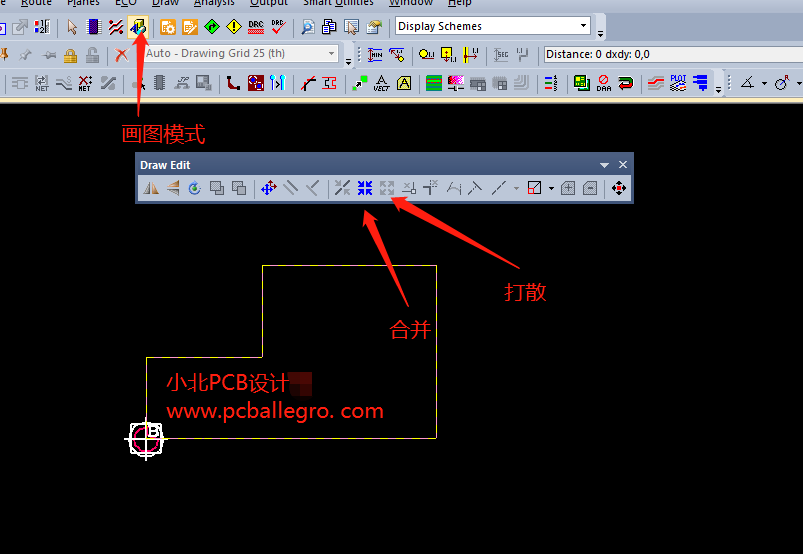

第三、在画图模式下，按着CTRL键，框选板框。然后执行合并命令。

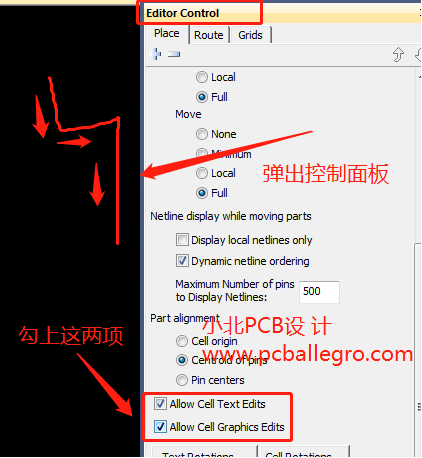

很多朋友可能这里合并命令是灰色的，那您打开控制面板进行设置，如下图所示。

完成后，重新执行上一个步骤。

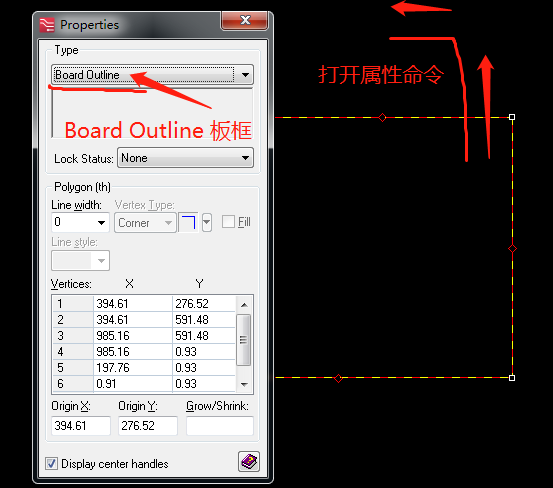

第四、把DXF文件转换成板框。选择文件，打开属性面板，选择Board Outline。导入DXF转换成板框制做完成。

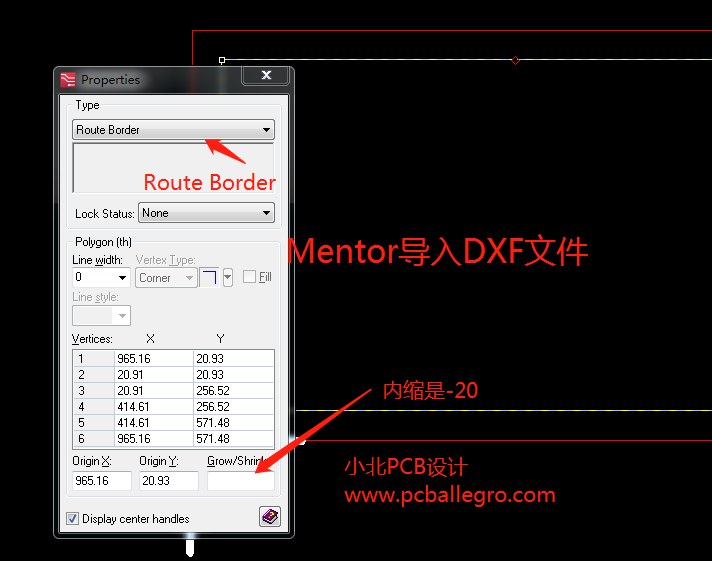

第五、画线区域的设置。选中板框，按着CTRL键，双击板框，不要去取消选择）然选打开属性面板。把属性改成Router Bordeu并内缩20mil。有人问，为什么是20mil，只能说这是小北PCB的最小值了。如果您非要搞懂这个值，去网上查下20H规则。
