Mentor Xpedition：多人协作设计流程

视频状态异常

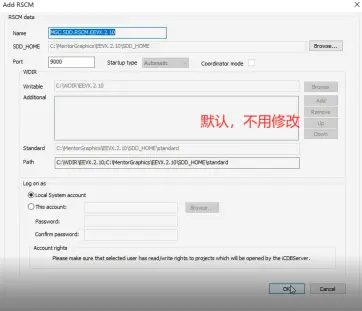

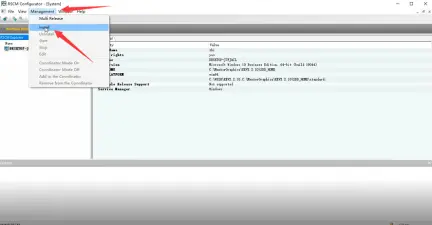

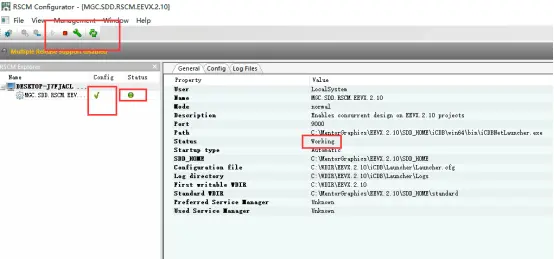

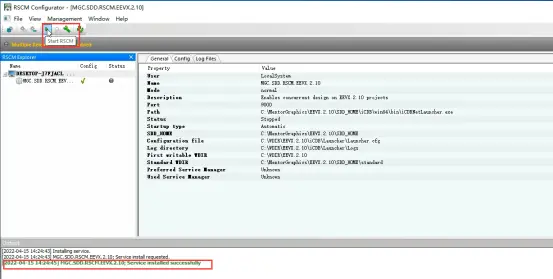

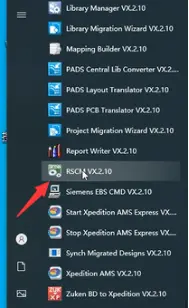

1、第一步设置RSCM：开始→Xpedition→找到RSCM VX.2.10，点击打开软件→点击Management→点击Install→安装选择默认，不需要修改→点击OK→等待安装完成→运行Start RSCM，工作状态working→关闭软件；重要提醒，配置完RSCM后，需重启电脑；

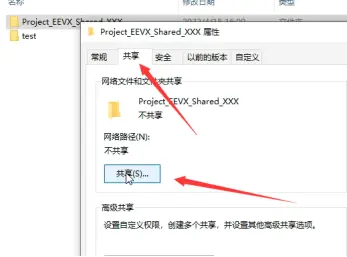

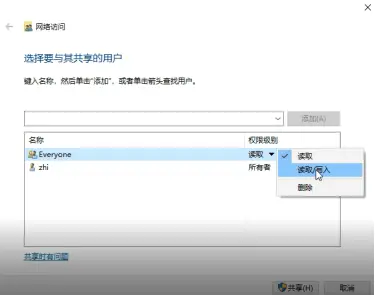

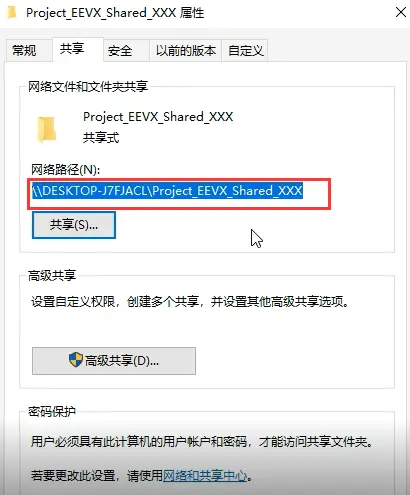

2、第二步设置共享文件夹：最好不要用老的文件夹设置共享，比较麻烦，我们新建一个全新的文件夹，设置共享比较简单→名字命名为Project_EEVX_Shared_XXX（自己名字）→右键属性→共享→共享→添加Everyone，权限为读取/写入（必须是读取/写入权限）→共享→完成→把共享路径发送给需要多人协作的人-把工程文件Copy一份到我们新建的共享文件夹中；

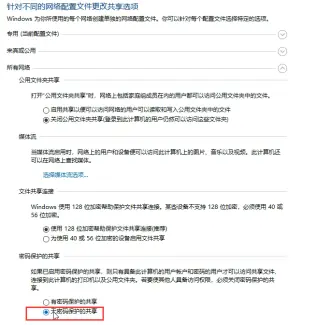

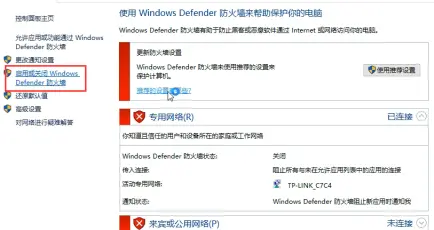

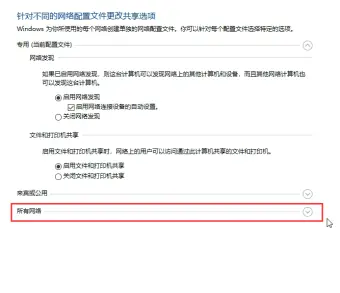

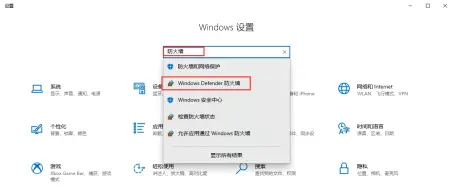

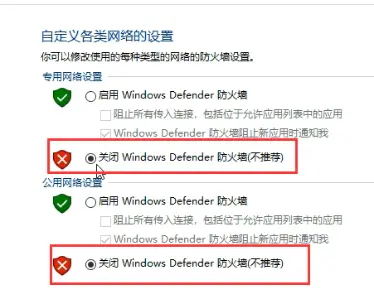

3、第三步设置关闭Windows防火墙和密码保护的共享；开始→设置→搜索防火墙→Windows Defender防火墙→启用或者关闭windows Defender防火墙→专用网络和共用网络均关闭防火墙；搜索共享→找到“管理高级共享设置”→所有网络→密码保护的共享→选择“无密码保护的共享”→保存；

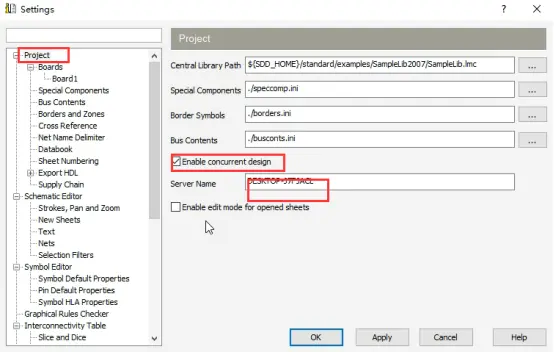

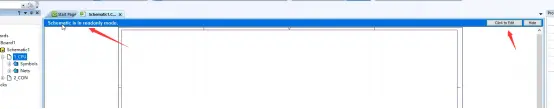

4、第四步原理图协同设计：打开共享文件夹中的工程→Setup→Setting→Project→勾选Enable concurrent design→添加计算机全名→不勾选Enable edit mode for opened sheets→关闭工程重新打开→点击Click to Edit获得编辑权限→关闭sheet释放编辑权限；

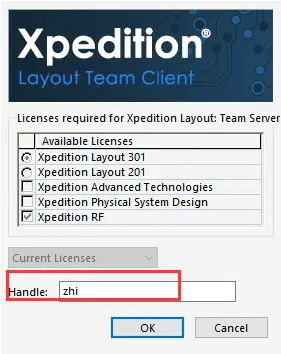

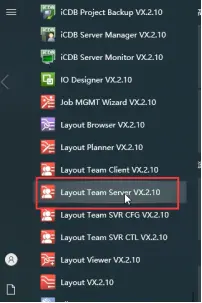

5、第五步设计PCB协同设计；开始→Xpedition→找到Layout Team Server VX.2.10→Compression选择High→选择需要协同设计的PCB→选择license→即打开XDS文件控制器→AutoActive.lck表示进入多人协作状态→双击PCB→提示Downloaded initial design state装载初始设计数据，表示进入协作状态→协作者双击PCB进入，Handle名字一般填自己名字，不能和其他人一样；叠层和结构，输出类的设置，需要在单人模式的情况下设置；

视频状态异常

如果觉得文章对你学习有用，请充电和一键三连并关注我，你的支持就是对我的最大鼓励和帮助，如果对你的朋友同事有用，也请转发给他，谢谢!
