Mentor Xpedition过孔制作与PCB集成技巧

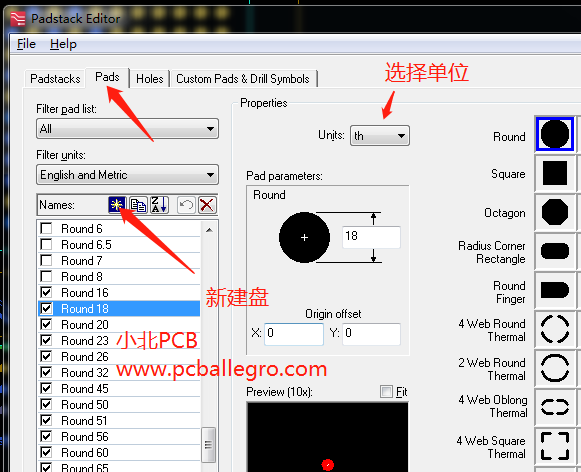

第一、下面我们用Mentor建立10/18的孔,打开Setup》Libraries》Padstack Editor 窗口,我们首先建立Pads,一定要注意单位的选择,下图的单位是mil.


mentor 建立过孔盘

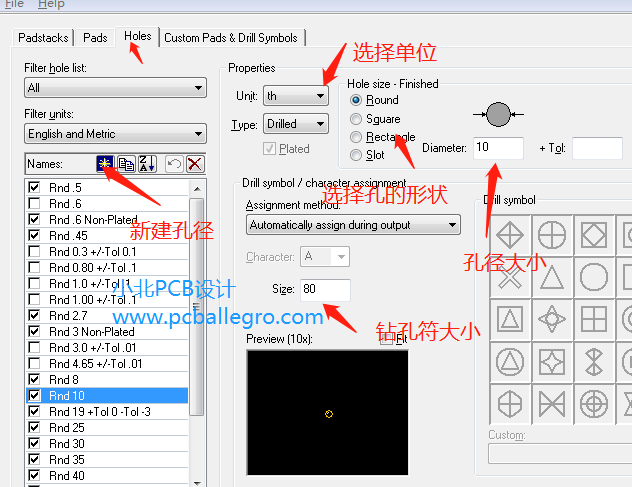

第二、建立过孔的孔径:选定单位,并调整孔符。


制做过孔,孔径

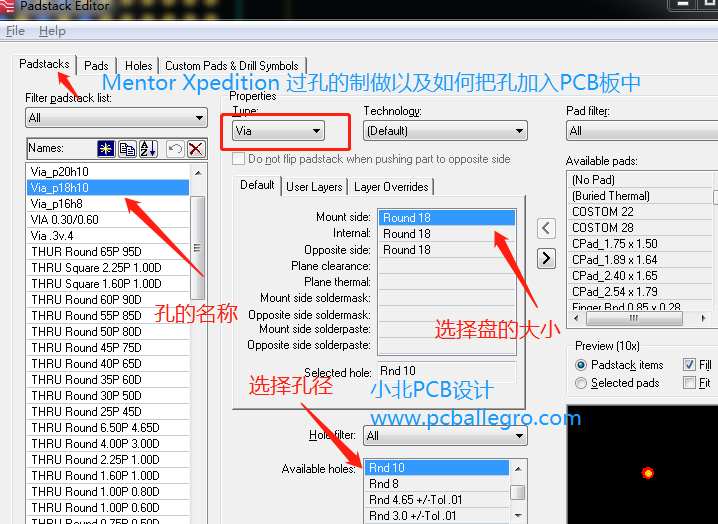

第三、孔的制做。利用上面做好的盘和孔,制做过孔,下面的是盖绿油的过孔。


制做过孔

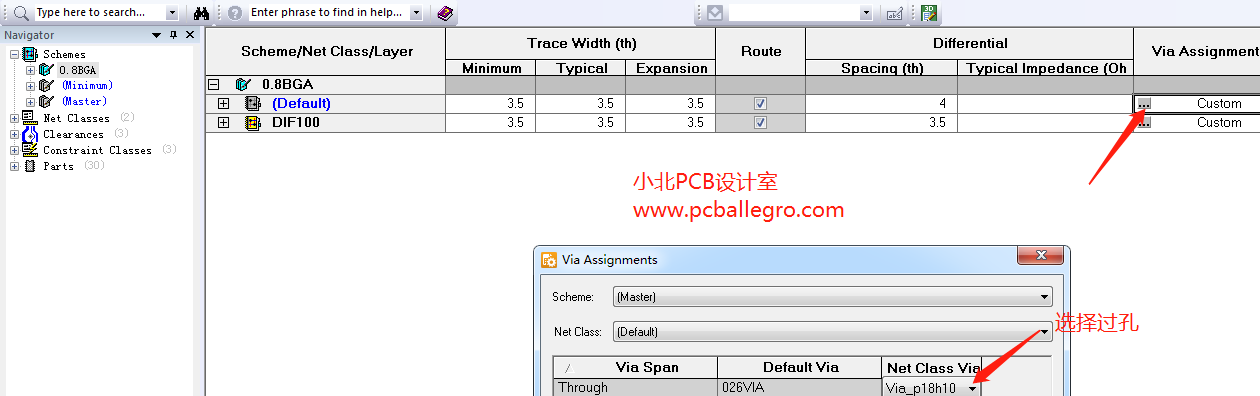

过孔做好的,我们直接保存下来,下面我们在mentor PCB中,加入过孔。打开规则设置界面,


Mentor 加入到PCB中
