Mentor PADS：虚拟过孔添加方法

Mentor PADS软件中的虚拟过孔的添加

虚拟过孔也被称为T点或者是分支点，可以定义一个点，通常是从驱动器到这个点“分支”出去到多个接受器，进一步增强了PADS中多片DDR走线方面的功能。我们可以定义特殊的间距和高速设计规则到这个新的拓扑结构。

在PCB的空白处，点击鼠标右键，在弹出的快捷菜单栏中先选择“选择网络”命令。鼠标左键选择需要添加虚拟过孔的对应的网络之后，单击鼠标右键，在弹出的快捷菜单栏中选择“添加虚拟过孔”，如图1所示。在需要放置虚拟过孔的地方左键单击去进行放置，如图2所示。

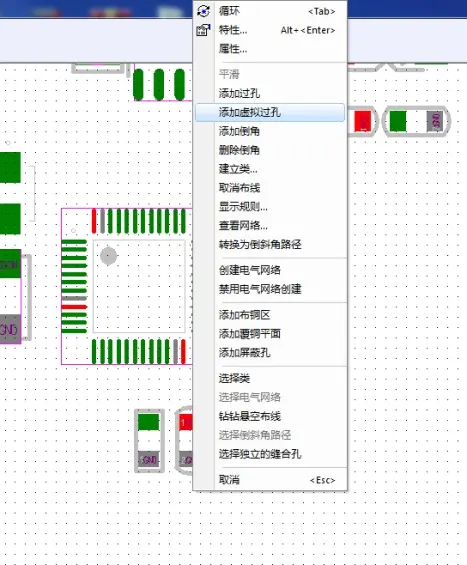

图1“添加虚拟过孔”命令

         图2 添加虚拟过孔之后
