Mentor PADS铺铜指示器关闭技巧

Mentor PADS铺铜指示器的关闭操作

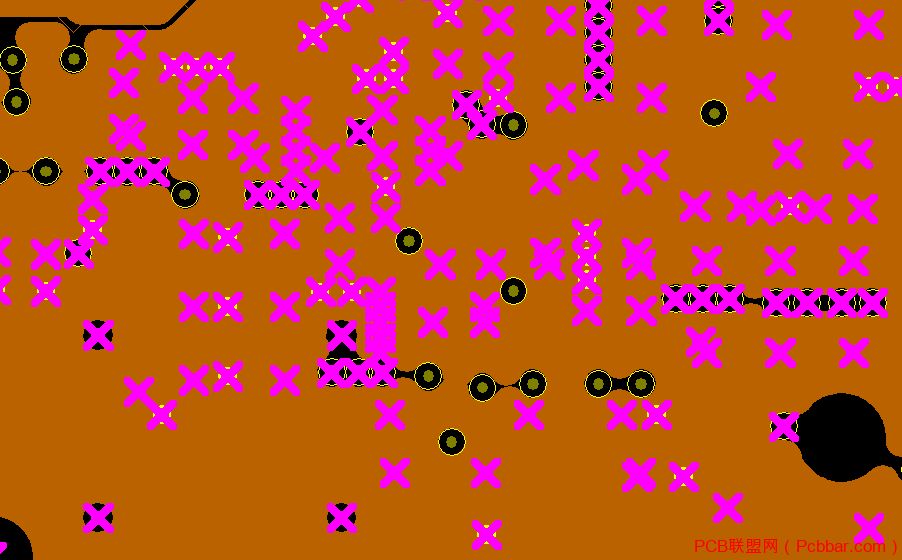

PADS软件设计中,经常铺完铜皮后在过孔处出线×符号,如图所示,这是一种敷铜平面的显示效果,但是对于我们设计这来讲,比较花眼睛,我们可以在选项设置中进行关闭。

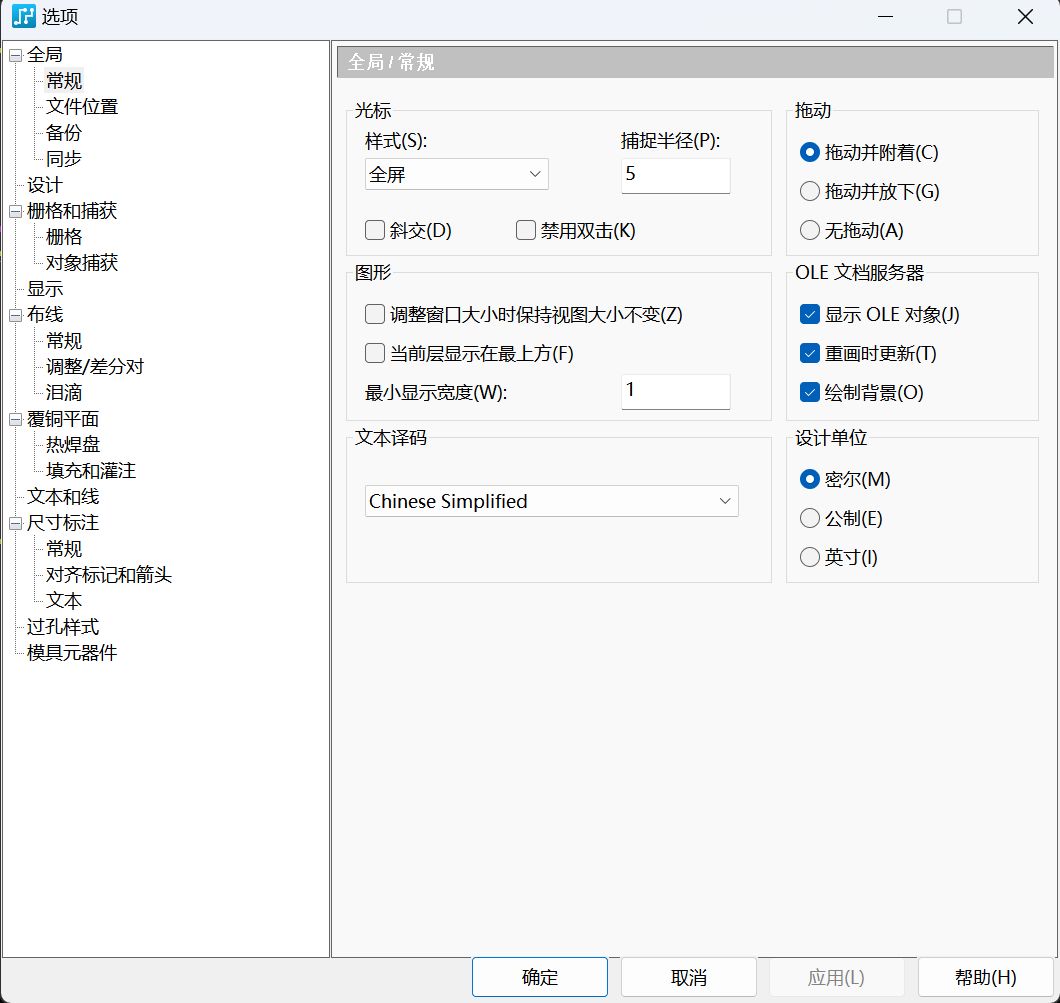

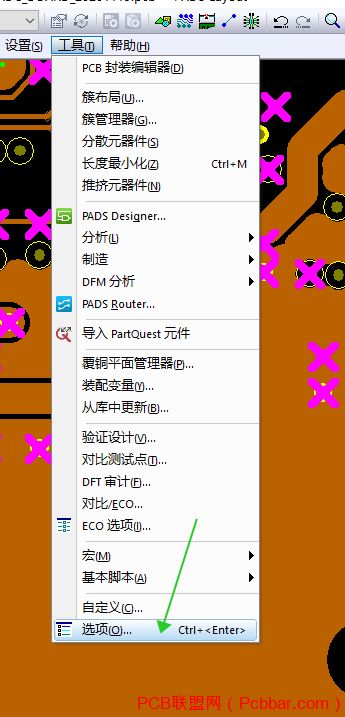

第一步:在Layout界面执行菜单命令“工具-选项”,或者执行快捷键“Ctrl+Enter”键,打开工程选项界面,如下图所示。

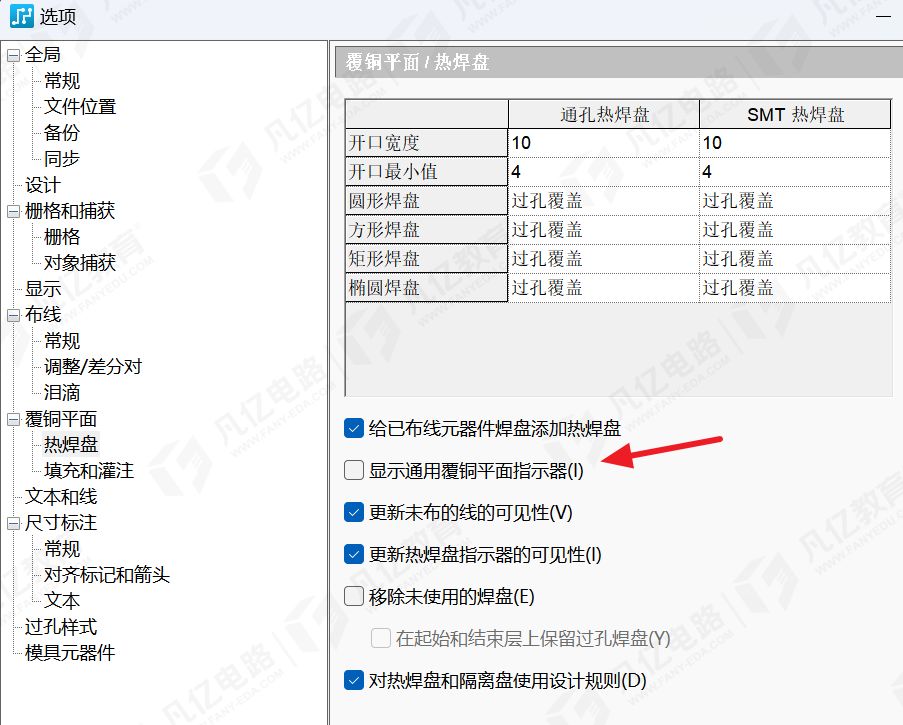

第二步:在弹出的选项窗口中选择“敷铜平面-热焊盘”,然后将显示敷铜平面指示器的勾选去除,点击应用后,如图所示,该显示效果在pcb中就进行移除了。

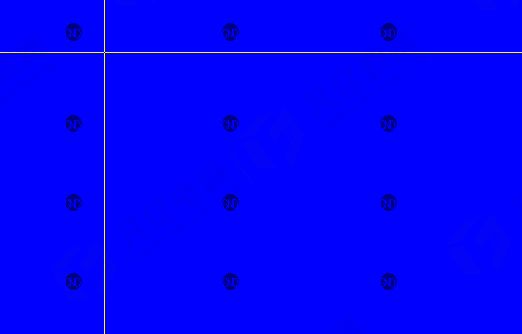

f84e23f4c38e5f13bce86f18abd22940.jpeg本及生产成本
