Mentor PCB单位与叠层设置的精细操作

大家好,今天我们一起来学习mentor中PCB单位设置及叠层的设置

第一,PCB单位设置

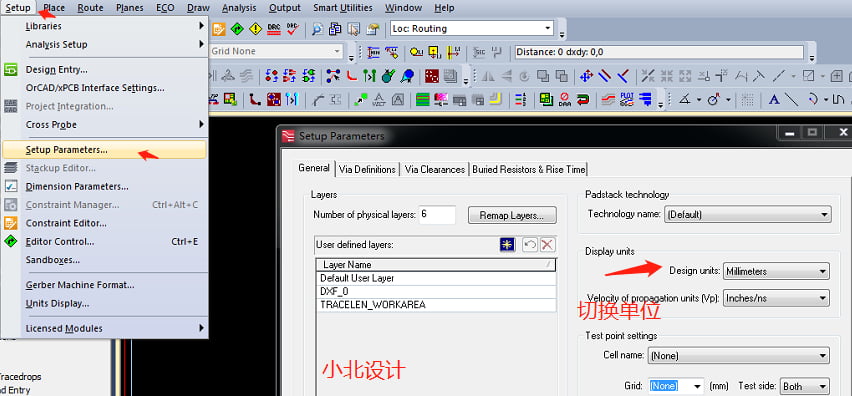

打开PCB设置软件,我们执行Setup>setup Parameters进行单位设置。如下图所示:

mentor中PCB单位设置及叠层的设置

Millimeters是毫米单位,Thousandths 是密尔单位mil。在PCB显示为th.

接下来我们来设置下在PCB中显示单位吧!

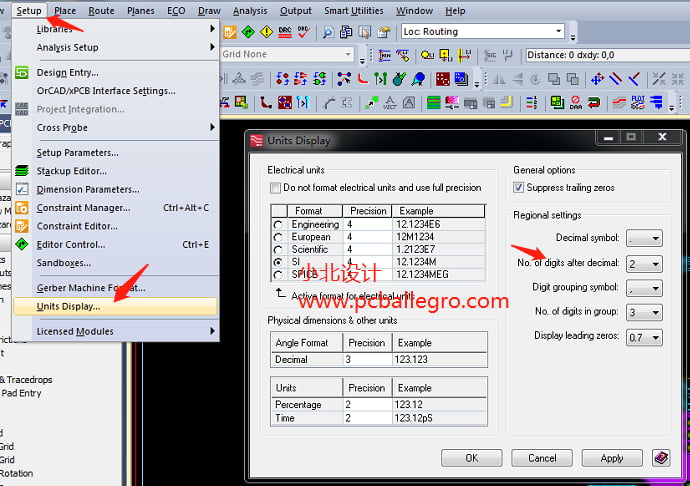

我们执行Setup>Units Display设置单位精度,也就是mentor中单位显示小数点位数。


mentor中PCB单位设置及叠层的设置

如果单位为毫米,设置为4,如果是密尔,我们设置为2就行。

第二,PCB叠层设置

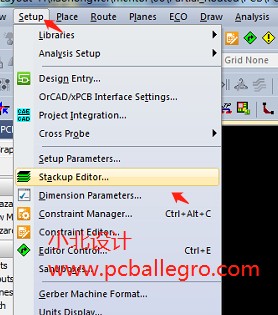

我们执行Setup>Stackup Editor....如下图所示:


mentor中PCB单位设置及叠层的设置

然后弹出下面对话框:选中叠层后,我们可以增加或删除叠。


mentor中PCB单位设置及叠层的设置
