Mentor Pads：引脚交换的实用技巧

在绘制PCB原理图时，电子工程师可能会想要调整元件参考编号或管脚的位置，但不知道如何操作，今天这个问题即将得到解决！凡小亿将开设课堂好好谈谈Pads如何引脚交换，希望对小伙伴们有所帮助。

注意：该软件版本是Pads Vx2.8以上。

1、交换参考编号

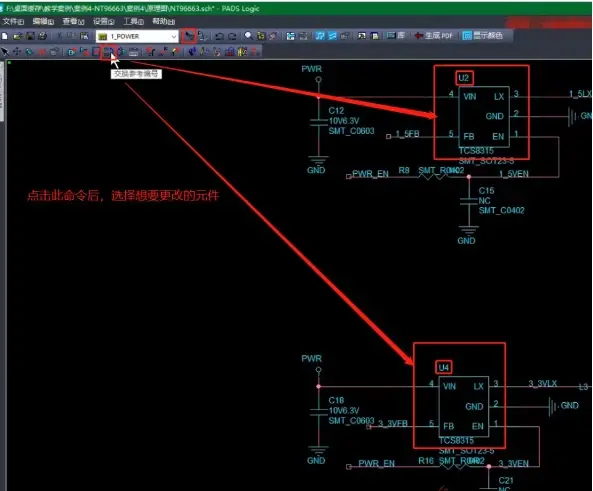

打开Pads Logic软件，在工具栏中点击“交换功能参考编号”，此时，光标将会吸附着“v”，点击选择想要更改的元件，即可交换当前所选的元件参考编号，如图所示：

2、交换引脚

交换元件管脚时，若只改变管脚的位置，管脚编号是不会变的。

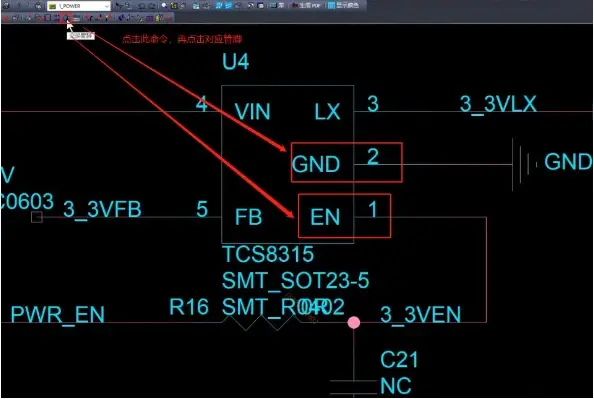

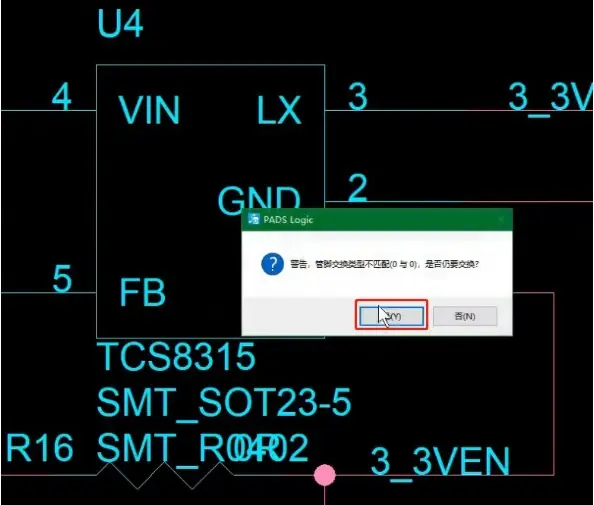

点击“交换管脚”，选择想要交换元件的两个管脚，弹出的窗口点击“是”即可，边可以看到交换后的情况。 但需要说明的是：只是改变了灌胶的位置，并不会改变管脚功能和接情况。
