Mentor PADS：PCB拼板设计方法解析

Mentor PADS中PCB拼板方法介绍

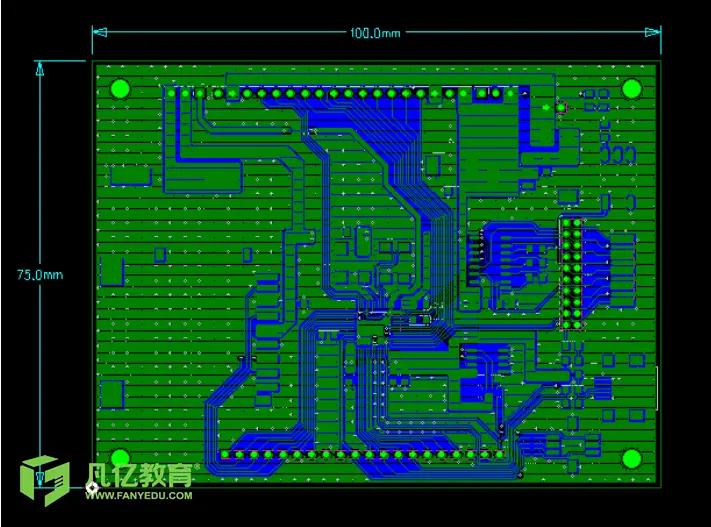

1. 在PCB文件中先确定板子的长宽尺寸，如下图示，板框长100 X 宽75mm。

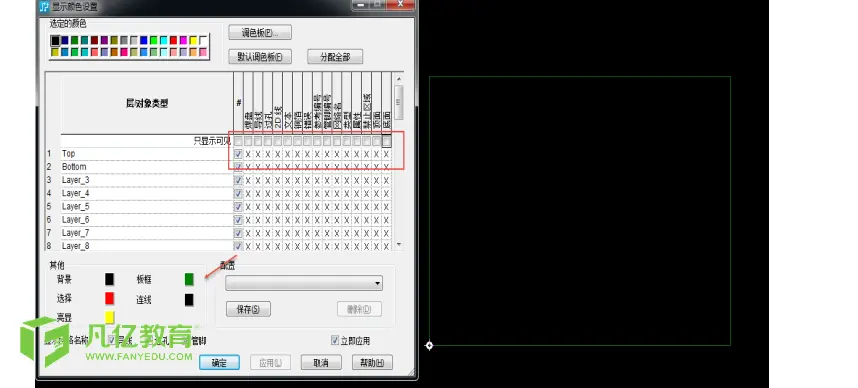

1. 调出颜色显示对话框，关掉所有不相关的显示，只留下板框。

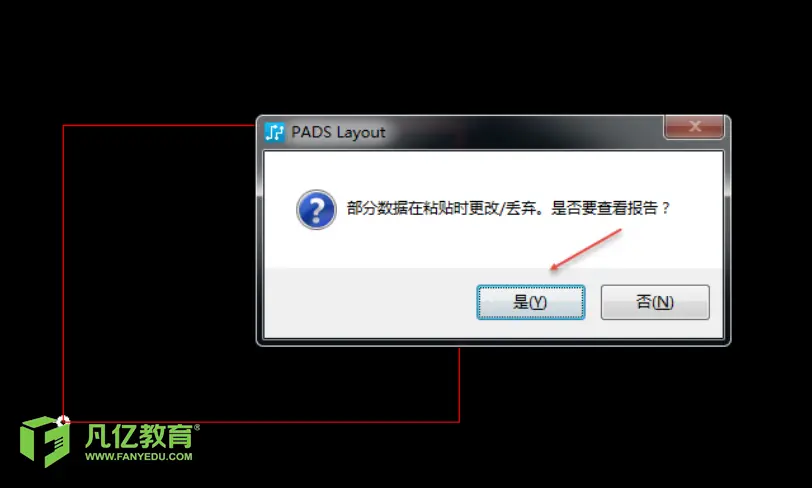

按鼠标右键，选择板框，然后对板框区域全选，按键盘上的CTRL+C进行复制，按CTRL+V进行粘贴。在粘贴板框时，会出现下图中的提示，不用管它点是。”提示：

 由于PADS软件不能存在两个板框，所以粘贴板框后自动变成2D线。“

1. 把要粘贴的板框先随便放在旁边，由于不能存在两个板框，所以粘贴后自动变成2D线，在需要放下地方单击鼠标左键，此时可以发现线不见了，这是因为之前把2D线关掉了，在颜色显示框中把2D线勾上就可以了。

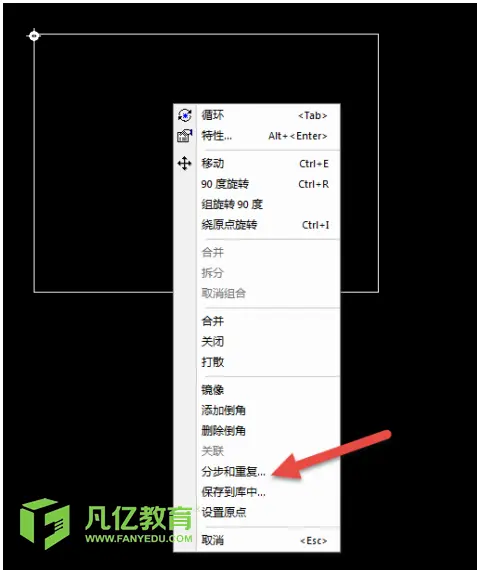

2. 再选中刚刚粘贴后的板框，执行复制命令。然后进入PCB封装编辑器，粘贴刚才复制的板框。右键“分布和重复”

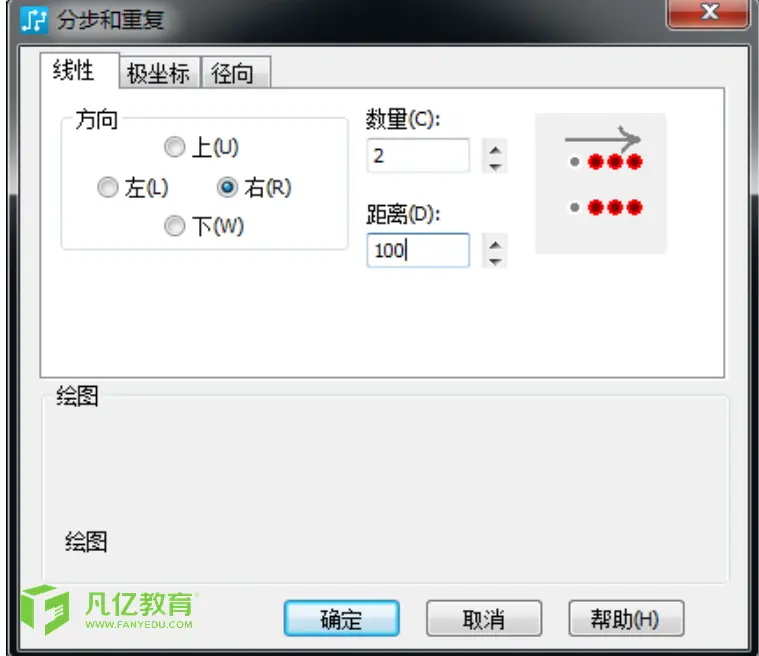

1. 弹出的对话框中，方向选择“右”，数量输入”2“，距离填写之前测量的板框长度”100mm”,确认。

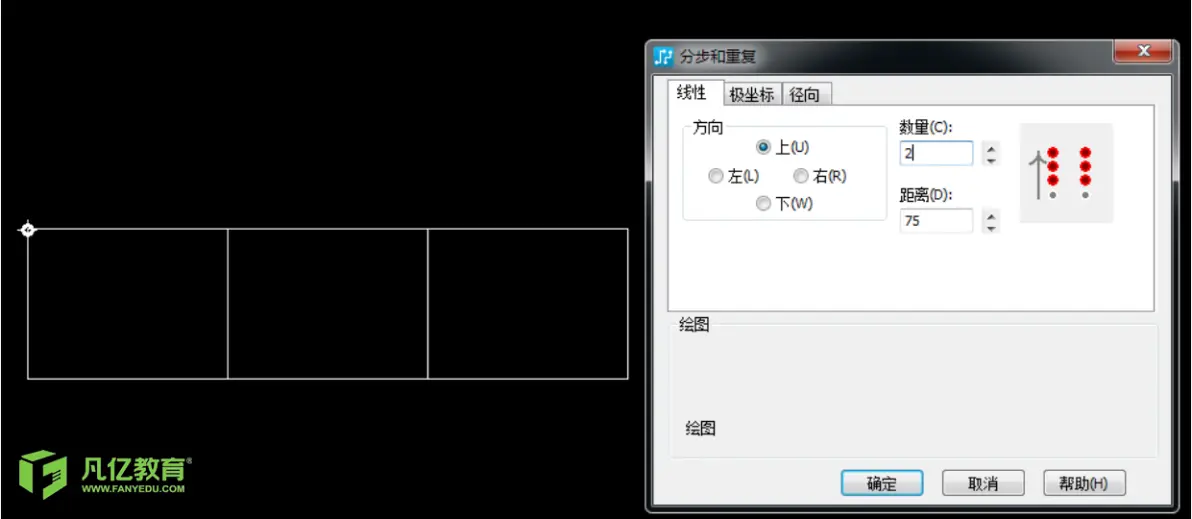

1. 确认后的效果如下图，再框选图中三个图形，右键分布和重复，方向选择“上”，数量输入“2”，距离填写之前测量的板框宽度“75mm”,确认。

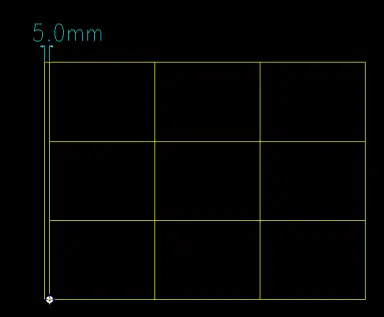

分布后的效果如下图，还需要增加5mm的工艺边，把原点定位在板框左下角，把显示格点和设计格点更改为5mm，用2d line进行绘制，画在5mm格点上就可以了，

右边同样方法添加上5mm的工艺边。

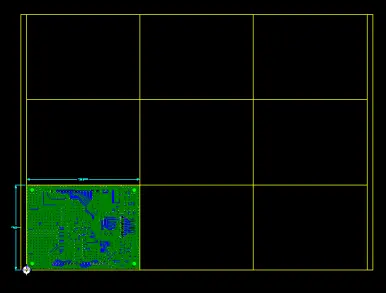

1. 拼完之后，全选复制，回到PCB界面，对着板框粘贴就可以了。需要注意的是“所有的板框示意图要放在ALL layers (所有层)中，然后出gerber就可以了。到此在PADS layout拼板框方法已完成 ，希望能对大家有所帮助。

每天学习一个技巧，日积月累你也是专家！

更多精彩技术文章，请关注公众号：凡亿PCB

作者：凡亿教育郑振宇
