ADAMS中无人机连接、驱动与变量设置详解

1 设置重力与地面

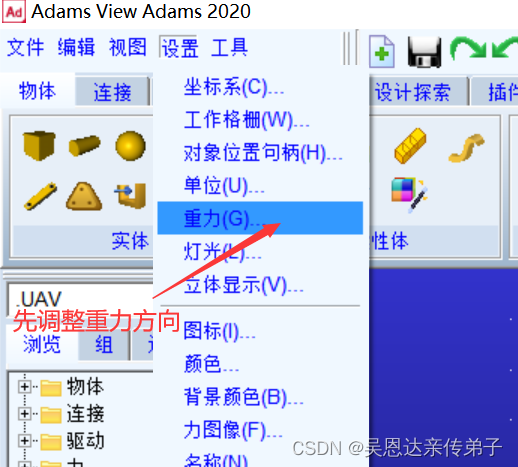

1.1 设置重力

上文提到重力在进入软件后进行设置，因为在Solidworks中，我们的装配体是x轴为正方向，z轴为垂直方向，所以设置重力方向为z轴反方向。

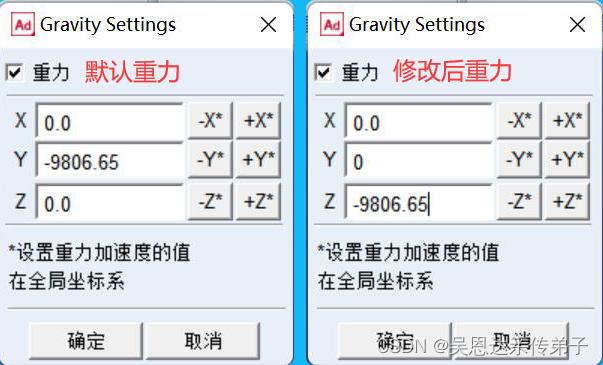

• 初始重力方向为y轴负方向，调整为z轴负方向

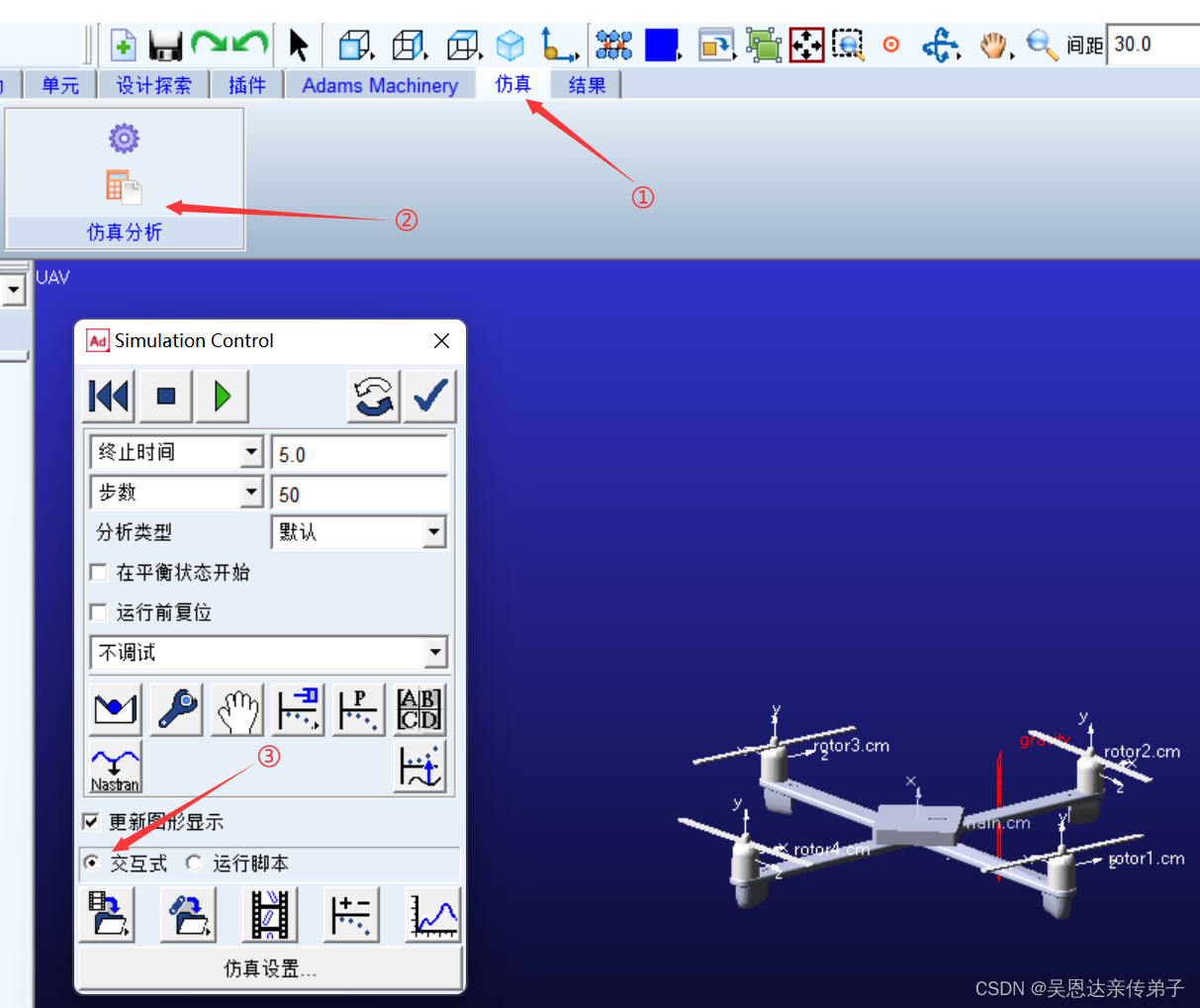

• 点绿色按钮仿真一下看看，如果没问题，那飞机应该垂直哐当往下掉

1.2 添加地面

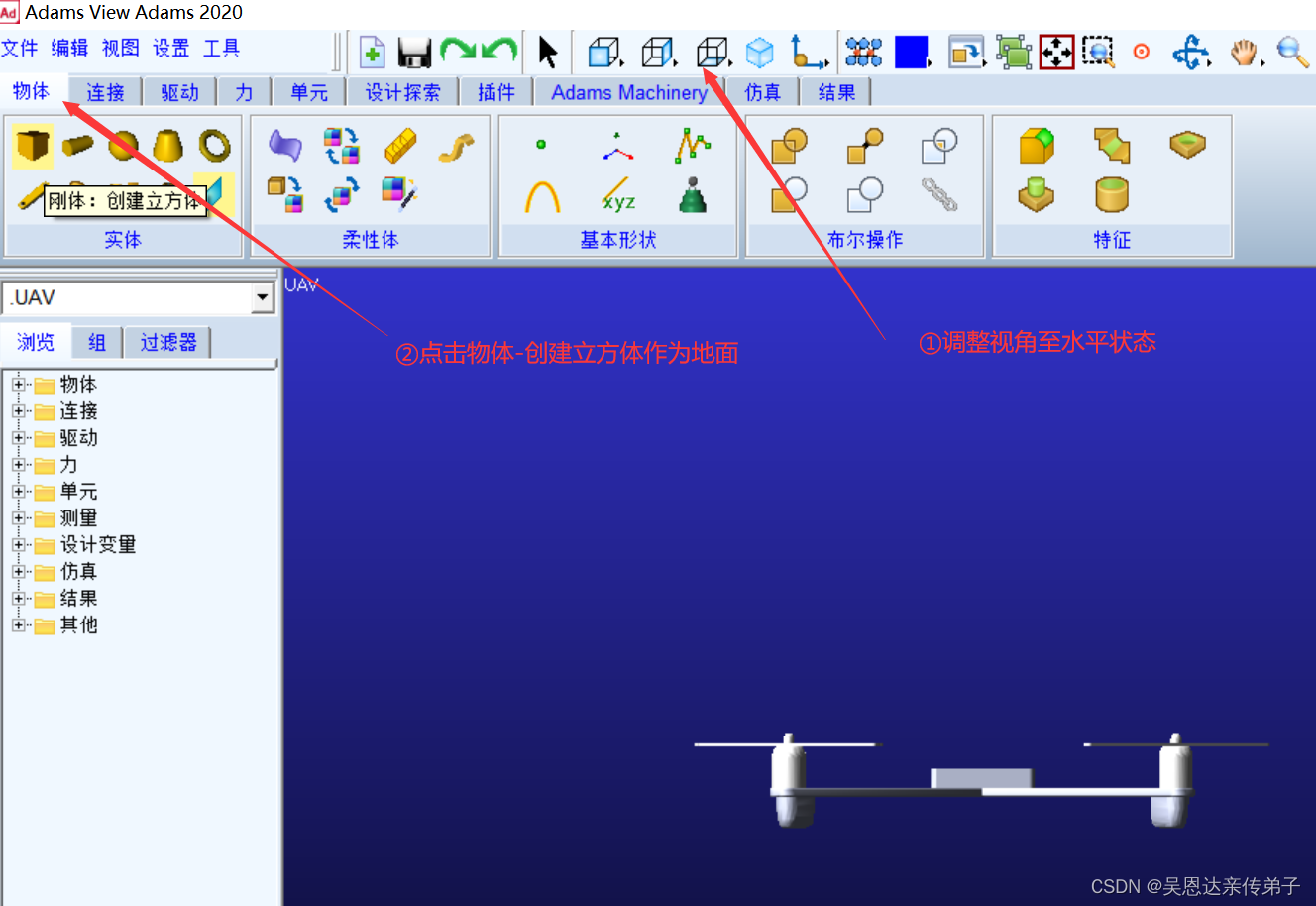

• 调整无人机视角，并创建立方体作为地面。

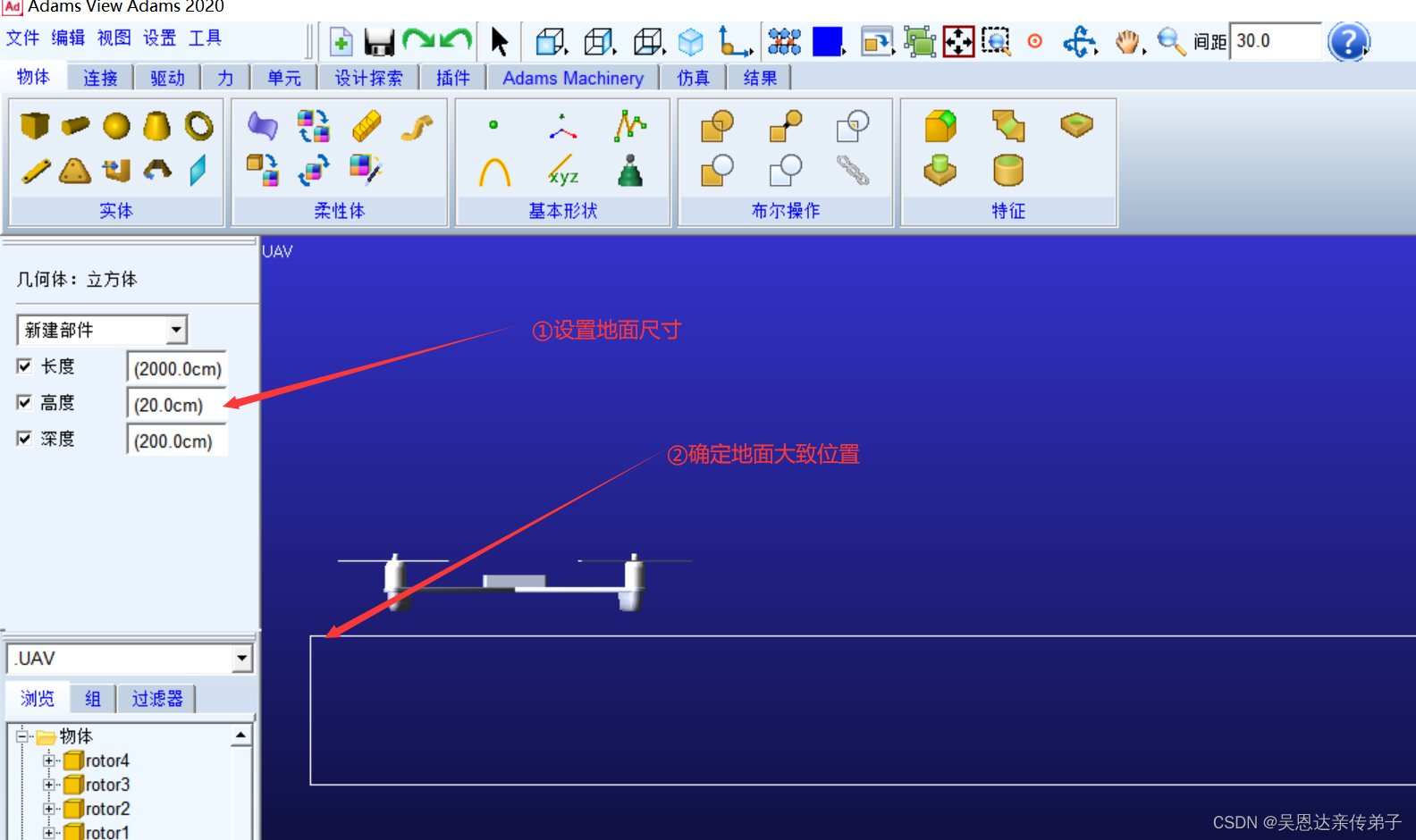

• 设置地面尺寸，确定大概位置

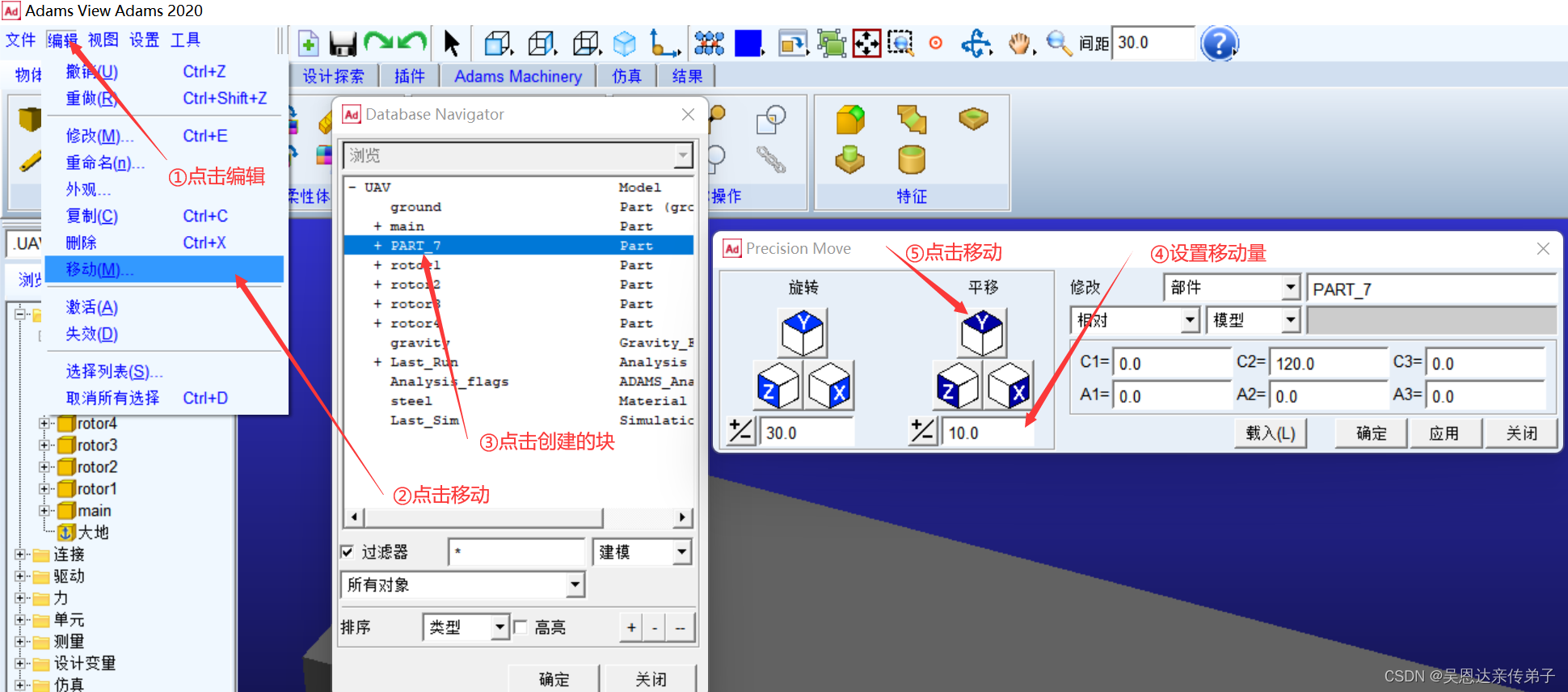

• 可以通过以下方法对物体进行移动和旋转
• 地面不能进行移动，所以可以移动整个无人机，这里仅演示怎么操作，不是要移动地面！！

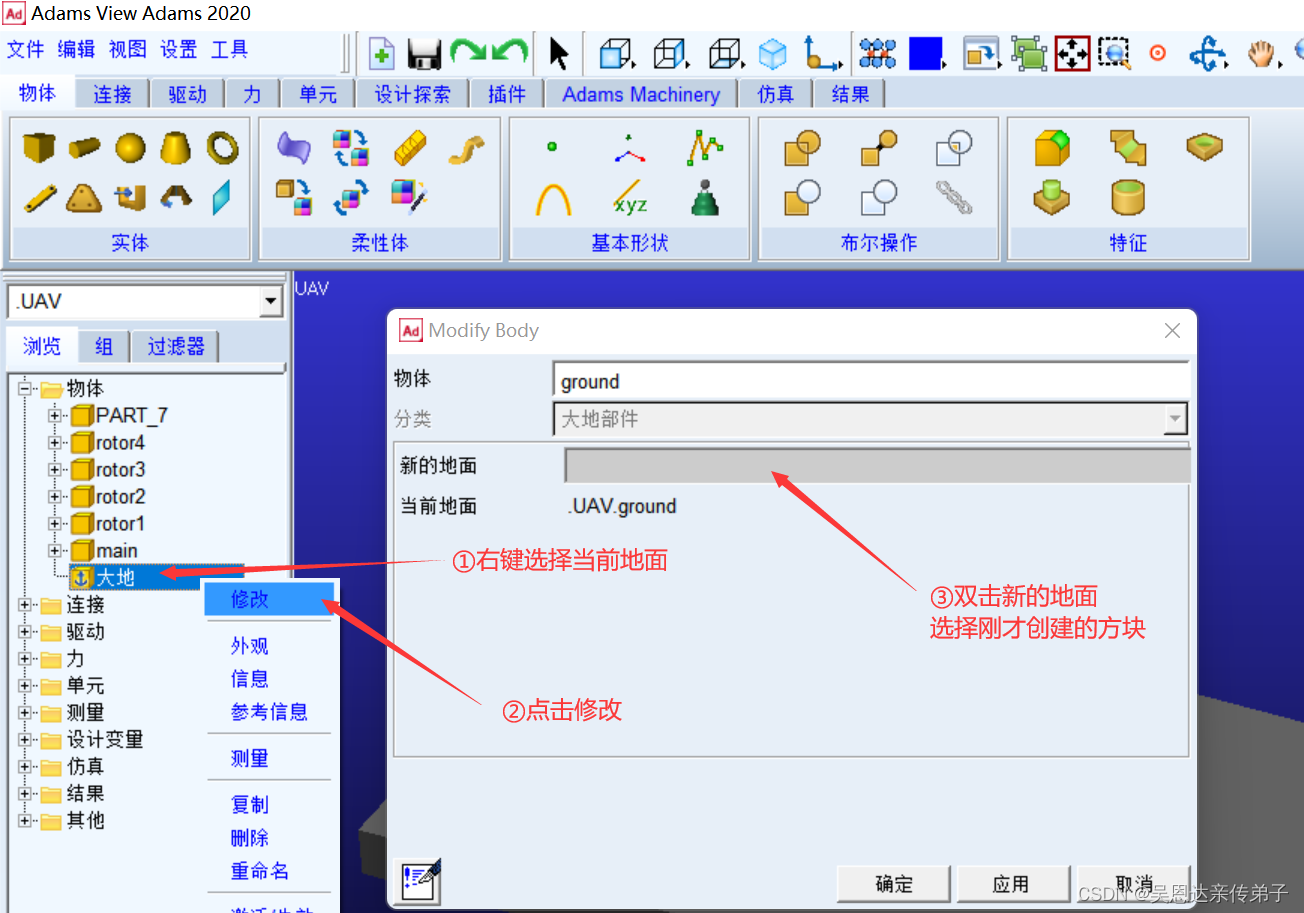

• 设置方块为地面
• 此时，地面已经设置完成！但是重新进行仿真，发现无人机和地面没有碰撞
• 所以需要对无人机与地面添加接触力

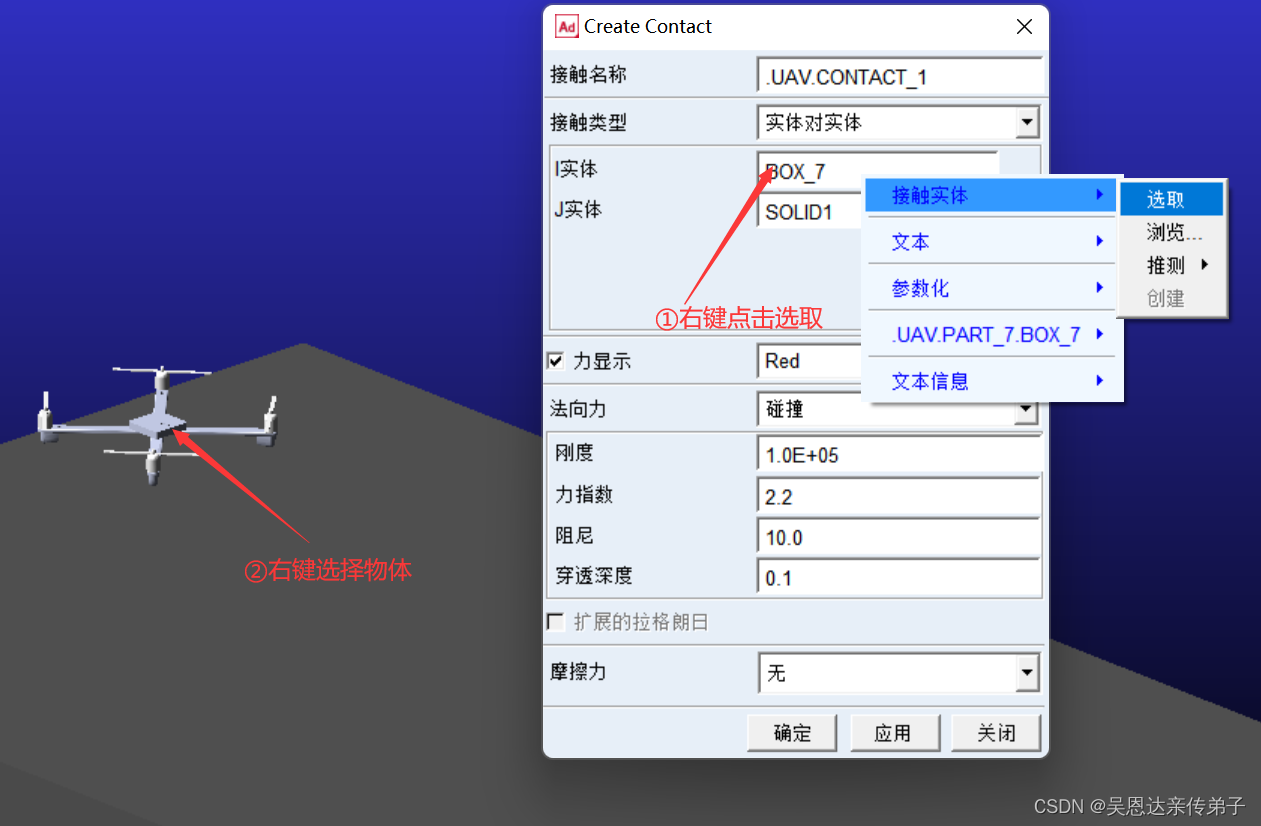

• 选择需要添加接触的两个物体

2 添加连接、驱动与力矩

2.1 添加连接

• 选择连接 - 旋转副添加驱动：

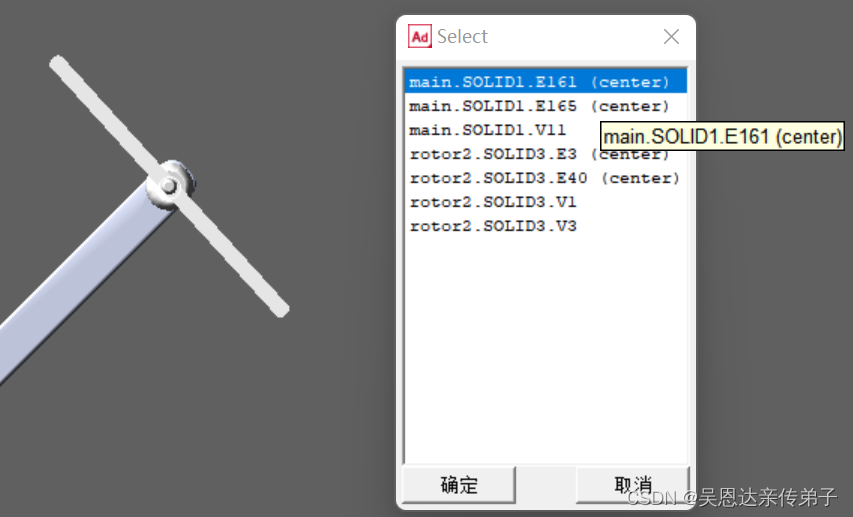

• 选择两个物体后，位置选择一个合适的中心点
• 依次添加四个连接

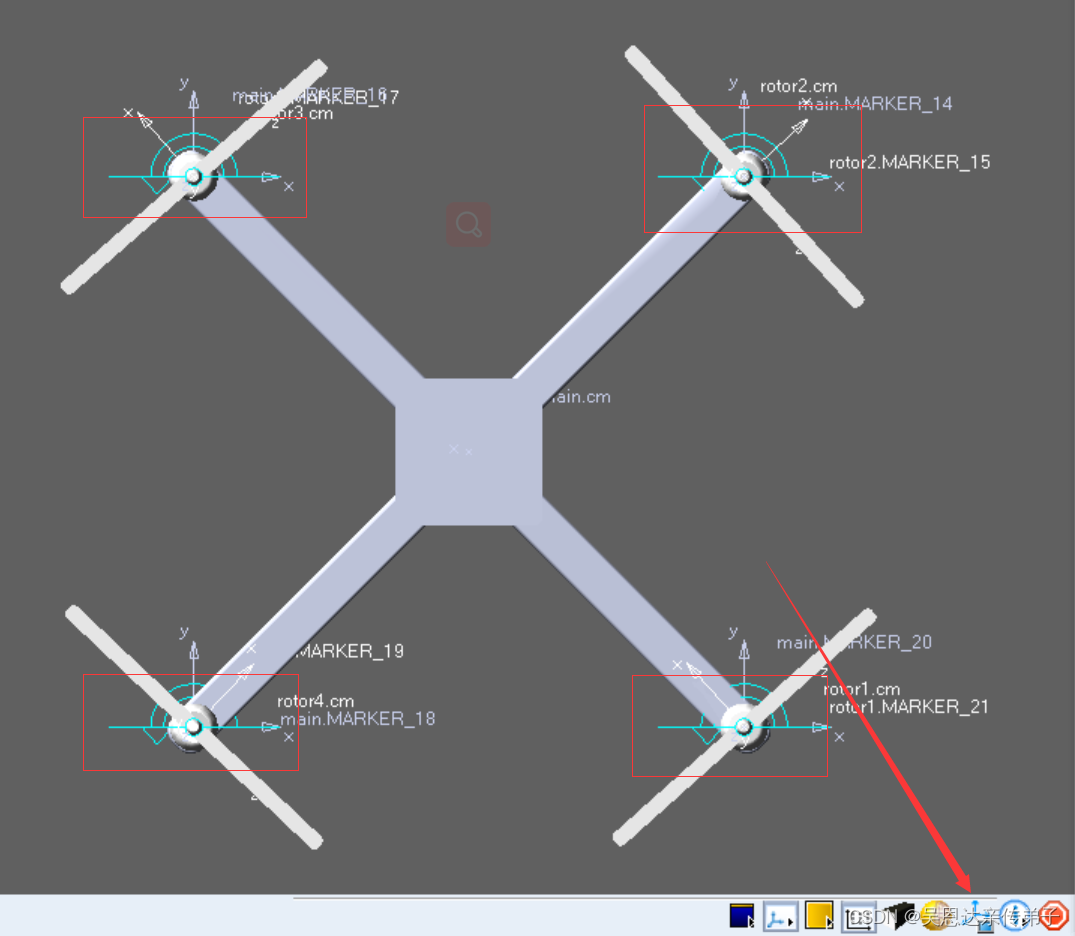

• 点开这个视图图标可见性，看看选择方向是否正确

2.2 添加驱动

驱动与力矩是添加在连接上的

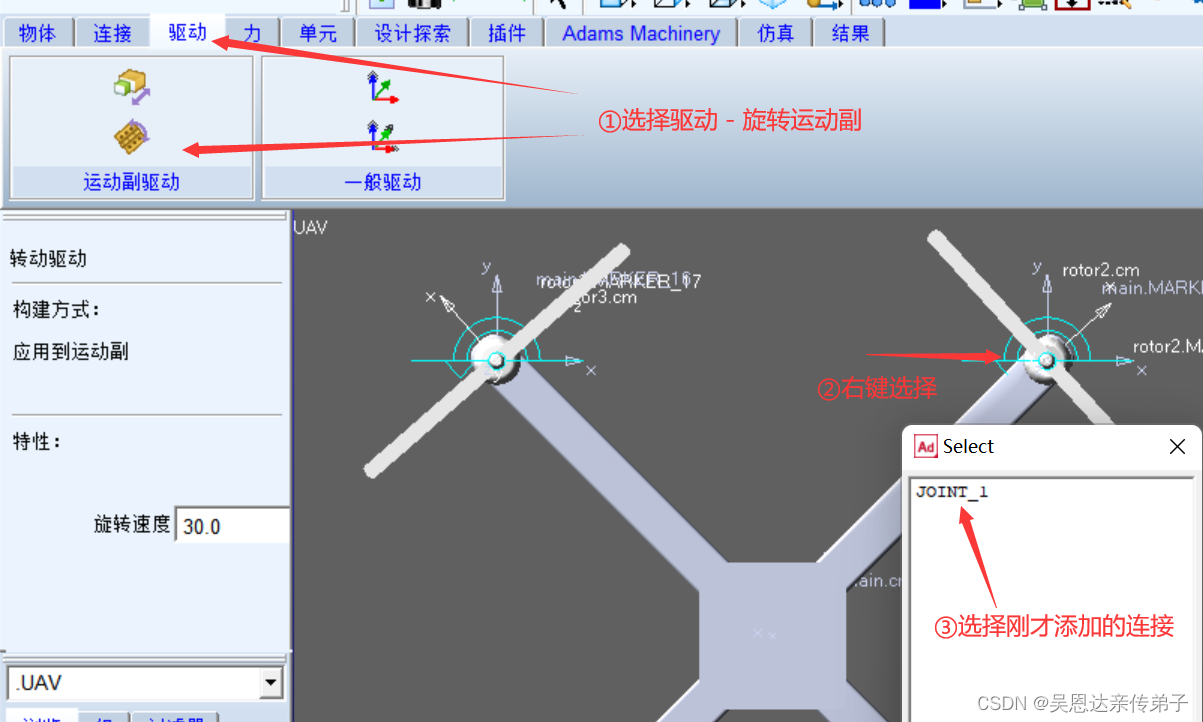

• 在工具栏中的驱动添加旋转运动副如图，完成后双击将类型选项的位移改为为速度
• 注意，这是驱动的方向为同向转动，而无人机螺旋桨转向如图，所以反向转动需要在驱动的函数前添加负号。

2.3 添加拉力与力矩

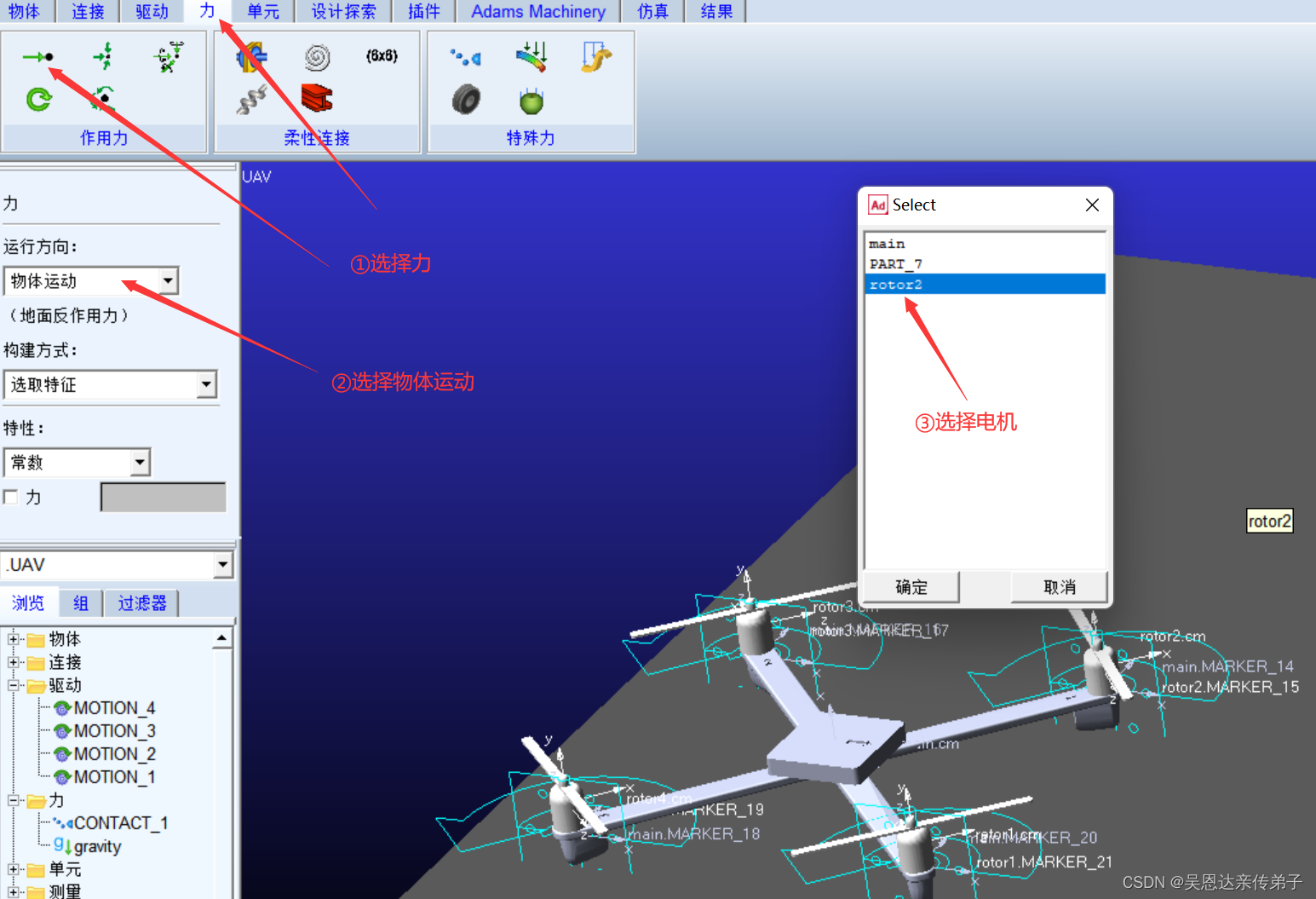

• 添加随物体运动的拉力
• 方向同理，设置朝上

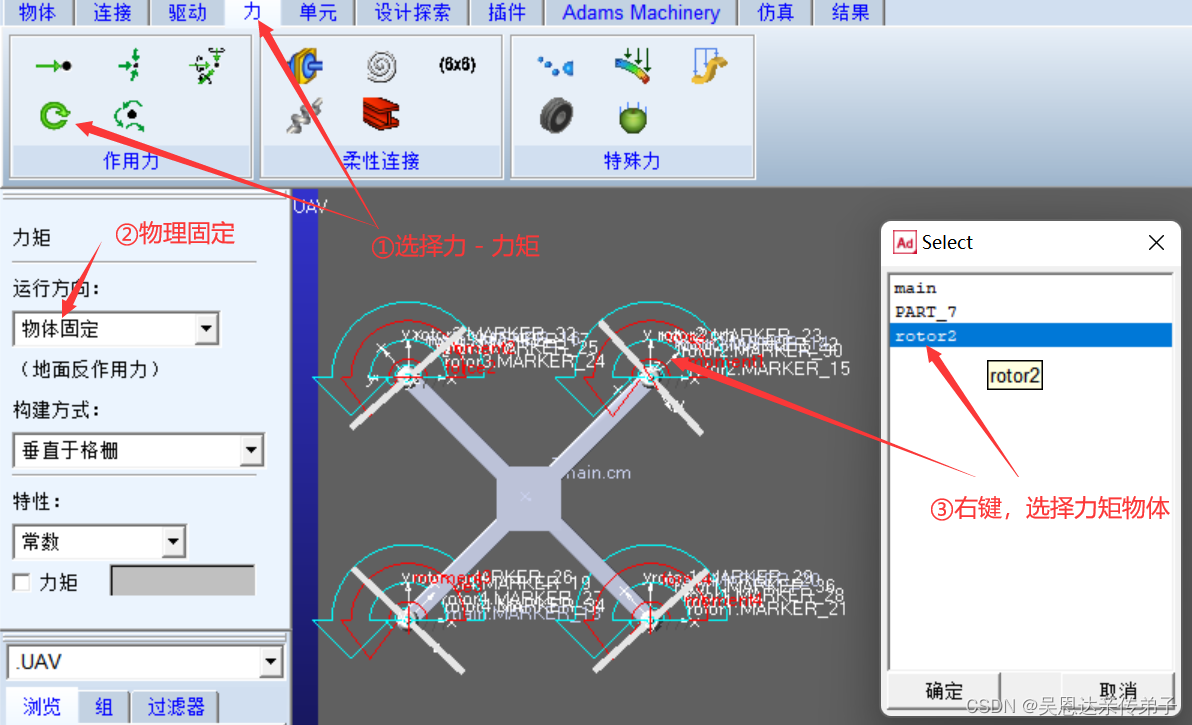

• 添加转动惯量如图
• 注意，这是转动惯量的方向为同向转动，与驱动方向相同，反向转动需要在对应的函数前添加负号。

2.4 调整物体质量

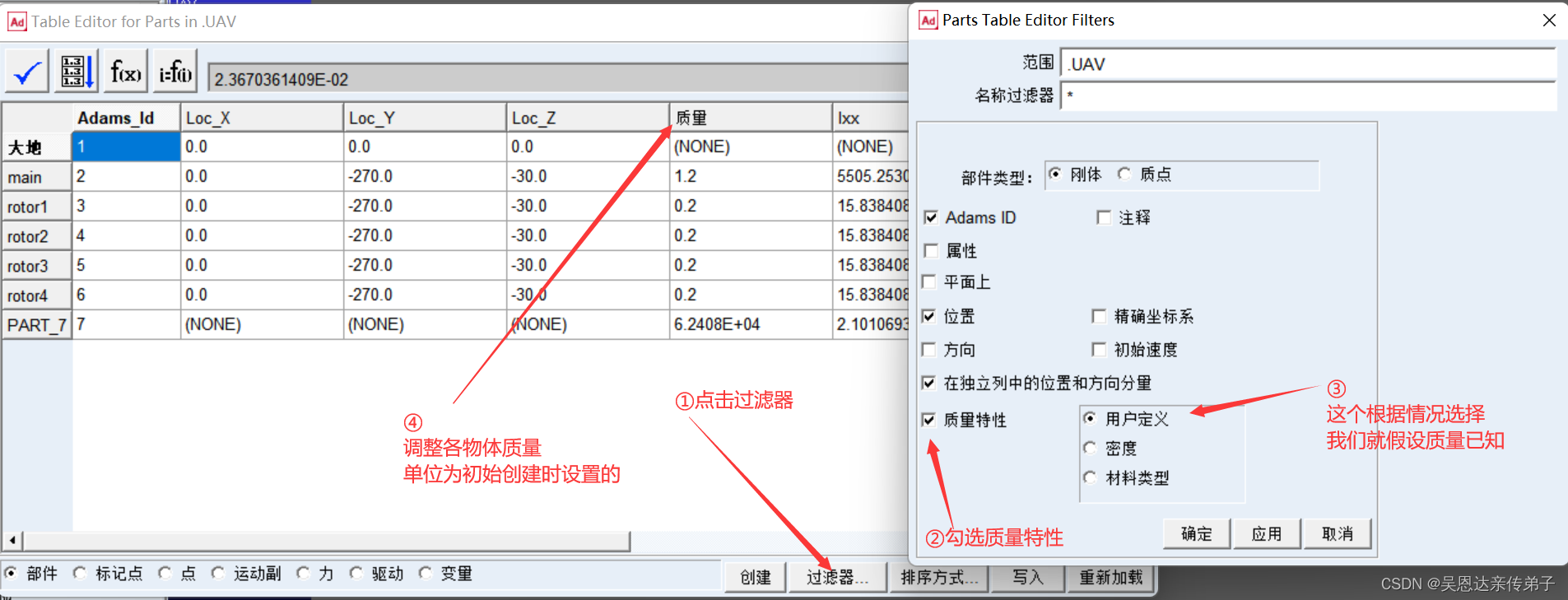

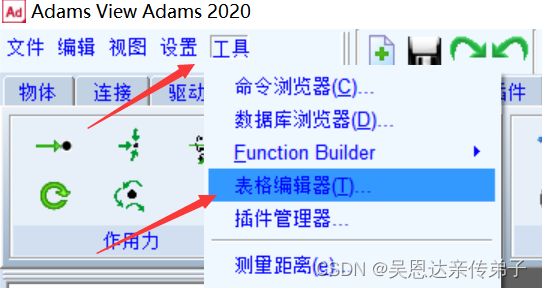

• 可以使用表格编辑器进行快速的模型修改 - 通过过滤器打开质量特性，选择用户定义并进行修改


3 添加系统单元

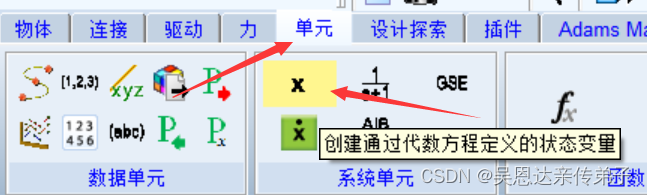

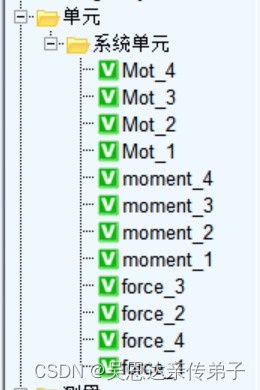

• 点击单元添加系统变量，类似于C语言中设置变量，主要用作Simulink对模型控制的输入输出
• 依次设置如图

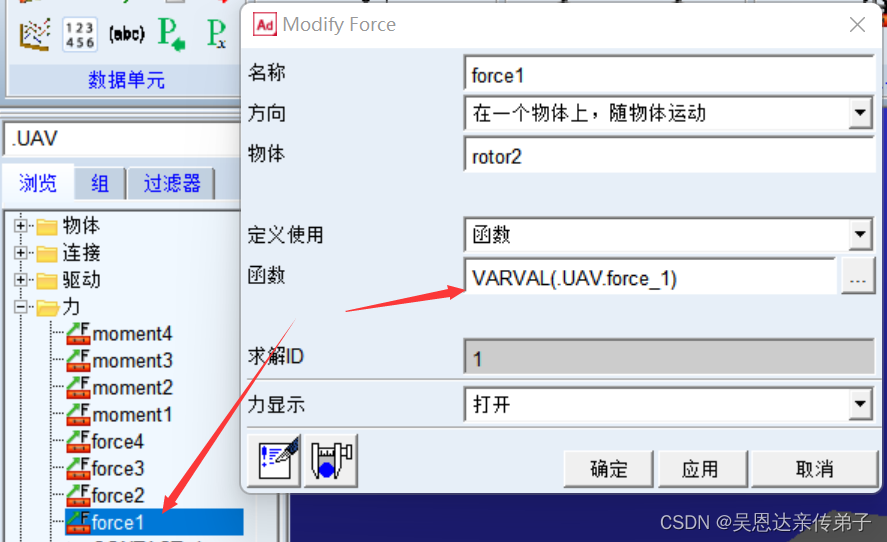

• 使用函数VARVAL()函数添加至对应驱动与力

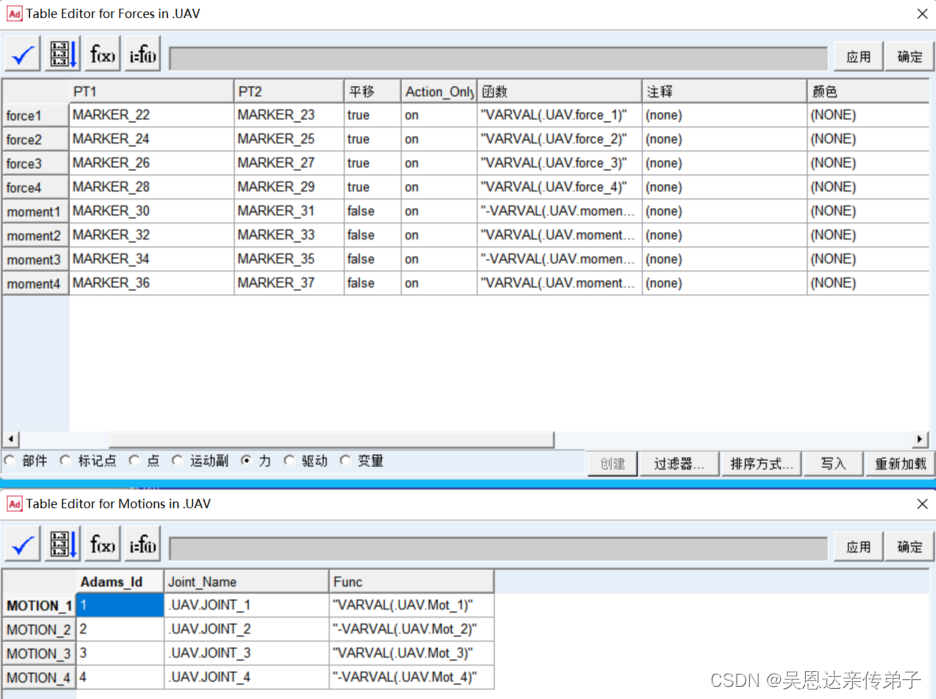

• 通过表格编辑器查看，最后设置如图
