SOLIDWORKS SIMULATION与ANSYS仿真对比分析(装配体篇)

对比软件版本

SolidWorks simulation2018

Ansys workbench18.1


软件介绍

Simulation:SolidWorks Simulation的前身COSMOS创立于1982年,1996年集成到SolidWorks界面中,从2008年开始,其著名的FEA软件COSMOSWorks改名为SolidWorks Simulation。其为了体现设计仿真一体化的解决方案,在无缝集成界面做了创造性的改变,将仿真界面,仿真流程无缝融入到SolidWorks的设计过程中。

Ansys:ANSYS软件是美国ANSYS公司研制的大型通用有限元分析(FEA)软件,是世界范围内增长最快的计算机辅助工程(CAE)软件。是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

对比前提:

对于目前市面上大多数的仿真软件来说,在结构仿真方面,基本上所有的软件都使用有限单元法,SolidWorks simulation与Ansys也不例外。本次对比旨在对结果的精确度进行比较,没有以哪款软件为标准。对比过程:

仿真结果对比:

  1. 模型一致
  2. 仿真工况一致
  3. 网格类型、大小一
  4. 收敛过程
  5. 收敛结果
  6. 解算速度
  7. 操作过程与结论


1:分析目的:
计算一个225N的“挤压”力作用在钳臂的末端,分析钳臂上的应力分布及变形大小。



2:模型材料属性添加及应用



3:添加零件之间的接触条件
SOLIDWORKS Simulation软件如下:



Ansys软件如下:



4:添加分析夹具及载荷
Simulation:
夹具



载荷

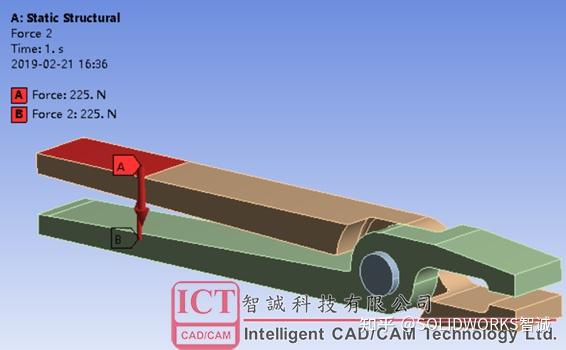

Ansys软件
夹具



载荷

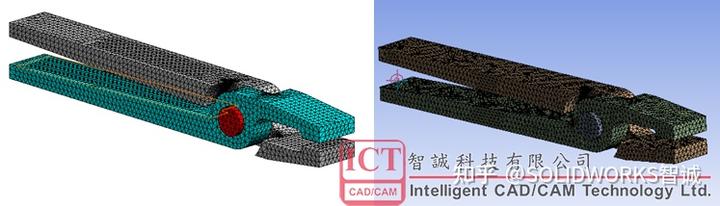

6:软件的网格划分



网格方案:

方案粗糙网格细化1细化2
整体网格尺寸(mm)533
圆角细化网格尺寸(mm)10.50.25

7:结果列举

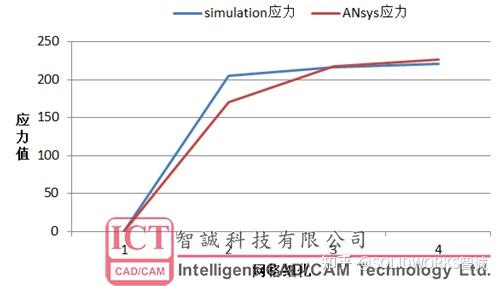

多方案应力值及位移值列举:

方案粗糙网格细化1细化2
软件SIMAnsysSIMAnsysSIMAnsys
最大合位移mm0.5570.5580.5590.5510.5590.560
最大vonMses应力值MPa204.82170.56216.57217.91221.56227.01
应力值精度差16.7%0.6%2%

Simulation细化1与细化2结果的精度差为2.2%,结果在经验值以内,已经收敛。

Ansys细化1与细化2结果的精度差为4%,结果在经验值以内,已收敛。

经验值为5%,非绝对值,



解算时间:

方案粗糙网格细化1细化2
软件SIMAnsysSIMAnsysSIMAnsys
CPU时间(S)923266632206

下图为SOLIDWORKS Simulation软件细化1方案的应力结果,最大应力值为216.57MPa,云图分布如图。



下图为Ansys软件细化1方案的应力结果,最大应力值为217.91MPa,云图分布如图。



合位移(合变形)大小结果查看


下图为SOLIDWORKS Simulation细化1方案的合位移结果,最大位移值处于钳臂的尾部,最大为0.559mm云图分布如图。



下图为Ansys细化1方案的合位移结果,最大位移值处于钳臂的尾部,最大值为0.551mm云图分布如图。



8:结论


静应力分析结果来看:

  • Simulation和Ansys两款仿真分析软件的结果差别不大。


解算速度来看:

  • Simulation在静应力分析方面解算速度更快。


使用体验:

  • Simulation具有中文系统,且与SolidWorks的无缝集成,设计仿真一体化,在模型前处理、设计方案变更、仿真设置效率更高。
  • Ansys workbench为英文系统,ANsys18版开始提供中文版的模块Ansys AIM,但在操作方面不如Ansys workbench便捷。


人员要求:

  • SOLIDWORKS Simulation专注于工程仿真应用领域。操作简单、易学易用、效率高,偏向于为企业工程人员使用的CAE软件,在具有优势的合理价格下可以求解非常广泛的工程问题。
  • Ansys功能强大,涉及的仿真领域较广。对使用人员的理论知识要求更高,学习的曲线陡峭。Ansys 需要对模型进行精细的网格划分和建模时,建模复杂度较高。Ansys 的价格较高,对于个人用户或小型企业来说,可能难以承担。
