SOLIDWORKS Simulation vs ANSYS-某零件静强度对比分析

关于软件给定的条件——对照实验

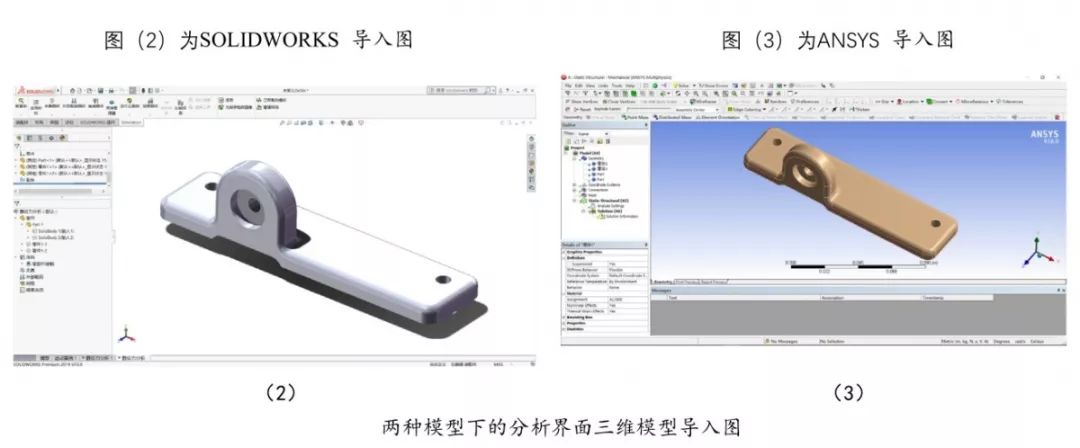

1相同模型如上图：

2确定系统单位。

3确定分析算例模式。

4材料为1060合金。

5添加约束。

6添加外部载荷。

7划分网格。

8运行分析。

9比较结果。

分析实例：支架

问题描述：支架两端通过地脚螺栓固定在地面上，零件凹空面承受5000N的法向推力，求解支架的应力和位移。

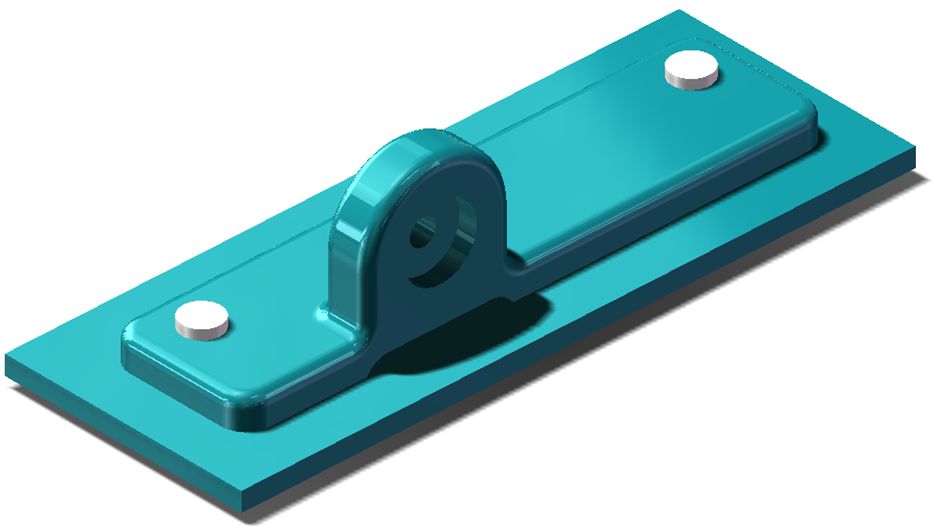

1、三维模型

2、边界条件加载

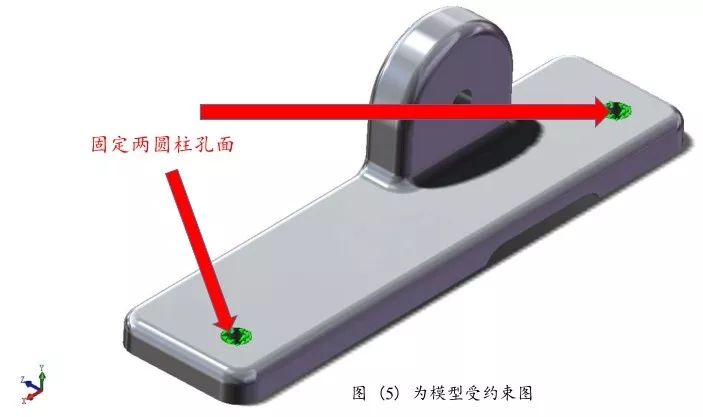

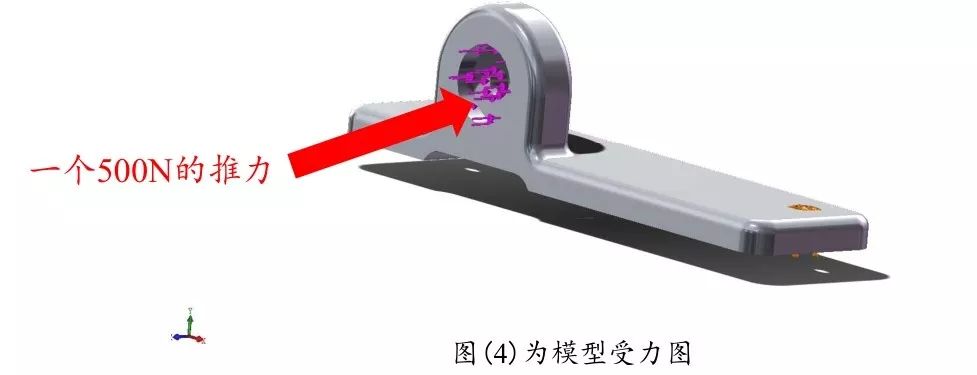

     以SOLIDWORKS模型为例，如图4所示，分别按照图中箭头所指示的位置及数据加载相应的力。并按照图5所指示的2个位置施加固定约束。该过程由于比较简单，在ANSYS  和Simulation中均能快速完成。

3、模型网络

     图6和图7为网格模型对比，为保证比较的一致性，两者均采用带中节点的高阶四面体网格单元，两者均包含7.6 万左右的节点。

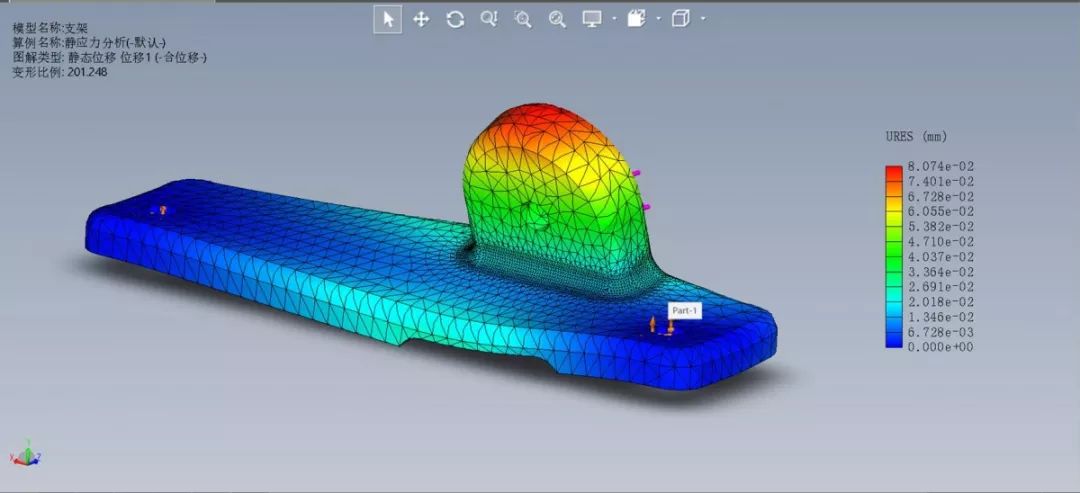

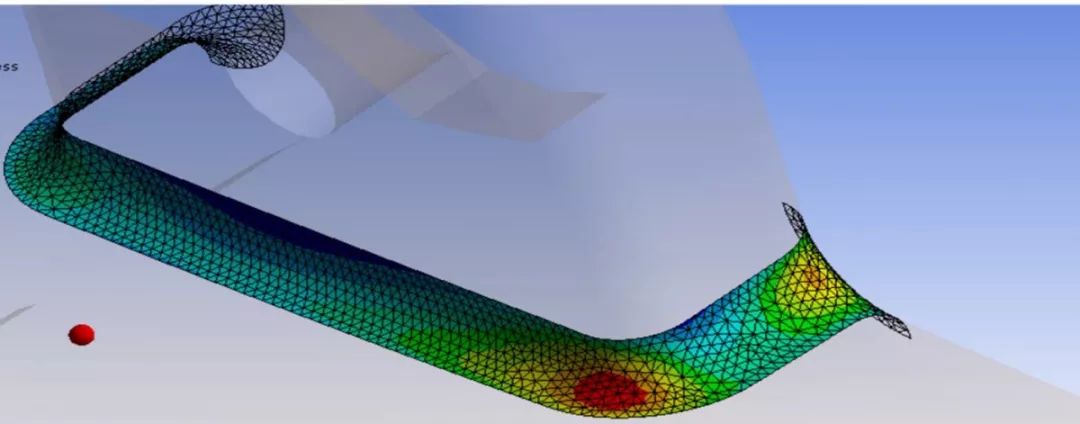

4、结果云图对比

5、计算结果对比

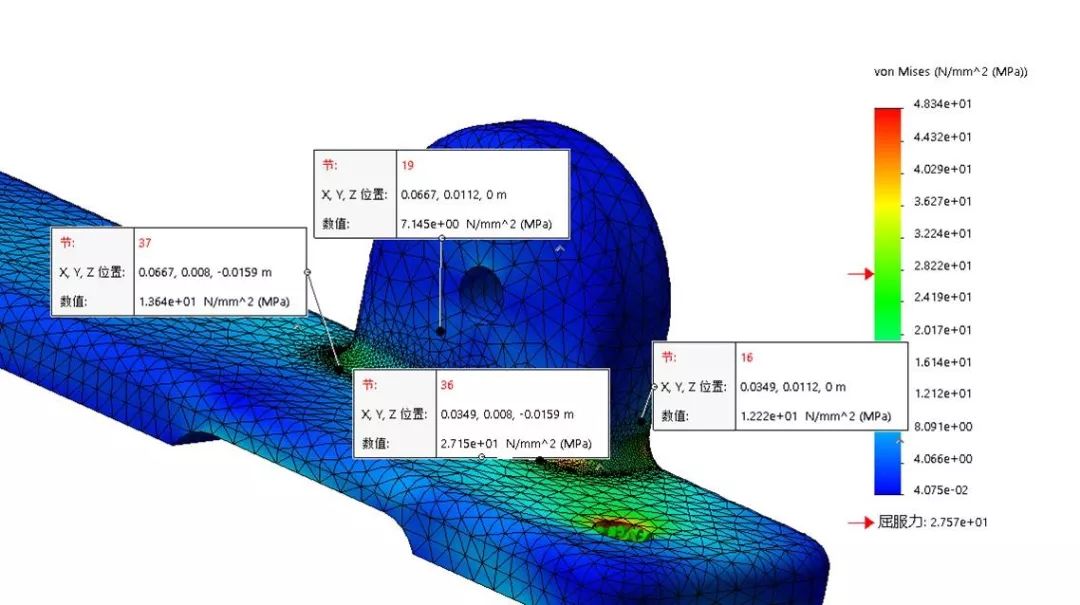

     分别对Simulation和ANSYS 的计算结果进行统计，并对图6 所标示的关键部位数据进行统计，统计结果如下表所示：

6、结果讨论

根据上述图表反应来看结果讨论：

1、通过图表应力分布情况和结果反应图都很接近，结果应力反应图里观察更大值出现的位置，发现更大数值处在螺栓孔位置处，在那个位置属于应力奇异点真正关心的位置处于图（13）模型应力选取图。

2、Simulation与ANSYS采用节点值对比来看，从我选取图解其中的几个点位 置数值从图表中反应出来数值相差都在可允许范围内。

3、有限元分析软件的基本理论是一样的，在材料和边界 、载荷等相同的前提下，计算结果不会有太大差异。
