SimSolid应用:起重机框架静力仿真对比分析



基于SimSolid无网格软件进行起重机的部分框架静力仿真分析,与ANSYS Workbench仿真软件的结果进行对比分析,通过对比分析得出,两者计算误差在10%之内,时间上,从分析总体来看,SimSolid的仿真分析时间可以大大省去划分网格的时间;从求解分析时间上来看,SimSolid的求解时间更短一些;整体体验感觉,这款软件挺不错,目前正在深入体验软件,后续也会不时分享自己的一些体会。本次用于计算的三维模型如下所示:


                                                                  图1 计算模型


材料设置

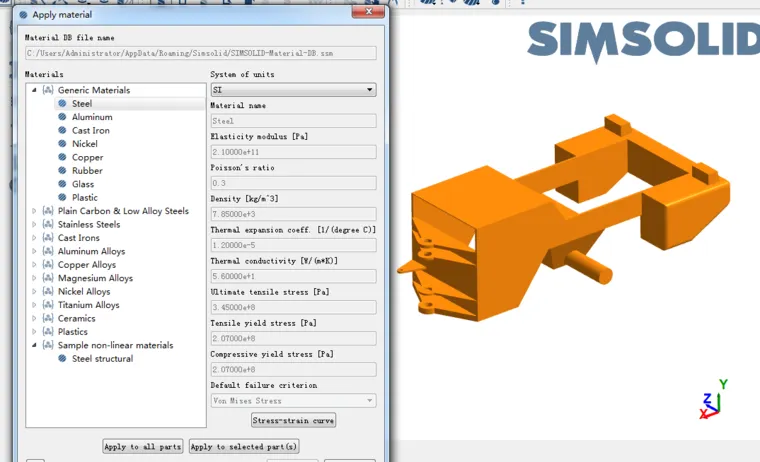

本次计算的材料选用软件自带的steel材料进行计算,材料设置如下所示:




约束与载荷

根据框架的实际约束情况,约束类型采用全约束与自由约束,根据实际情况释放某个方向的自由度进行约束,约束的位置如图所示:

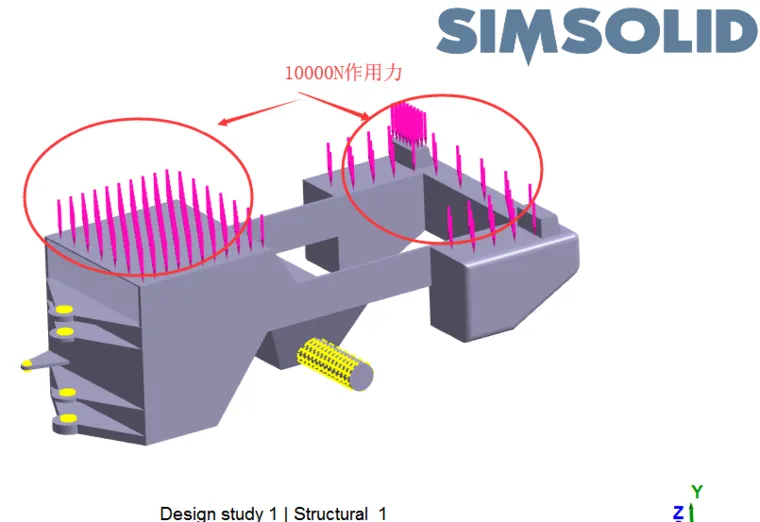

对于载荷根据实际情况的载荷分布情况,施加到相应受力面进行添加,如图所示:



计算结果与分析

提交计算后,大约10S左右计算完成,提取相应的变形量与等效应力大小,分别如下图所示:

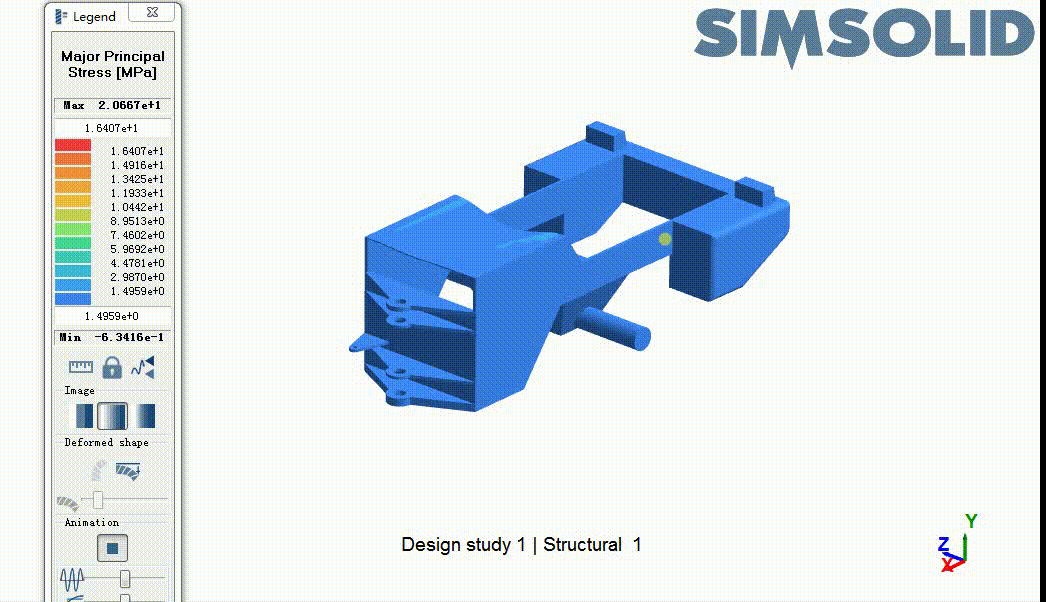

变形量云图

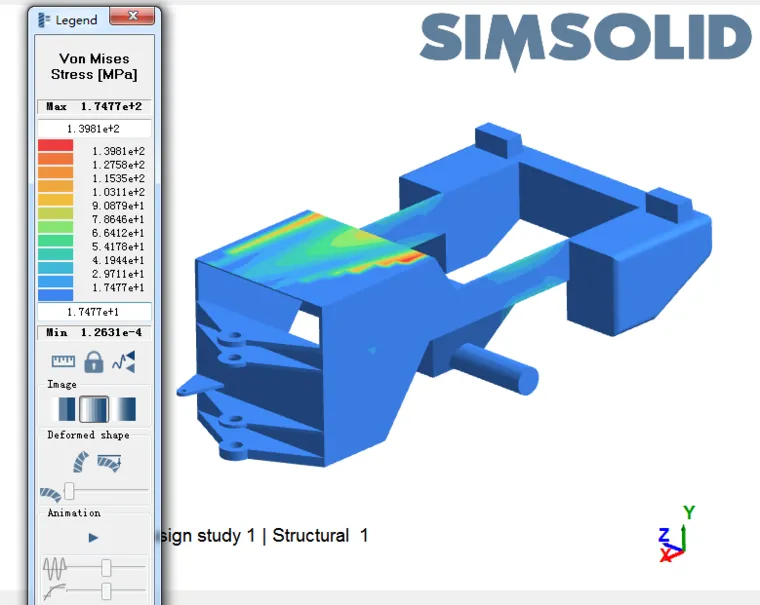

应力云图



通过以上分析的结果可以看出,最大变形量5.9303mm,最大应力为139.81MPa,而通过ANSYS Workbench进行分析的仿真结果如下图所示:

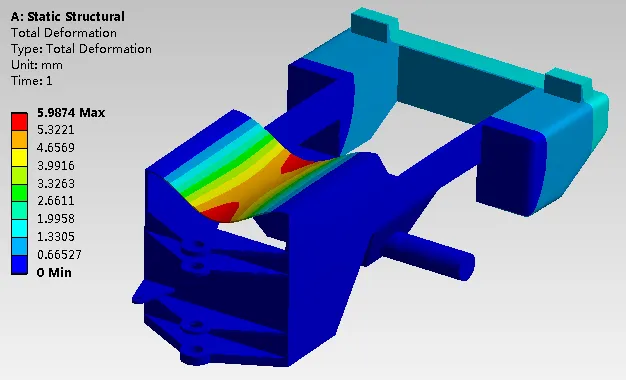

变形量云图

通过对比结果计算分析可以看出,两个软件的计算误差在10%以内。
