摘要
建立了某货车车架简化模型，分别在满载弯曲、满载扭转、紧急制动三种工况下，对车架施加相应的边界约束和载荷约束，进行了静力响应分析，获得了其应力应变图；同时计算了其在自由状态下的振动特性，获得了前6阶固有频率。本文所分析的车架特点为车身与车架全部使用螺钉连接，所以车架上有非常繁多的螺栓结构，由于Simsolid软件可以自动识别螺栓结构，且不用画网格，这大大节省了整个静态分析的时间，可以十分快速的根据静力分析获得的结果，找出车架薄弱部分。
1. 车架模型的建立
车架由若干纵梁和横梁构成，横、纵梁都是结构复杂的板桥体，且厚度不同。将Creo Parametric 5.0创建的车架模型导入Simsolid中，利用其自动识别特征功能，快速识别出该车架的数量繁多的螺栓结构；创建自动连接，注意到该车架由上下板件组成，两板之间的连接方式为sliding，做一下更改；赋予车架参数属性即完成建模。其材料采用宝钢B550L钢板，泊松比为0.3，弹性模量为210 GPa，密度为7850 kg/m3。Simsolid自带材料数据库中并没有与之对应的材料，经查阅钢材性能参数的相关资料，自行创建了该材料的数据库。有限元模型如图1所示。

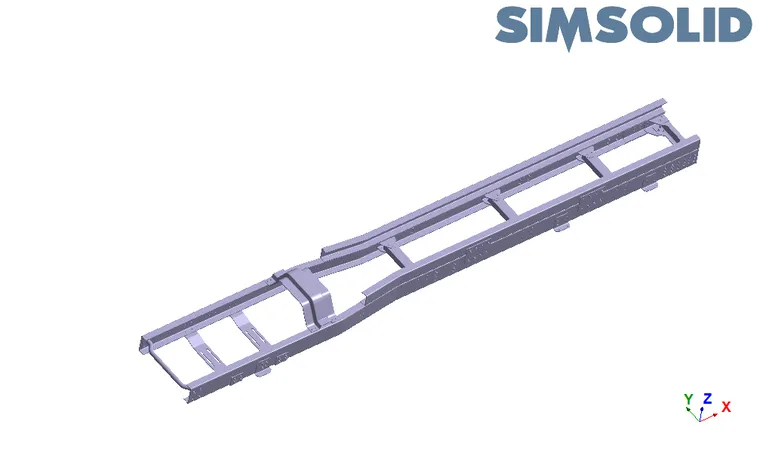

图1 车架有限元模型
模型信息如图2所示。

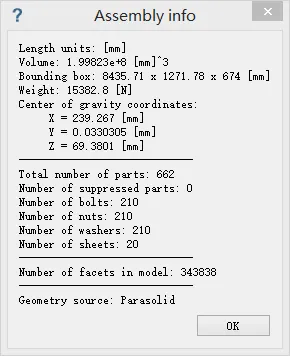

图2 模型信息参数
2. 模态分析
在Simsolid中对其有限元模型进行自由模态分析，得到前6阶固有频率，如表1所示。
表1 车架前6阶固有频率
阶数 固有频率（Hz）
1 9.806
2 15.021
3 20.966
4 21.688
5 22.567
6 25.413
货车在工作过程中，激励多来自发动机和路面，目前高等级路面的激励频率多在3Hz以下，本文载货车采用6缸四冲程发动机，怠速为800r/min，计算得怠速时发动机激励频率为40Hz。由表1可见，该车架前6阶固有频率都在3～40 Hz安全范围内，满足要求，较好地避免了共振。
3. 模型静力学分析
车辆行驶过程中，作用在车架上的载荷很复杂，本文对车辆在三种工况下进行静力学分析，即满载弯曲工况、满载扭转工况、紧急制动工况。
满载弯曲工况时，约束左前轮的x、y、z方向平动，右前轮y、z方向平动，左后轮x、z方向平动和右后轮z方向平动；载荷考虑驾驶室、动力系统、货箱、载货以及车架自重。将驾驶室、动力系统等载荷以集中载荷的形式加到车架对应的部位上；对于车架自重，则以密度的形式折算到车架上进行模拟，对于货箱以及货物重量，其加载范围较大，以均布载荷的形式施加在车架相应位置上。计算结果如图3、图4所示。

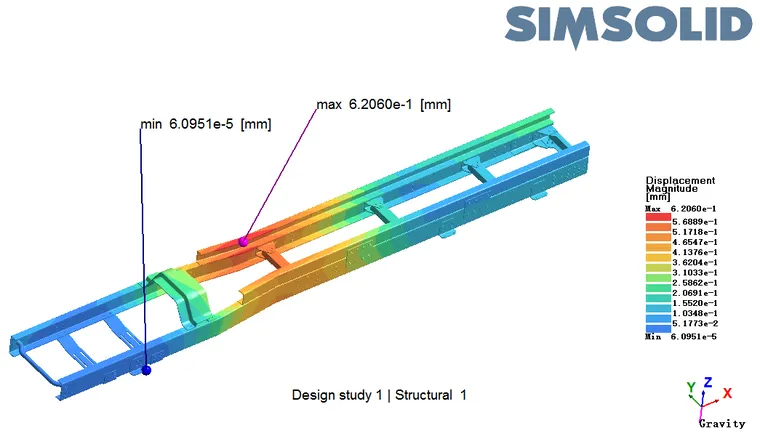

图3 满载弯曲工况下应变图

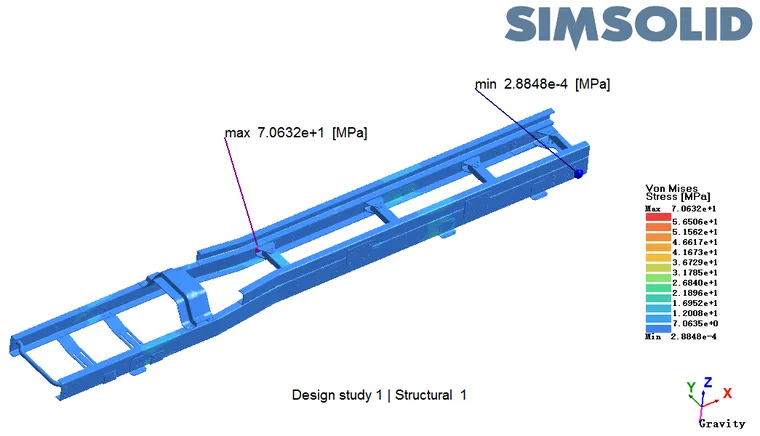

图4 满载弯曲情况下的应力图
图3、图4为车架在满载弯曲工况下的应变、应力图，最大变形量为0.621mm；最大应力值为70.632MPa。
满载扭转工况时，约束左前轮x、y、z方向平动，右前轮y、z方向平动，左后轮x、z方向平动，释放左后轮y向旋转，释放右后轮；载荷同弯曲。计算结果如图5、图6。

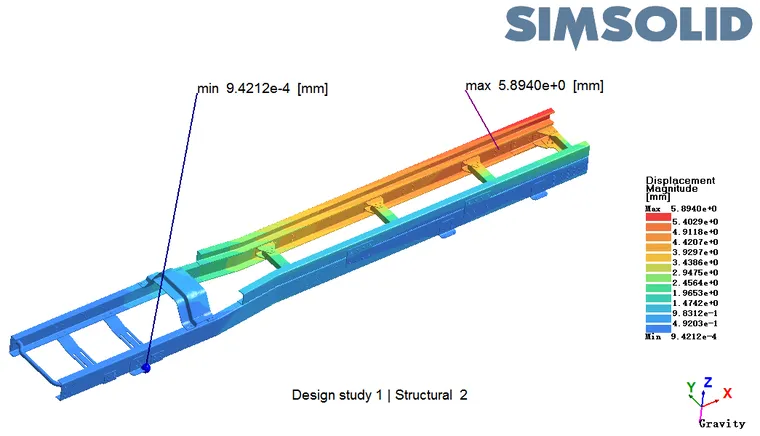

图5 满载扭转工况下的应变图

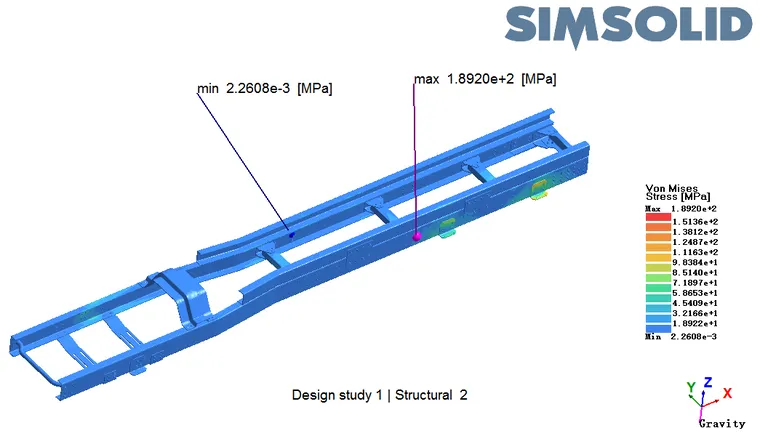

图6 满载扭转工况下的应力图
图5、图6为满载扭转工况下的车架应变、应力图，最大变形量5.894mm；最大应力值为189.2MPa，此时行驶车辆一侧车轮会悬空，所以悬空处应变会变大。
紧急制动工况时，约束左前轮和左后轮的x、y、z的平动，右前轮和右后轮y、z方向的平动，载荷同弯曲。计算结果如图7、图8所示。

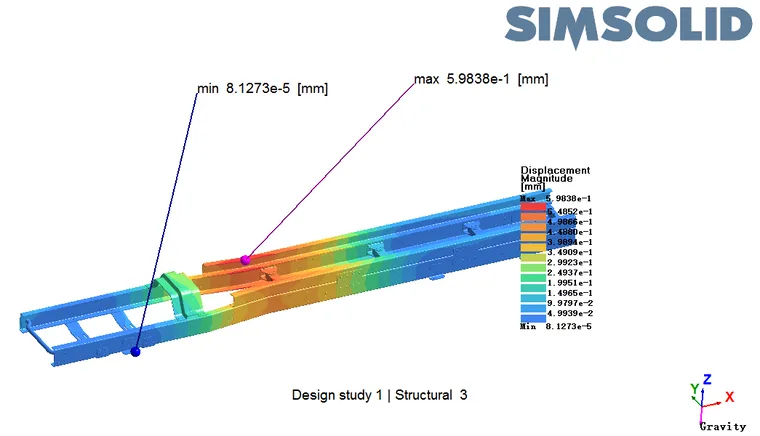

图7 紧急制动工况下的应变图

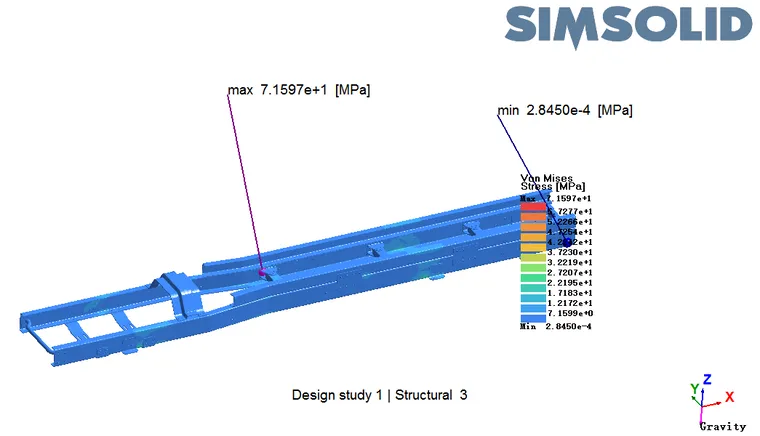

图8 紧急制动工况下的应力图
图7、图8为车架在紧急制动工况下的应变、应力图，最大变形值为0.598mm；最大应力值为71.597MPa。
由以上云图可以看出：车架的最大应力为189.2MPa，发生部位如图6所示；车架其他部位应力都远小于189.2MPa，而B550L钢板的屈服极限是355MPa，车架上应力小于材料屈服极限应力，满足强度要求；而车架最大位移大约为5.894mm，发生部位如图5所示。以上分析结果表明：车架强度满足要求。
