Adams Car的硬点、结构框与标记点应用

硬点

什么是硬点

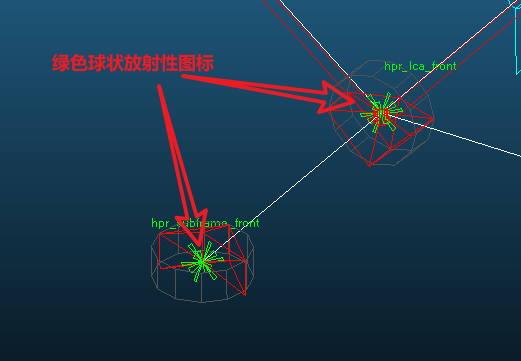

硬点是由英文“Hard-Point”直接翻译过来的，其实不只是底盘领域，车身内外饰、总布置等各个领域都有硬点的概念。所谓硬点，就是设计过程中的关键点，对于底盘设计而言，硬点是各个部件之间拓扑关系连接点。 硬点只有三个属性，即X、Y、Z三个坐标，硬点不包含空间方向信息。它在Adams中，以绿色的球状放射性的图标显示。

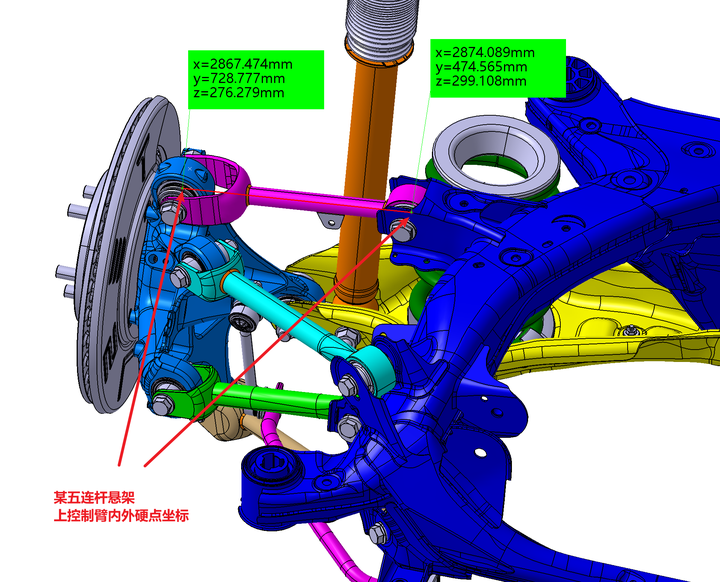

以下为某车型的后悬架关键硬点示意图：

如何创建硬点

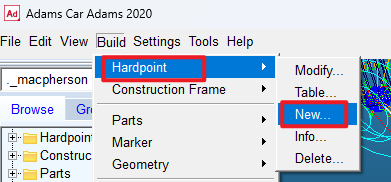

创建硬点的方法如下图，Build->Hardpoint->New：

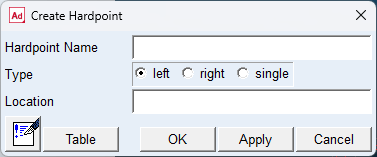

在弹出的对话框中填写坐标值即可

如何修改硬点

硬点的修改有两种方式：

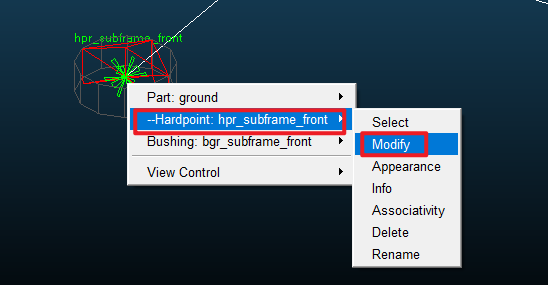

1. 在模型区该硬点附件直接：右键->选择硬点->Modify
2.

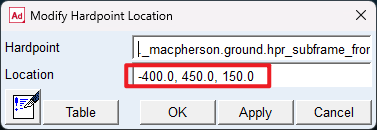

在弹出的对话框中，修改硬点坐标

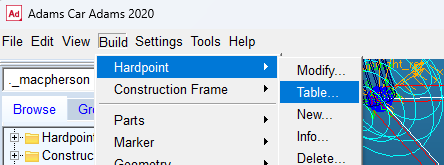

1. 批量修改，Build->Hardpoint->Table
2.

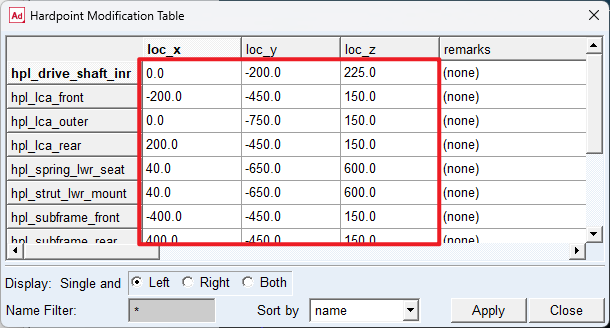

在弹出的硬点表中，修改想要修改的硬点坐标：

结构框

什么是结构框

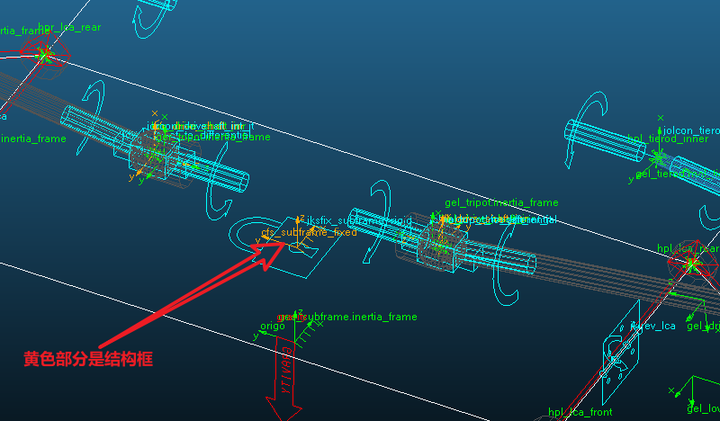

结构框与硬点类似，但结构框与硬点不同的时，它包含有空间方向信息。如果你需要表达坐标位置并且包含部件的姿态时，要建立结构框。 结构框在模型界面当中以黄色的坐标轴表示，如下图：

   注意：硬点和结构框，是可以作为参考坐标的。


如何创建结构框

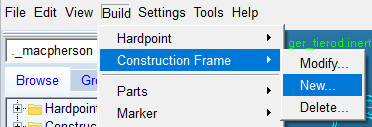

创建结构框，Build->Construction Frame-> New：

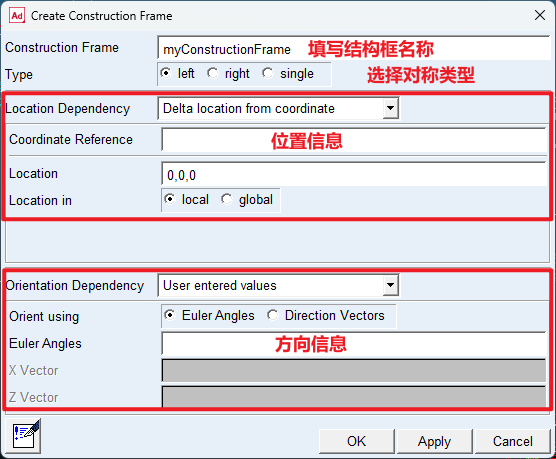

在弹出的对话框中，填写相关信息，主要包含：结构框的名称、选择对称信息、位置信息、方向信息。

如何修改结构框

还是两种方式，

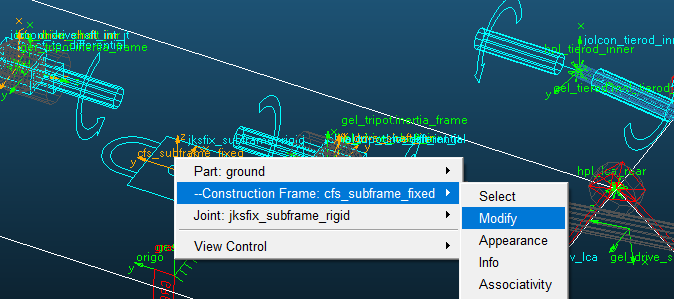

1. 一种是与硬点类似，在图形区找到对应的结构框，右键->选择结构框->Modify即可；
2.

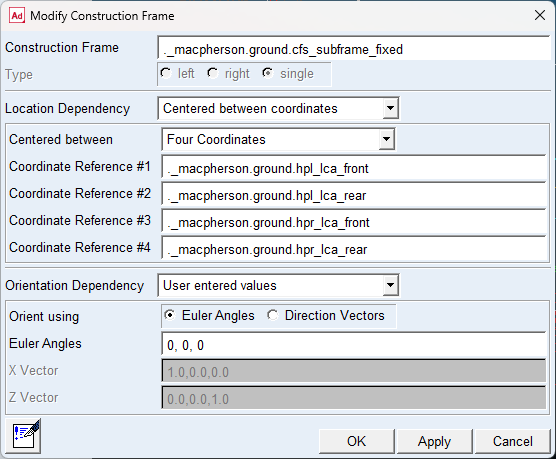

1. 在弹出的对话框中，修改相关信息：

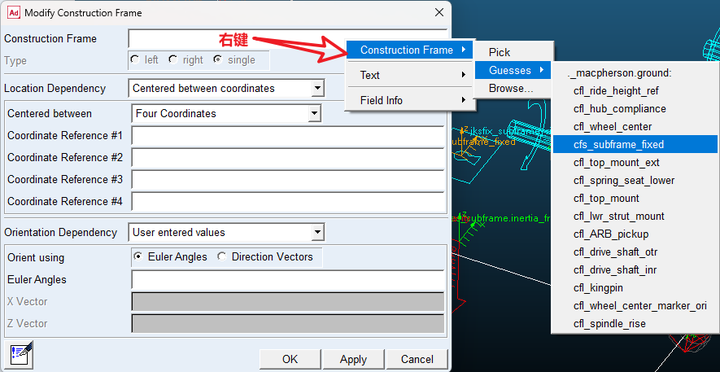

1. 另一种是Build->Construction Frame->Modify，然后需要先在弹出的对话框中先找到你要修改的结构框
2.

选择以后，修改相应的信息。

标记点

什么是标记点

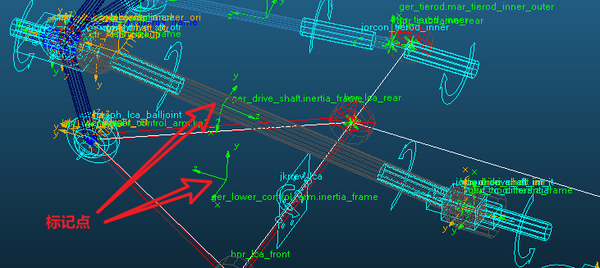

标记点的英文名字是“Marker”，它与结构框类似，具有位置+方向信息，但它与结构框的区别是，标记点是绑定在部件（Part）上的。 也就是说，创建标记点的时候，是需要指定该标记点隶属于哪个Part。 标记点在模型视图中显示为绿色的坐标轴：

如何创建标记点

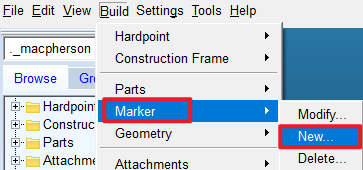

创建标记点：Build->Marker->New：

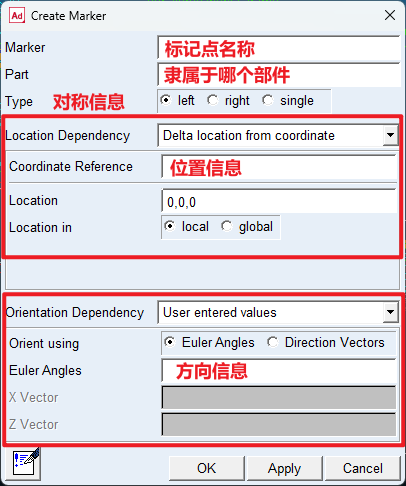

在弹出的对话框中，填写相关信息，如下图：
