Adams脚本仿真可以实现多步复杂运动,依次按时间激活或失效接触,驱动力等功能。本文将做一个采用仿真脚本实现接触失效的例子。
仿真流程
1前处理
1.1几何模型构建
1.1材料定义
1.1动力学系统模型构建
2求解
2.1驱动条件
2.2求解设定
3后处理
3.1仿真动画
01 前处理

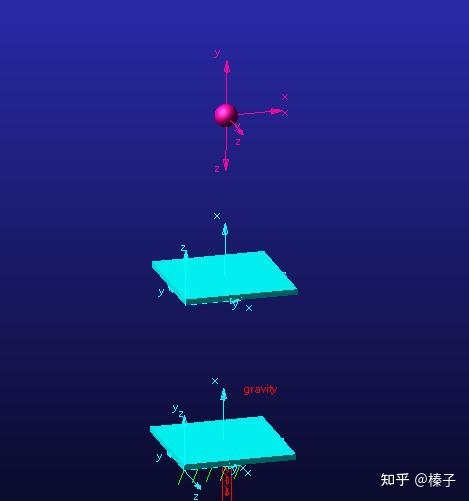

1.1 几何模型的构建:打开Adams View,新建文件,定义文件名,导入模型,如图1所示。
图1 模型
1.2 材料定义:使用Adams中默认材料
1.3 动力学系统的构建:

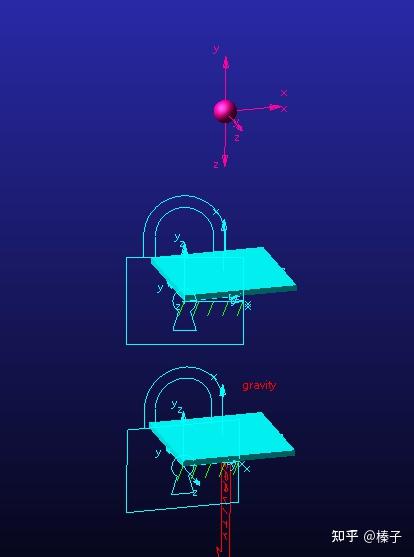

1.3.1运动副的构建:本次分析的运动副非常简单,如图2所示,仅有两个固定副,将两个蓝色平台分别构建与地面之间的固定副即可。
图2 运动副的构建

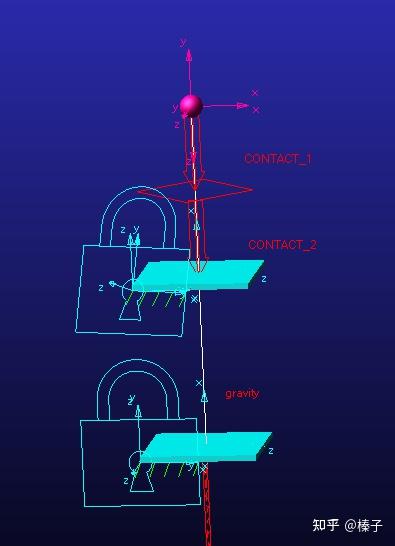

1.3.3接触的构建:分别建立小球与两个平台之间的接触,接触参数保持默认即可,接触构建完成后如图3所示。
图3 接触定义完成图
02 求 解
2.1 驱动条件:本次的驱动条件为垂直平台方向的重力。

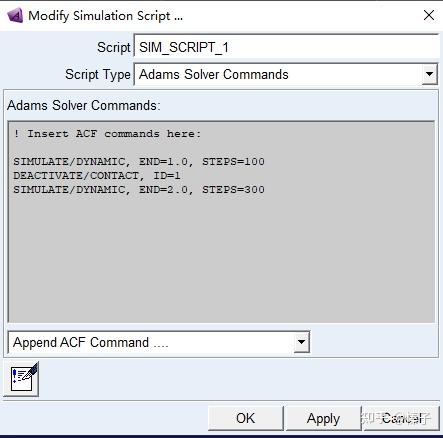

2.2 求解设定:创建求解脚本,以及接触失效,脚本设定如图4所示。
图4 脚本定义
03 后处理

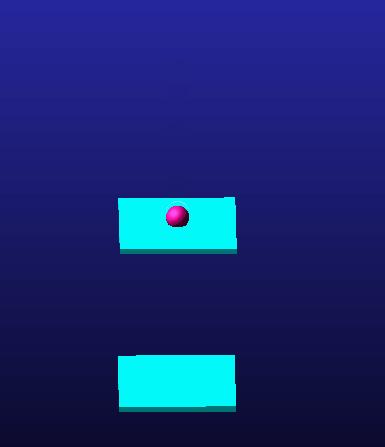

3.1 仿真动画:仿真完成后可以查看其动画,如图5所示,小球与上平台接触的1s后接触失效,小球掉落至下平台。
图5 结果动画
