Adams Car标准表目录结构说明，新手必看

它们是与基于模板的产品数据库一起分发的标准表集。无法重新配置TABLE条目。更改这些值将禁用基于模板的产品为实体类指定特性的能力。

当前工作目录是C:\Users\Administrator，但模型跑完结果找不到了，File→Open里搜不到刚建的悬架子系统。.acar.cfg文件里DEFAULT_WRITE_DB指向private，但private.cdb的实际路径是安装目录下的shared_car_database.cdb旁边那个，不是我工作目录下面那个。这两个private.cdb不是一个东西，前者是软件自带的模板和示例，后者才是用户自己建的。改配置文件的时候DATABASE private后面跟的路径必须是用户数据库的实际路径，写成了安装路径的话新建的子系统其实存到C盘用户目录下面去了。

标准表的顶层结构是一个.cdb目录带一堆.tbl子目录，每个.tbl存放一种类型的模型信息。shared_car_database.cdb是安装时自带的共享数据库，路径在MSC.Software\Adams_x64\20XX\acar\下面，里面包含乘用车和商用车的标准模板和子系统，templates.tbl下面是_double_wishbone、_macpherson、_trailing_arm这些模板文件，subsystems.tbl下面是TR_Front_Suspension、TR_Rear_Suspension这些标准子系统。private.cdb在用户HOME目录下，默认是C:\Users\当前用户名\private.cdb，用户自己建的模板、子系统、装配文件都存在这个数据库里。acar_concept.cdb也在安装目录下，存的是概念模型和柔性体示例，shared_car_database.cdb下面的柔性体示例TR_Front_Suspension_flex.sub就是从这个库里引用的。

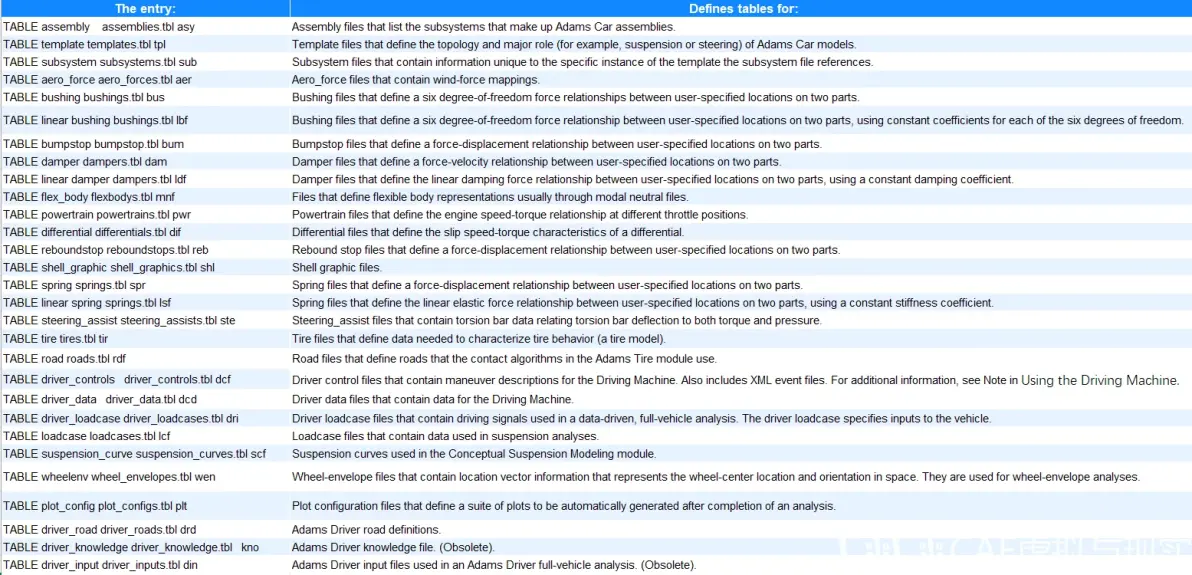

.tbl目录的种类从命名能看出来，assemblies.tbl存装配文件.asy，templates.tbl存模板.tpl，subsystems.tbl存子系统.sub，springs.tbl和dampers.tbl存弹簧和减震器特性文件，bushings.tbl存衬套属性，tires.tbl存轮胎模型，roads.tbl存路面文件，driver_roads.tbl存驾驶路径，loadcases.tbl存工况定义，plot_configs.tbl存后处理绘图配置。aero_forces.tbl、bumpstops.tbl、reboundstops.tbl、differentials.tbl、powertrains.tbl、steering_assists.tbl这些对应各自的功能模块。flex_bodys.tbl存MNF柔性体文件，autoflex_inputs.tbl存ViewFlex的输入文件，wheel_envelopes.tbl存轮跳包络数据，suspension_curves.tbl存悬架曲线，shell_graphics.tbl存图形显示配置，models.tbl存模型定义，auto_mnt.tbl存自动维护相关，driver_controls.tbl、driver_data.tbl、driver_inputs.tbl、driver_knowledge.tbl、driver_loadcases.tbl这一组都是驾驶机器人和SDI相关的文件。

文件命名规则有讲究，模板文件前面带下划线，_double_wishbone.tpl、_macpherson.tpl、_trailing_arm.tpl，这个下划线是模板的标识，不带下划线的就是子系统或者装配文件。子系统文件命名用TR_开头的是标准模板生成的，TR_Front_Suspension.sub、TR_Rear_Suspension.sub，前面还有FR_和RR_的前缀对应前悬架和后悬架。装配文件以.asy结尾。属性文件用属性名开头，spring_、damper_、bushing_这种，弹簧文件spring_400Nmm.properties之类的，具体看特性值。模块文件以.gel_control_arm这种格式命名。自己建的模板别用TR_开头，跟自带的混在一起后面分不清。

.acar.cfg文件在用户HOME目录下面，C:\Users\用户名\.acar.cfg，注意文件名前面有个点。打开之后几个关键设置，ENVIRONMENT MDI_ACAR_USERMODE standard改成expert才能进模板界面，DATABASE private后面跟用户数据库的实际路径，DEFAULT_WRITE_DB private确保新建文件存到用户库而不是共享库，DATABASE_ORDER控制搜索顺序。共享配置文件acar.cfg在安装目录的acar下面，里面存的是安装时自带的数据库路径，用户改的是自己的.acar.cfg，两个文件不冲突，系统先读共享的再读用户的覆盖。命令行启动的时候acar.cfg可能读不到，HOME环境变量指向不对的话配置文件就加载失败，这种情况要么手动设置HOME要么把.acar.cfg拷到工作目录下面。

数据库搜索顺序影响文件加载，DATABASE_ORDER里private排在shared前面的话，同名文件优先从private里找，找不到再去shared里找。这个机制在迭代自己的模板的时候有用，建一个跟shared里同名的模板放在private下面，系统先加载自己修改过的版本，不用动共享库里的文件。每个项目单独建一个数据库，别混在private.cdb里，项目A的模板和项目B的模板混在一起找起来费劲，acar.cfg里加一行DATABASE proj_a D:\projects\proj_a.cdb，DEFAULT_WRITE_DB改成proj_a，跑项目A的时候结果就全存到D盘了。

标准界面里新建子系统的时候默认存到DEFAULT_WRITE_DB指向的数据库，但打开的时候搜索顺序决定了先看到哪个库里的文件，同一个模板名在多个库里有的话列表里会出现多个同名项，看路径区分。导出装配文件的时候选数据库，File→Export→Assembly，Target Database选目标库，选错了就存到共享库里去了。共享库不建议直接写入，专家模式下可以改但改坏了影响所有项目，自带的模板改之前先拷一份到private下面再改。

D:\adams\car_db\下面按项目建库，proj_a.cdb、proj_b.cdb各一个，每个库下面templates.tbl、subsystems.tbl、assemblies.tbl分开，acar.cfg里DATABASE_ORDER按项目切换，跑哪个项目改哪个顺序。下一步把常用的双横臂和麦弗逊模板从shared里拷到proj_a下面再改，改完在acar.cfg里加一行……
