Adams、Ansys Workbench和Matlab均广泛应用于工业领域中，不少从事和学习相关内容的科研工作者及在校生，也在不断对比不同软件之间的差异，因此本篇文章以简单的四连杆机构为例进行分析，对比不同软件中结果的差异。

图1为四连杆机构的基本尺寸长度，其中曲柄长度为100mm，连杆的长度为240mm，摇杆的长度为300mm。

   图1 四连杆机构


01 Adams分析

直接在Adams中进行模型的构建，同时创建好对应的连接关系，连接关系如下表所示。创建完成后Adams动力学模型如图2所示。

部件1部件2连接关系大地曲柄转动副曲柄连杆转动副连杆摇杆转动副摇杆地面转动副

   图2 Adams动力学模型构建


同时在在曲柄与底面之间的转动副添加驱动，驱动函数为1d*Time。设置仿真时间为360s，仿真步长为360，通过仿真得到如图3所示的动画结果。

GIF

   图3 运动动画(Adams)


02 Workbench分析

使用三维建模软件SolidWorks模型创建，其尺寸与图1中一致。在Workbench中创建刚体动力学模块，将模型导入并创建好对应的连接关系，其连接关系如图4所示。并且在曲柄和地面之间的转动副添加载荷条件，仿真完成后得到如图5所示的动画结果。

   图4 Workbench连接关系构建


GIF

   图5 运动动画(Workbench)


03 Matlab分析

已知四连杆机构的相关参数，通过数学公式便可推导出其运动学模型，并将其运动学模型利用Matlab语言进行编写，其代码如图6所示。

   图6 Matlab代码


04 结果对比

分别查看Adams、Ansys Workbench和Matlab中连杆与摇杆之间的夹角，其结果图分别如图7、图8和图9所示，结果表明，不同的软件得到的四连杆机构结果均一致。

   图7 Adams仿真结果

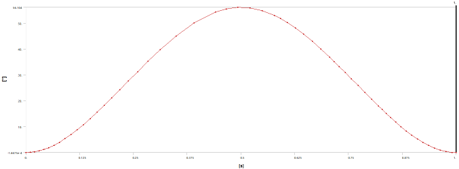

   图8 Workbench仿真结果


   图9 Matlab仿真结果
