Hypermesh与Abaqus联合仿真流程：模型高效导入

一、hypermesh模型导出

单个component（hypermesh）对应part（abaqus），利用inp文件做中间文件。

在操作前注意：

将需要的网格放入hypermesh中的一个component中，比如本例中只需要三维网格，但有两个component，因此将对应的三维网格放入对应的component中，删除多余的网格和几何信息。

Abaqus的命名规则有特殊要求，因此在文件导出hypermesh前需要检查component的命名，注意命名不能有小数点、开头必须是英文字符、不能是abaqus关键词。

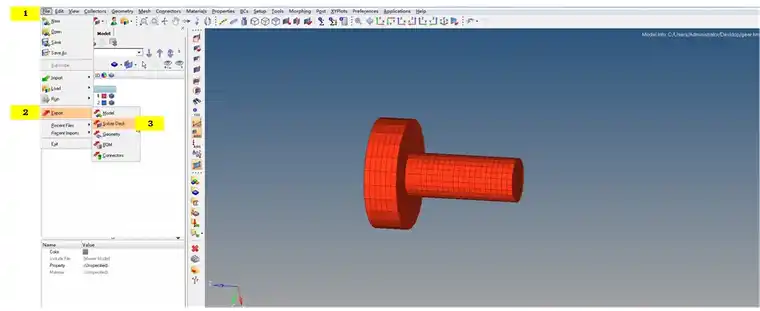

做好设置后按如下步骤操作：

二、abaqus导入

按component顺序依次导入模型，成为abaqus中的part。

File—import-model  对应的inp文件。

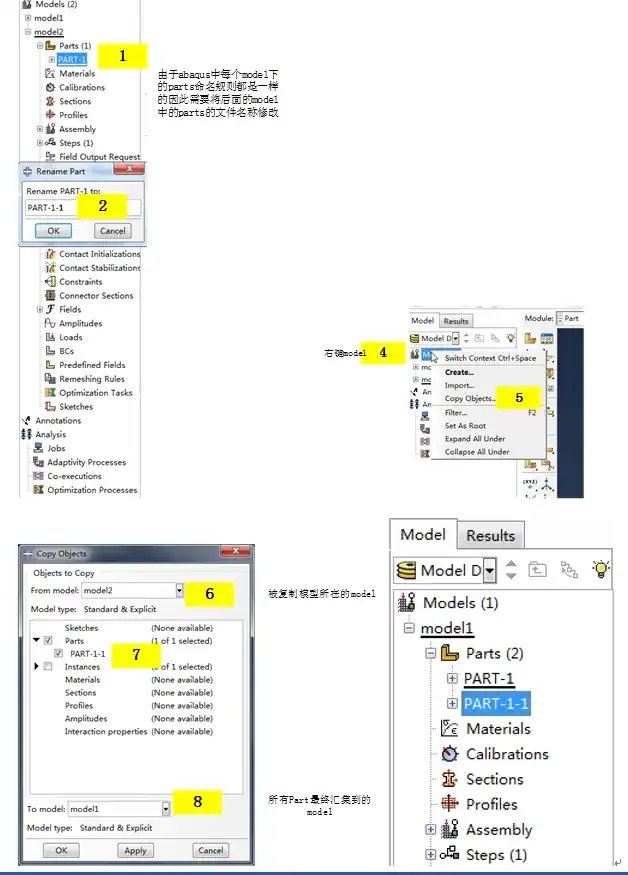

依次导入后，导入几次就产生多少个model，然后按以下操作将模型进行规整。完成操作后所有parts就汇集到了最终的一个model中
