CATIA 三维设计软件在汽车白车身焊接生产中的应用越来越广泛，简单的焊接夹具一般不需要受力分析，设计时强度系数都会放大一些，所以强度基本都能满足使用要求。而机器人抓手由于要考虑机器人负载等因素，设计过程中不能把强度系数放的太大，此时设计过程中的应力分析就比较重要了。同时要满足抓手的刚性，因此要对所设计的抓手进行受力分析，控制在合理使用范围内。
在做分析前，我们要先将设计数据进行处理后再进行有限元分析，以下是操作方法步骤：

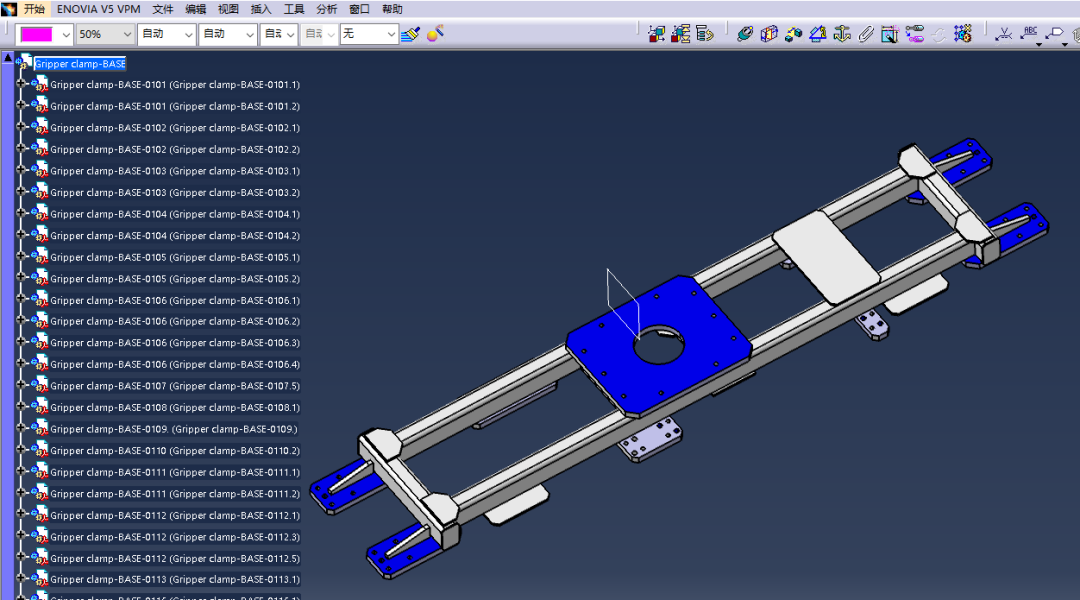

Step1：打开夹具抓手Base板，目录树内有多个Part零件组成，要转换成单个Part才可以进行受力分析。

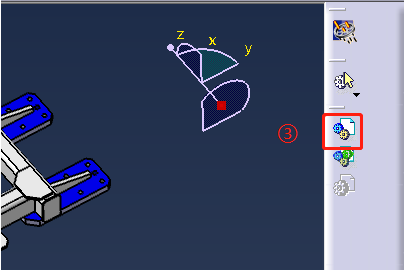

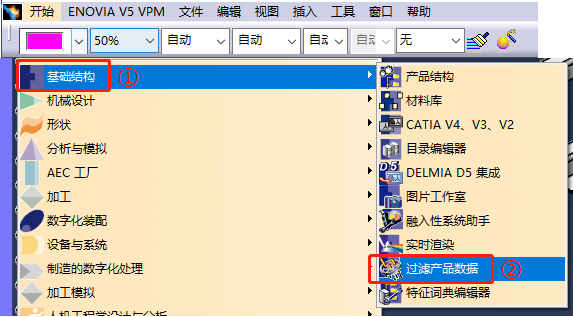

Step2：双击Product结构树激活，再点击【开始】菜单，选择【基础结构】下的【过滤产品数据】，再选择右侧工具栏的【产品至零件】。

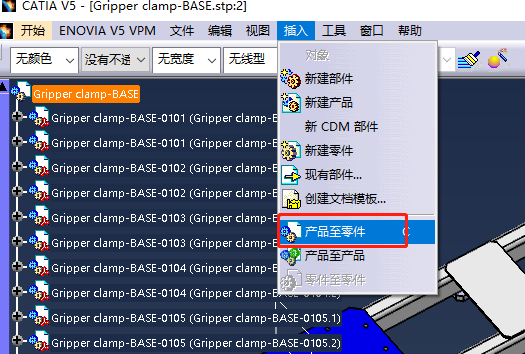

或者在状态栏【插入】菜单中，直接选择【产品至零件】。

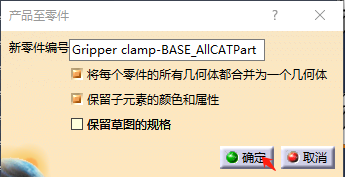

点击确定。
此时Part会全部转化为几何体，但仍不能受力分析
