CATIA焊接设计功能详解

处理焊接组件的应用程序。为用户提供了15种焊接类型（ISO标准）以创建焊接，零件准备和相关注释。

该产品通过先进的焊接工艺解决了机械和工具行业的问题。在3D数字模型中创建焊缝将使设计人员能够管理数字预组装，质量惯性，空间保留和绘图注释。

完整且统一的焊接设计工作流程解决方案：

• 根据15种焊缝形状（1个圆角/ 7槽和7种双焊缝）和基于ISO标准的准备工作创建焊接操作。
• 自动倒角零件和边缘以准备焊接 在零件和规格之间创建关联特征，以便于修改。
• 用户定义焊接 所有焊缝特征都集成到3D设计中：质量惯性，预留空间，从而提高了置信度和成品质量。
• 焊接可视化和规格显示在绘图环境中以提供完整的文档。​​​

角色/功能

焊接设计的专用工作台

Assembly Design 1相关的工具栏和专用的焊接工具栏。由于CATIA Weld Design 1（WD1）产品专注于焊接装配，因此用户可以在一个工作台上使用所有工具来处理整个装配焊接过程。

• 根据15种焊缝形状（1个圆角/ 7槽和7种双焊缝）和基于ISO标准的准备工作创建焊接操作。

高效，直观的工具来创建焊接操作

直观和交互式的对话框可指导用户进行焊接过程的规范。根据焊接类型，邀请他选择2至4个几何形状。然后，将自动创建焊接元素，并可以通过同一智能界面轻松对其进行修改。

• 根据15种焊缝形状（1个圆角/ 7槽和7种双焊缝）和基于ISO标准的准备工作创建焊接操作。

自动准备要焊接的零件

根据用户选择的焊接类型和他先前定义的规格，CATIA-焊接设计1（WD1）将自动准备要焊接的零件，除了焊接物理元素之外，还创建了相关的装配特征。准备的长度可以由用户控制，它允许在给定零件的同一边缘上焊接多个零件。可以选择在焊接部分的接触区域而不是整个边缘上进行准备。

• 根据15种焊缝形状（1个圆角/ 7槽和7种双焊缝）和基于ISO标准的准备工作创建焊接操作。

关联3D几何和2D批注保留设计意图

使用CATIA-焊接设计1（WD1）创建的焊缝会生成3D几何图形和2D注释。用户可以在移动，更换，删除或修改零件的情况下获得完全一致的关联性（焊缝创建和准备），因此可以设计出具有充分灵活性和先进生产率的焊缝。

• 根据15种焊缝形状（1个圆角/ 7槽和7种双焊缝）和基于ISO标准的准备工作创建焊接操作。

用户定义焊缝以获得完全的灵活性

此功能使用户可以将任何零件声明为焊缝的表示形式。优点是用户可以创建非标准焊缝，但系统会将其作为焊缝处理。因此，它将被考虑用于牵伸，质量，惯性，材料应用以及焊接元件的所有下游使用。

• 根据15种焊缝形状（1个圆角/ 7槽和7种双焊缝）和基于ISO标准的准备工作创建焊接操作。

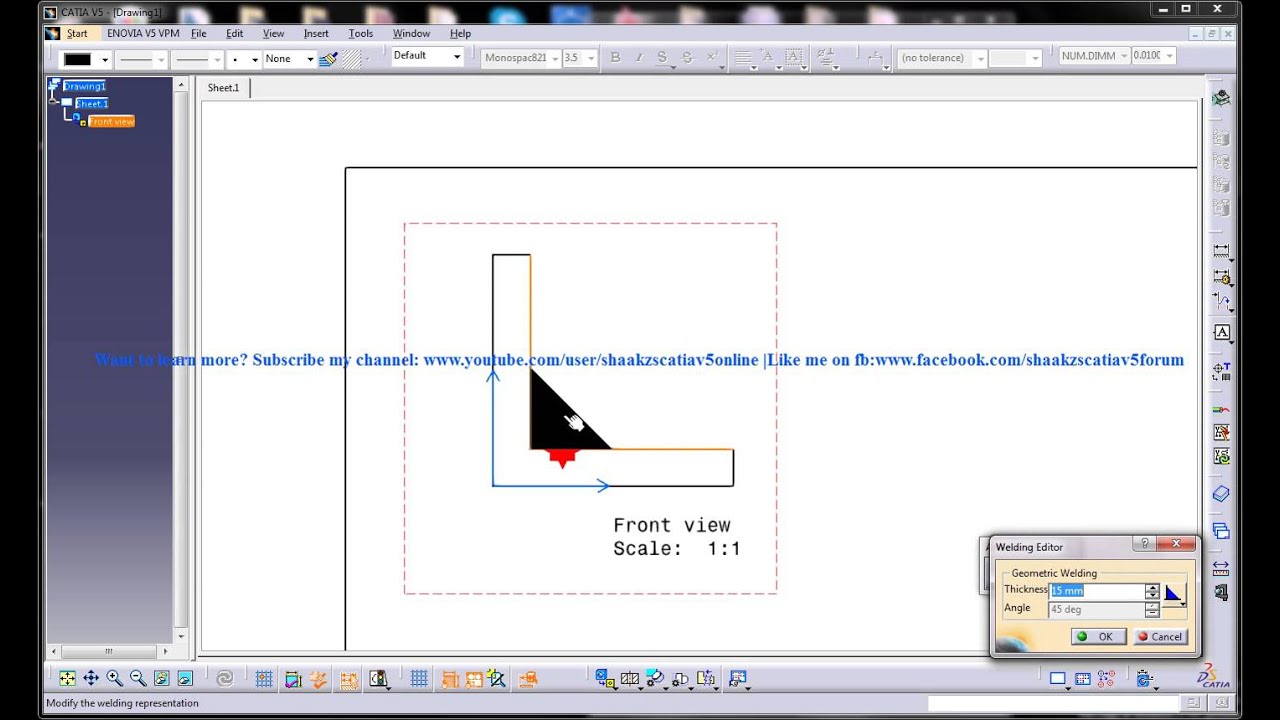

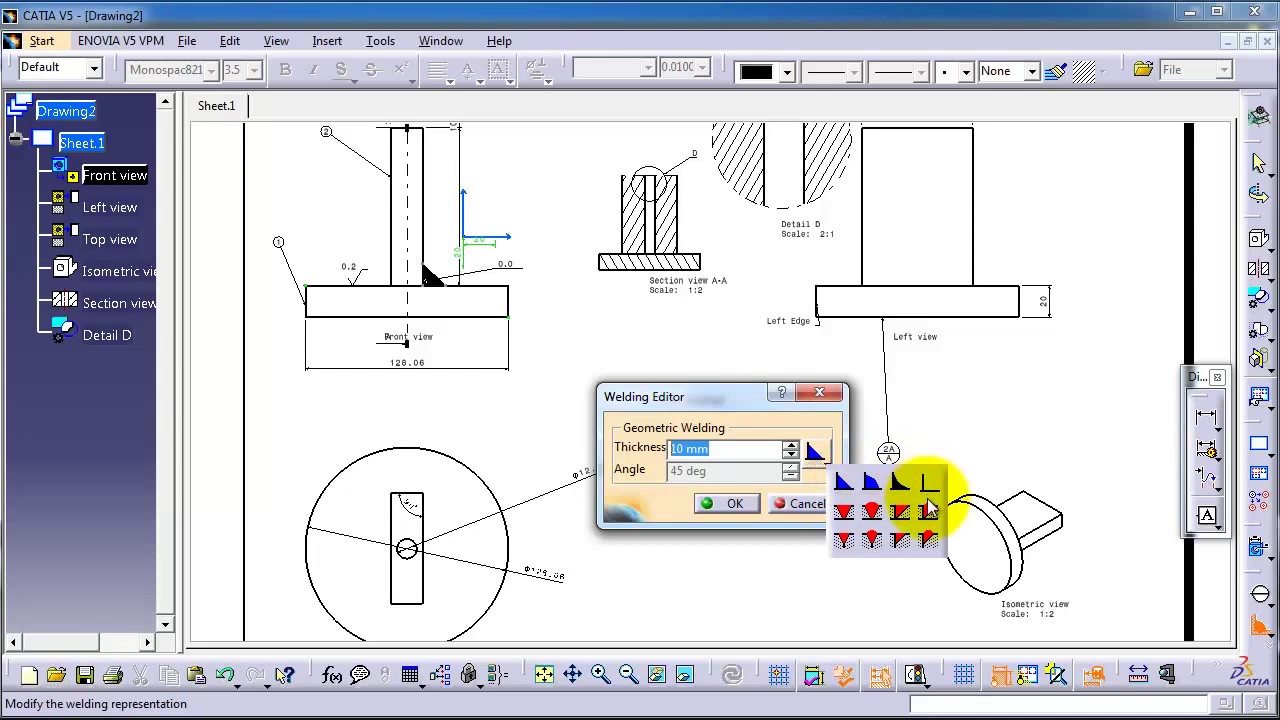

在草稿中集成

焊缝会在视图，剖视图和剖切中自动生成，并受装配的“隐藏线移除”可视化模式影响。2D Welds注释也会自动创建。

• 根据15种焊缝形状（1个圆角/ 7槽和7种双焊缝）和基于ISO标准的准备工作创建焊接操作。

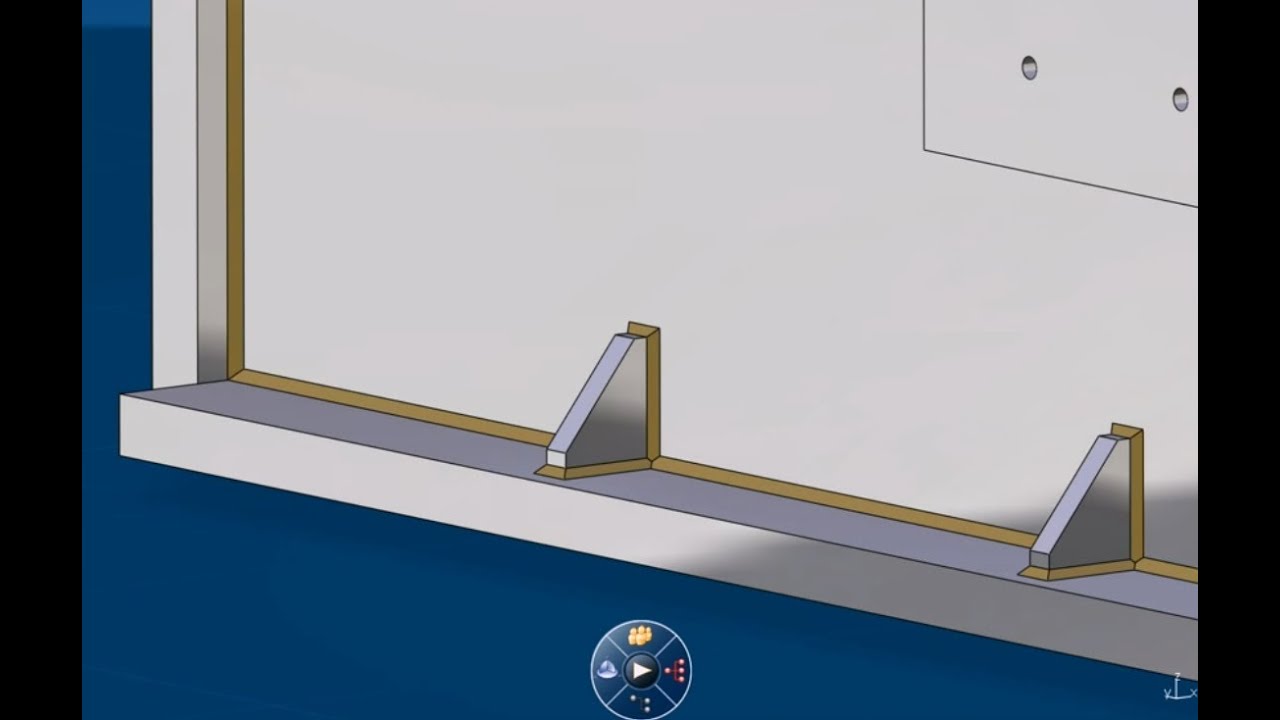

集成到3D设计中

焊接带的质量和惯性被添加到整个装配体的质量和惯性中，以便用户指定焊接材料可以执行相关的计算。焊接也可以集成到组件的碰撞中。可以在Knowledgeware产品中将焊接属性考虑为几何参数或工艺参数。CATIA-焊接设计1（WD1）为用户提供了先进的设计生产力，并且是一种可靠的方式，可以将焊接工艺整合到全球3D装配设计中，并将其集成到数字模型中。

• 根据15种焊缝形状（1个圆角/ 7槽和7种双焊缝）和基于ISO标准的准备工作创建焊接操作。
