BASE孔位表是指在选择一个精度要求比较高的销孔或是指定的测量孔来作为基准孔，其它孔的位置可用相对于基准空的坐标值来表示，并可以自动生成孔编号、坐标值和孔径的列表。下面我们就来看看详细的教程。

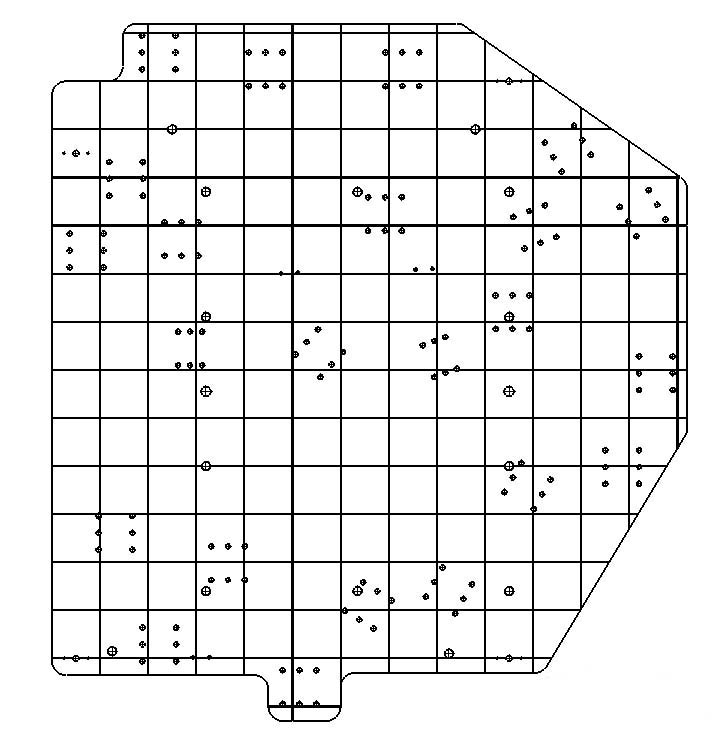

1、首先，在CATIA中将BASE的孔所在视图投影到2D图纸上。
2、然后按住左键选中该视图。
3、单击“尺寸”工具中的“孔尺寸表”。

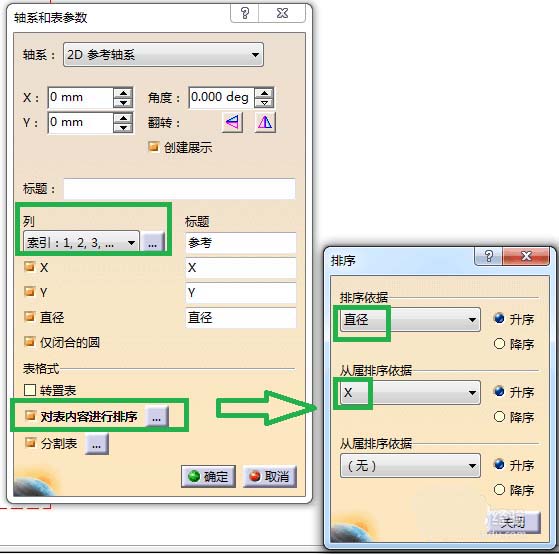

4、这时会出现“轴系和表参数”对话框。按如图所示设置“列”中的“索引1,2,3”，以及“排序”中的“排序依据”。

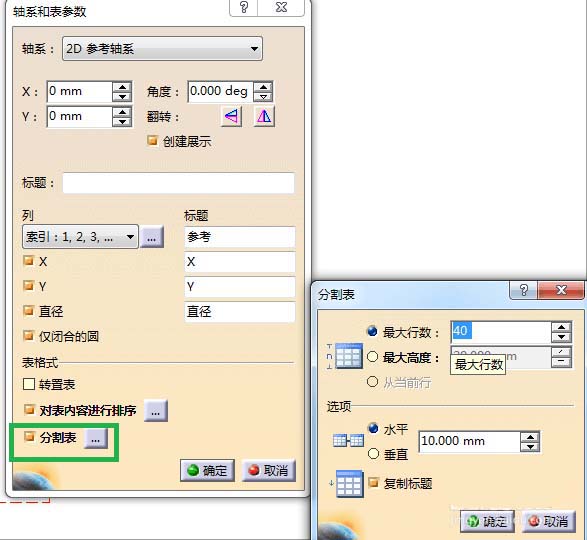

5、然后设置“分割表”的格式。

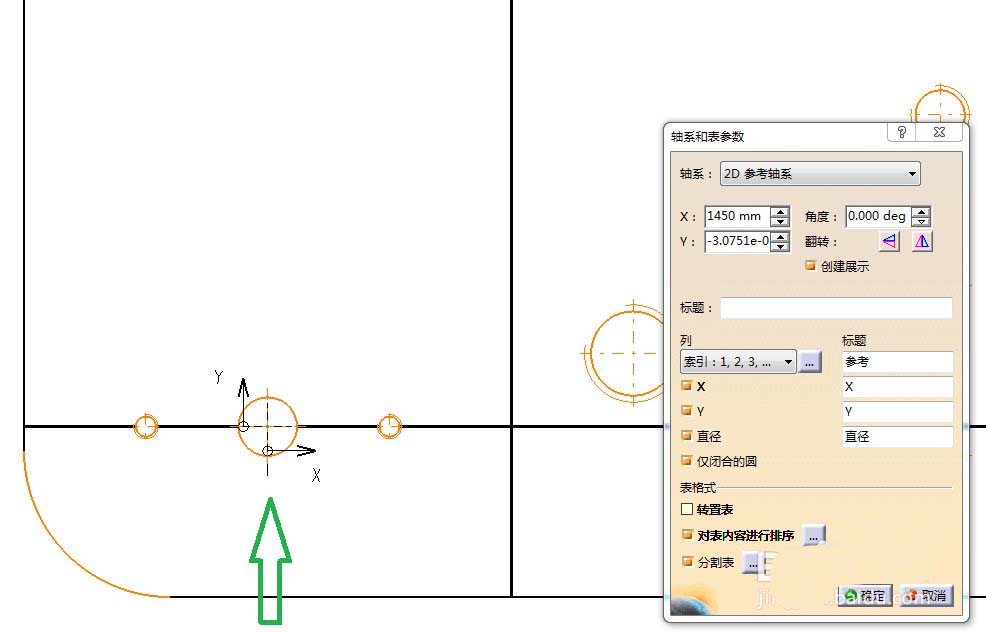

6、选中一个基准孔，选择其轴线作为X轴与Y轴，然后点击“确定”关闭“轴系和表参数”对话框。
7、这样孔位表就出来了。
BASE孔位表一般用于加工零件的某一表面上孔的数量比较多的情况。以上就是CATIA孔位表的制作方法，希望大家喜欢，请继续关注脚本之家。
