CATIA如何创建无关联几何投影？操作步骤详解

在 CATIA 里创建“无关联”的投影几何，核心就是打断投影结果和原始几何之间的“父子关系”。这里有几种常用的方法，按操作习惯可以分为两类。

核心操作方法

方法一：投影后“隔离”（最常用）

这是最直接的方法，先正常创建投影，再切断它与原始元素的关联。

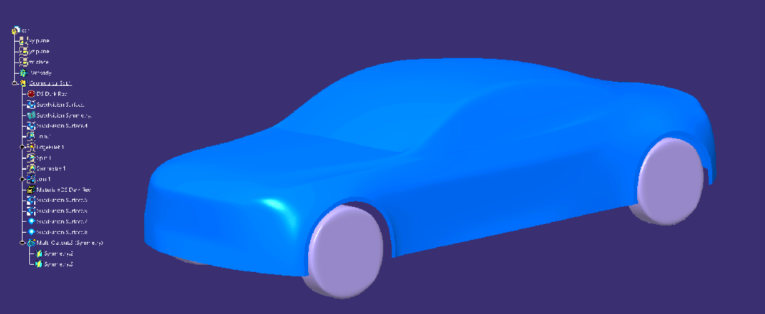

1.  创建投影：在“草图”或“创成式外形设计”（GSD）工作台，使用“投影3D元素”或类似命令，将需要的3D元素投影到目标平面上。

2.  执行隔离：在结构树或绘图区右键点击投影生成的元素（通常为黄色或紫色），在菜单中选择“xxx对象 -> 隔离”。

3.  完成：隔离后，元素会变为白色，表示它已是一个独立的几何图形，可以自由编辑、移动或删除，不再受原始元素影响。

> 请注意：隔离是不可逆的，一旦操作，投影和原始几何的关联就永久切断了。

方法二：创建时直接生成“基准”元素

在“零件设计”工作台创建点、线、面等基准元素时，可以使用“创建基准”功能，直接生成无历史关联的独立元素。

1.  点击创建基准元素的命令（如“点”）。

2.  在对话框下方点击“创建基准”图标。

3.  选择外部几何作为参考。

4.  点击“确定”，生成的元素就是完全独立的。

注意事项

  投影默认是关联的：CATIA默认创建的投影与原始元素关联，因此当原始几何变化时，投影会自动更新。

  隔离是不可逆的：执行“隔离”命令会永久切断关联。如果只是想暂时隐藏关联，可以考虑隐藏原始元素而非隔离。

  “取消关联”选项：在一些情况下（如导入STP时），对话框中可能有“取消关联”选项，勾选后可直接生成无关联几何。

  “复制/粘贴”的特殊性：直接“复制/粘贴”几何元素可能会保留关联，并非可靠的无关联方法。
