ANSYS Workbench目标参数优化案例分析：设计优化实战

创建模型

在ANSYS Workbench中选择静态结构模块，使用默认结构钢材料，打开SCDM创建目标模型，如下图所示。

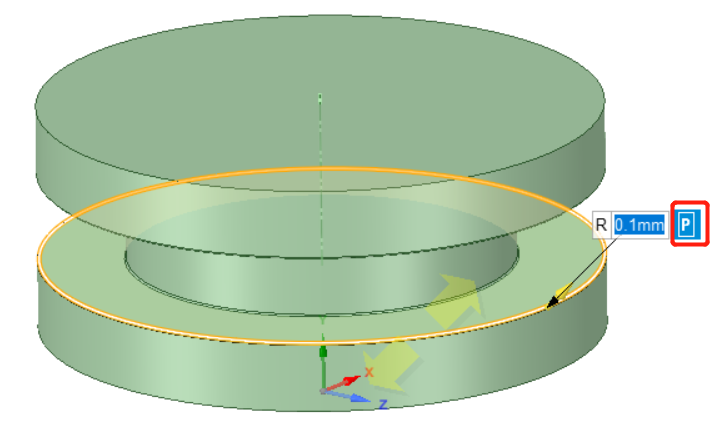

选择需要创建圆角的边线，在拖动模型下拉动创建圆角。此时，点击尺寸半径旁边的P框，可将该尺寸作为（注意：要同时选中四条边线）。如下图所示，会在SCDM的组件界面和Workbench主界面同时出现参数 驱动 。

网格设置与目标选择

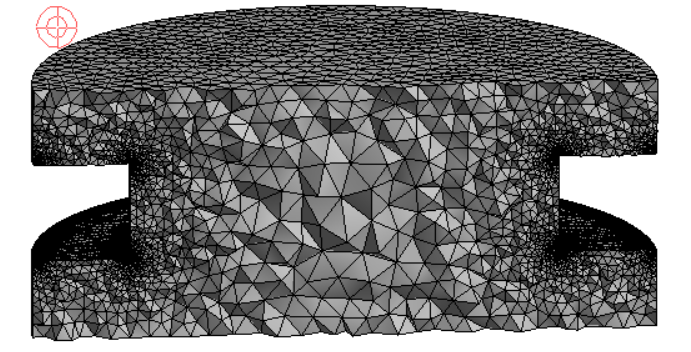

网格划分算法选择Curvature，能够实现对边、角等识别并加密，设置传递速度、曲率法角等参数。这里只做演示，不再考虑网格无关性等情况。

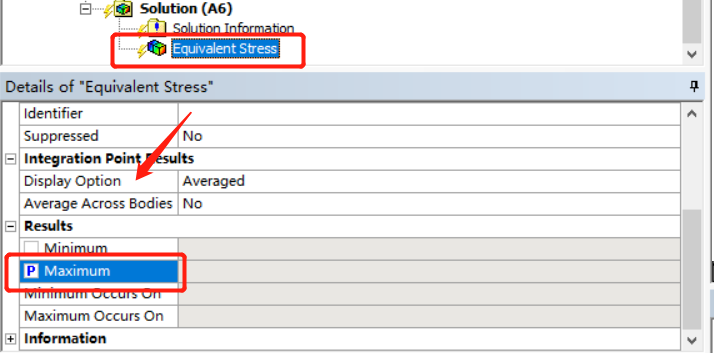

将最大等效应力作为优化目标，点击左侧的框，将会出现P的字样，选择成功。

驱动圆角尺寸改变时，系统会自动划分网格并计算，将最大等效应力值作为目标值进行优化。

参数设置与结果 仿真

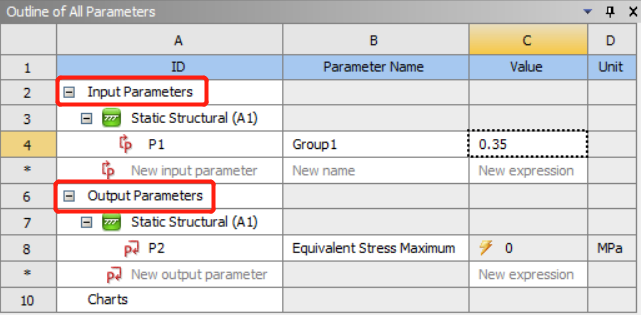

打开Parameter Set，窗口左侧展示了输入参数和输出参数。表示圆角尺寸对最大等效应力的影响。

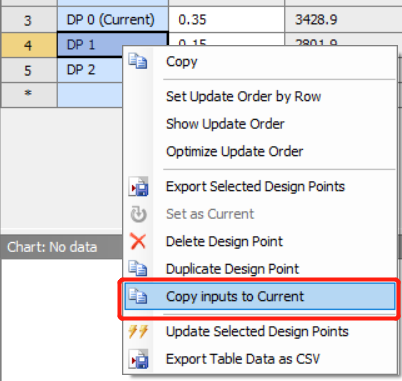

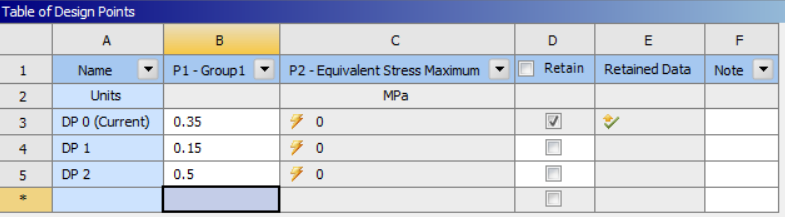

在右侧窗口设置参数值。当前参数值为0.35mm，右侧retain可以选择是否保存仿真结果文件。

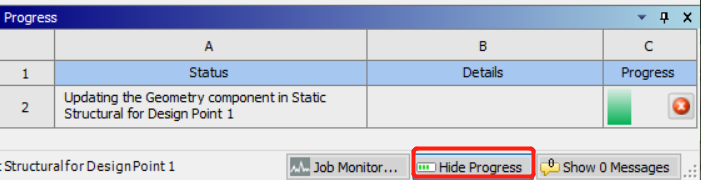

点击右下角可以显示仿真进程，目前正在对 设计 点0进行仿真。

仿真结果将会依次展示在参数设置窗口。
