Cadence 17.4 PCB绘制完整流程

一、新建PCB文件

方法一：File->New；在Drawing Type中选择Board；在Drawing Name中填写PCB名字，在Brose...内选择PCB文件所在文件夹。 方法二：在Drawing Type中选择Board（wizard）注意：该方法没有办法进行板边的倒角。

二、设置PCB参数

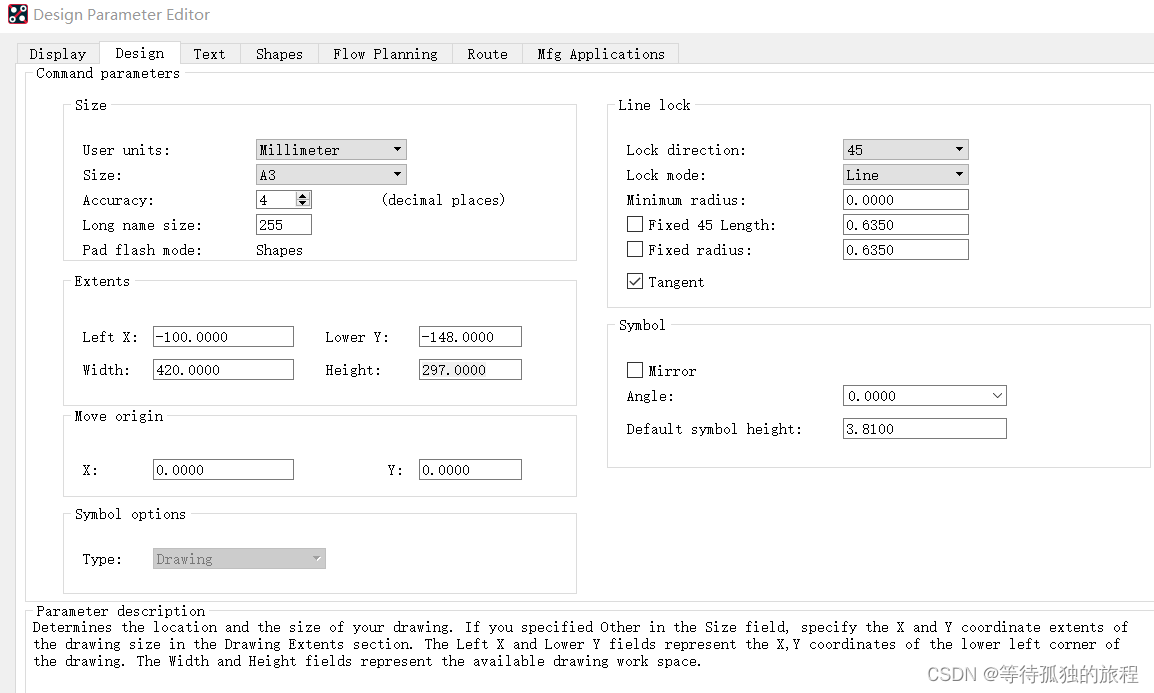

Setup->Design patrameters->Design和TextText是设置丝印大小，可以根据需求在Setup text sizes中自行添加。设置如下图所示。

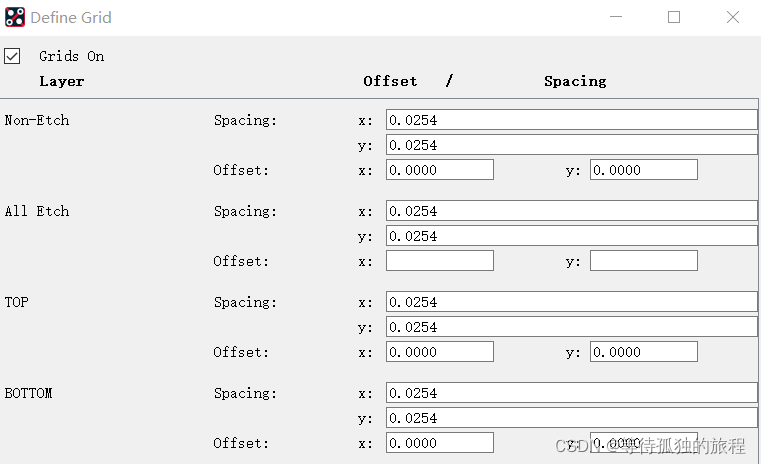

打开网格方法一：Setup->Design patrameters->Display中勾选Grids on->Setup grids中设置参数方法二：Setup->Grids设置如下图。

三、画PCB板边

Add->Line;在Options中选择Board Geometry和Outline在窗口命令中输入板子的大小值例：x 0 0    ix 10    iy 10    ix -10    iy -10该命令即绘制以（0,0）为原点的边长为10mm的矩形PCB板。

四、板边倒角

Manufacture->drafting->chamfer(斜面)/filter(圆角)->点击相邻的两边

五、放置安装孔

安装孔绘制链接：https://blog.csdn.net/qq_36691432/article/details/122196198Place->Manually，在Advanced Setting中选择library；在Placement List中选择Mechanical symbols->选择所需的安装孔封装，放置。注意：提前设置library的路径。

六、设置布线区域

Setup->Areas->Package Keepin（允许器件摆放区域，比板子边界小2mm）Setup->Areas->Route Keepin（允许布线区域，比板子边界小3mm）

七、 尺寸标注

Manufacture->Dimension Environment->右击，选择parameter；Tolerancing选项卡中勾选USE tolerancing；右击，选择Linear dimension->点击任意边框线

八、导入网表文件

File->Import->Logic/netlist->设置导入的文件->Import

九、设置层叠结构

Setup->Cross section(内电层设置为plane)
