版图前准备操作

画好原理图，打好pin脚（pin最好以全大写的形式书写，以防后续操作中可能出现Bug）

查看所使用工艺库的design rule文件，确定栅格单位设置大小

在准备绘制的原理图界面启动layout XL/GXL

在layout界面按e，设置网格大小与design rule匹配

直接根据原理图生成版图

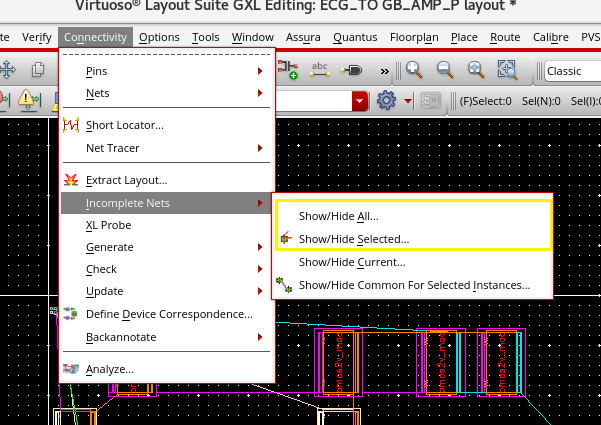

根据原理图连接关系显示版图中未连接的飞线

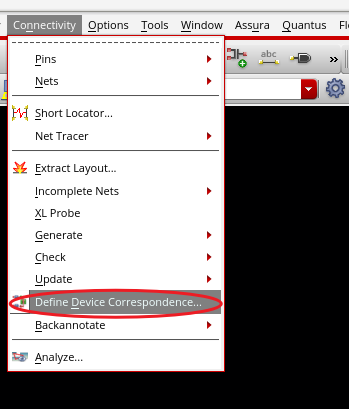

查看和更改原理图与版图中器件对应的链接关系

shift + f：显示器件版图细节

版图的构成：元器件（工艺厂商提供）、器件连接、阱连接、IO和PAD

模拟电路版图简略设计流程：

导入元器件 ——> 根据原理图连接关系进行版图布局（添加dummy器件），匹配器件相对位置摆放  ——>  规定金属走线横竖与奇偶的关系，元器件连接  ——>  阱和衬底连接  ——>  DRC / LVS 检查 ——> 寄生参数提取

基础操作

鼠标

左键单击 –> 选中或确定操作。如果点击处包含多个层次，则左键多次单击是在不同选中层次间切换

按住左键 –> 选中区域内所有组件

右键单击 –> 扩展操作

按住右键 –> 将原理图自适应到所选中的区域

滑动鼠标滚轮 –> 放大和缩小原理图界面

Shift + 滑动鼠标滚轮 –> 水平滚动原理图界面

Ctrl + 滑动鼠标滚轮 –> 垂直滚动原理图界面

按住shift可多选

按住Ctrl可取消多选

下述键盘快捷键操作中，开启大写锁定后，大部分字母按键都会等价于Shift + 该字母按键

键盘

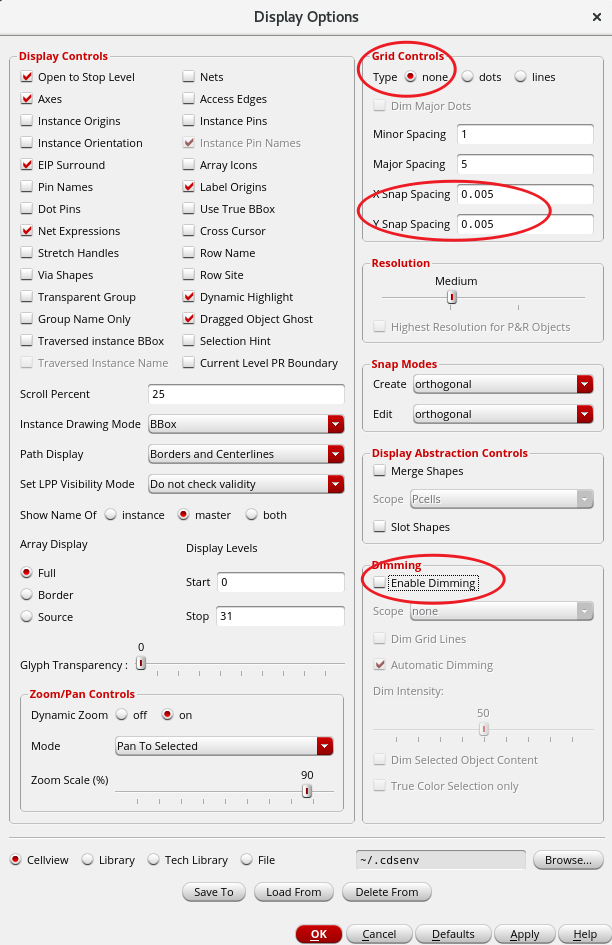

e –> 打开显示选项。可修改网格点大小，开启display dimming，不显示网格点等等

Ctrl+F or Shift+F –> 切换是否显示组件版图细节

f –> 自动将原理图放大到适合屏幕窗口的大小

shift+z  –> 放大界面；

ctrl+z–> 缩小界面；

tab  –> 以点击位置为画面中心。

i –> 添加组件

q –> 编辑选中组件的属性

shift + q（Q） –> 查看当前窗口的属性

ESC –> 取消操作

u –> 撤销上一步操作

Shift + u –> 恢复下一步操作

delete –> 删除

ctrl + D –> 取消选择，用鼠标点击空白区域也可实现

F2 –> 保存

F3 –> 打开基础操作的扩展选项

标尺下F3可以调整标尺的大小

F4 –> 全部/部分选择模式切换。在图形比较复杂时，可以仅框选图形一部分就同时选中多个图形

r –> 添加矩形，一般用于绘制有源区等层

p–> 添加路径，一般用于金属走线（layout XL下可以直接延展对应边界）

Shift+P–> 添加多边形

n –> 切换操作编辑方式，默认90°，在菜单栏中可以观察，90°/45°/任意角度三种模式间切换

m –> 移动组件

Shift + M –> 组合所选中的多个图形（对metal来说，先要保证两者在物理逻辑上是相连接）

c –> 复制元素

Shift + c –> 裁剪图形

Ctrl + s  –> 修改通过p产生的连线走向

k –> 添加标尺

Shift +k –> 去除所有标尺

s –>  拉伸

a –> 快速对齐

以上大部分操作使用时都可以按F3打开扩展选项

o –> 添加过孔。mode选择stack可以直接创建多层通孔

Shift+o –>旋转

t –> 查看点击位置包含的所有元素

g –>  切换鼠标是否自动吸附近元素(层次不多的时候比较方便，复杂的时候反而有副作用)

Shift + g –> 添加 Guard Ring

Multipart Path——用于画guard ring或衬底

层次化操作

x –> 在当前界面编辑所选定的layout子模块（左键双击也可以实现该功能）

Shift + x –> 以新的界面编辑所选定的layout子模块

Shift + b –> 返回上一层的layout

进阶操作

左侧绘制选择栏中used勾选只显示所用层、NV勾选可只显示某些层，AV勾选显示所有层

有些情况下，对齐和组合的快捷图标是隐藏的，组合的可以通过拖动下方当菜单栏右侧的三个横线以显示

对齐通过右键菜单栏打开

对齐间距对模块以最外层测量为准，对MOS管似乎是以AA为准，对齐时第一栏数字（默认单位为um）为对齐方向距离，第二栏数字为对齐垂直方向距离，如果不勾选则不会调整对齐间距

暂时屏蔽组合

设置选择保护（进行高层版图连接时，避免误触选择到子元件）

设置成功后黄色线高亮表示对应元件被锁定，后续操作中无法被选择

XL 功能

XL probe

高亮选中元素所有相关的连接关系

根据layout修改原理图（需要在layout界面先选好要修改的器件，在点该选项）

根据原理图修改layout（需要在layout界面先选好要修改的器件，在点该选项）

定义链接关系

在原理图中绘制新的器件并选中后，进行新器件导入（可用于dummy管添加）
