Cadence中运放性能参数仿真详解（一）

1、开环增益与相位裕度

电源电压 VDD=3V，VP 输入电压 1.5V，VN 输入电压 1.5V 直流并叠加 1V 交流电压，扫描频率从1Hz至 100MHz

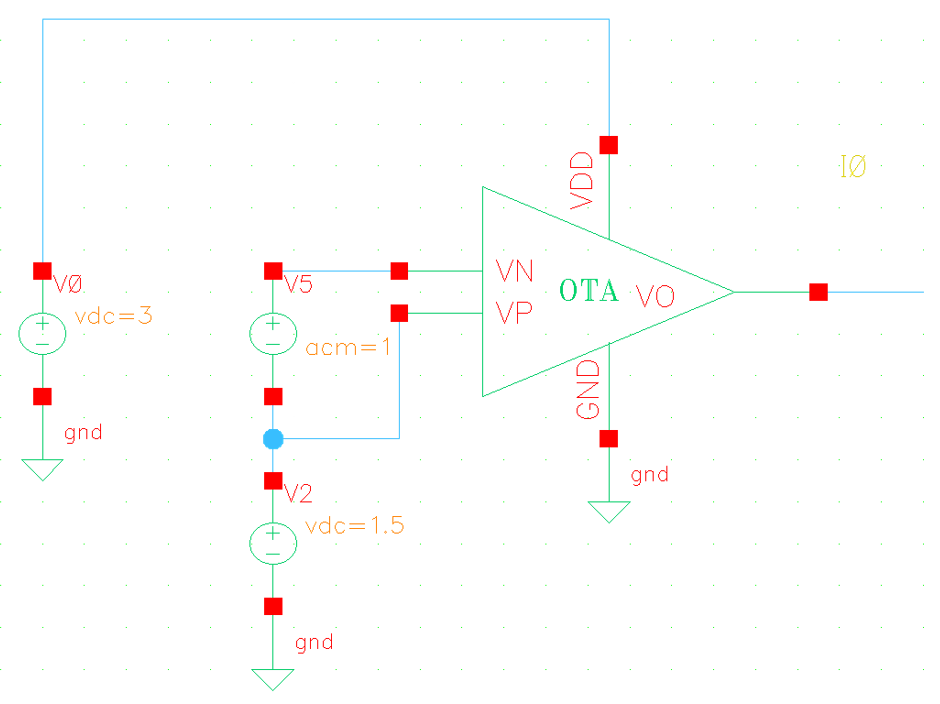

   交流小信号仿真图

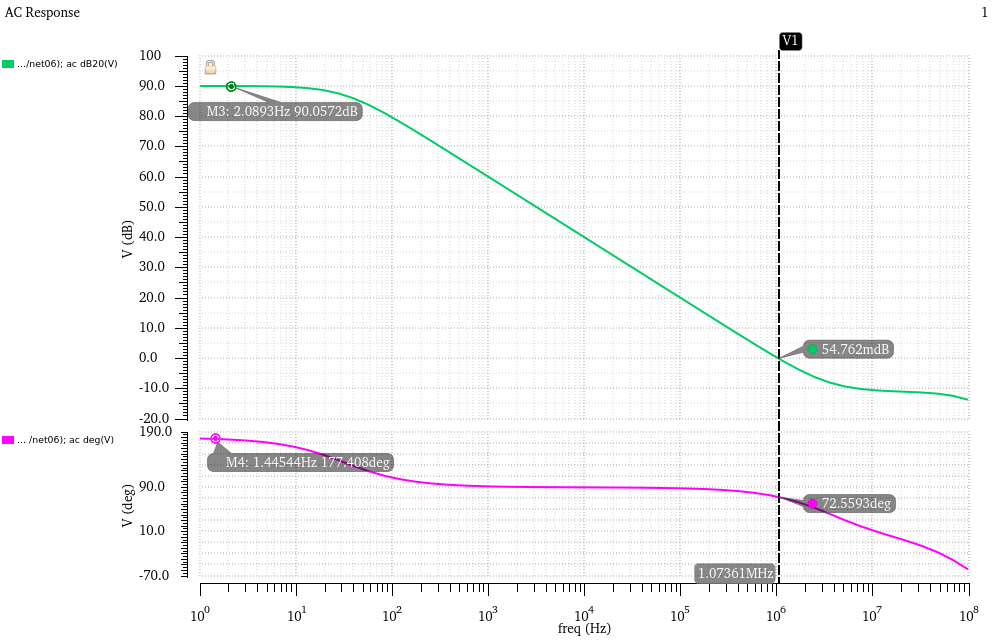

   tt 工艺角下仿真的运放波特图


可以看出相位裕度为 72 度，单位增益频率为 1.07MHz

2、共模抑制比（CMRR）

电源电压 VDD=3V ，将运放的反相输入端VN和输出端VO用一个仅包含 1V 交流电压的电压源连接，该电压源的正端和运算放大器的反相输入端相连；同相输入端VP输入 1.5V 直流并叠加 1V 交流电压，扫描频率从1Hz至100MHz

   CMRR仿真图

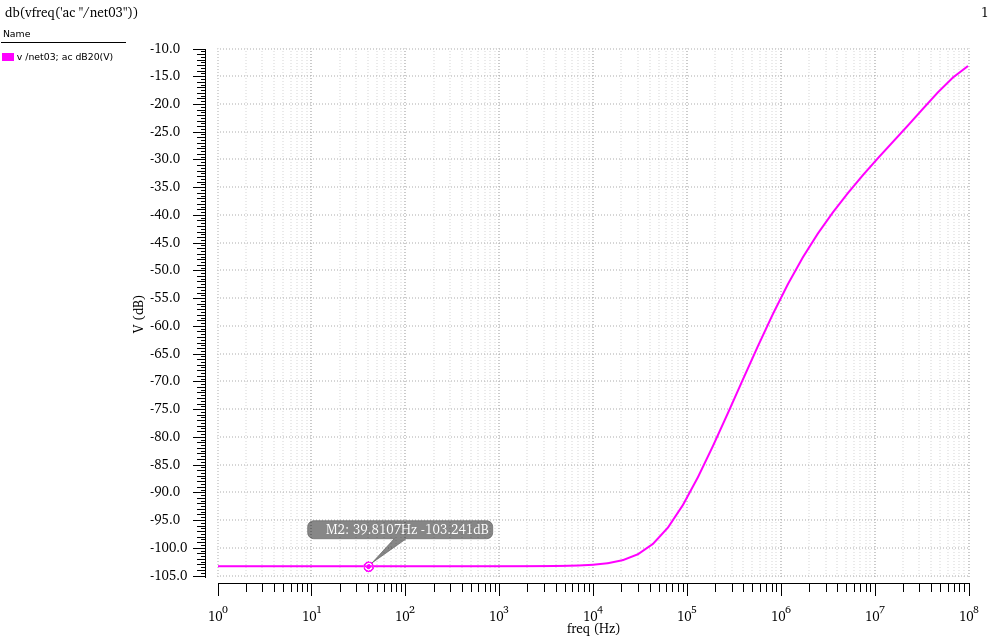

   CMRR仿真波形图


共模抑制比为 103dB

3、电源电压抑制比（PSRR）

电源电压 VDD为 3V 直流电压叠加 1V 交流电压 ，将运放的反相输入端VN和输出端VO短接，同相输入端VP输入 1.5V 直流电压，扫描频率从1Hz至100MHz

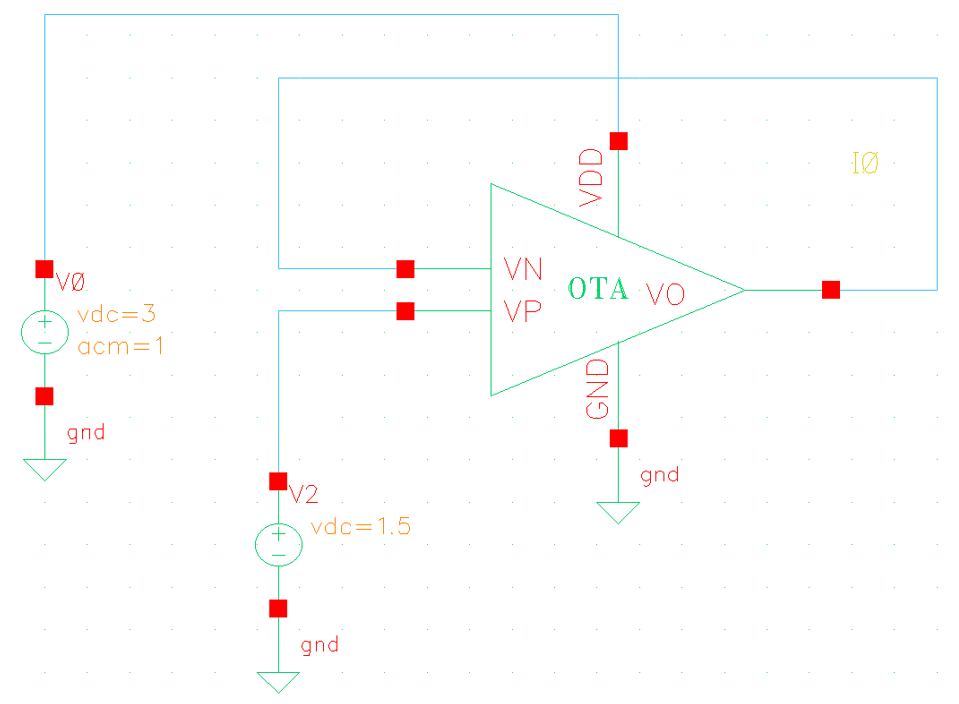

   PSRR仿真图

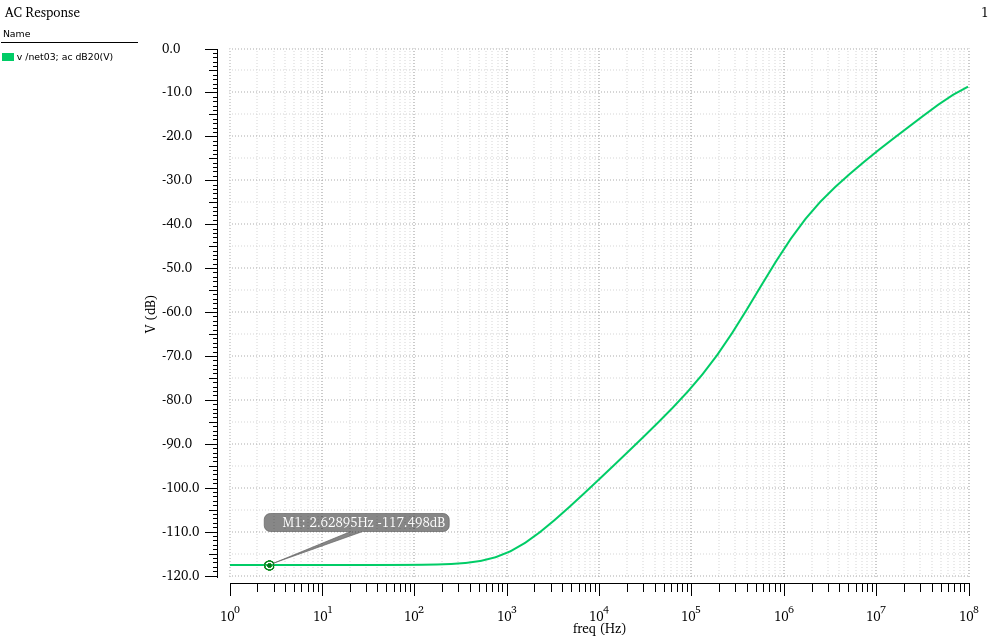

   PSRR仿真波形图
