Cadence学习进阶：绘制PCB前的核心知识概览

1.准备工作

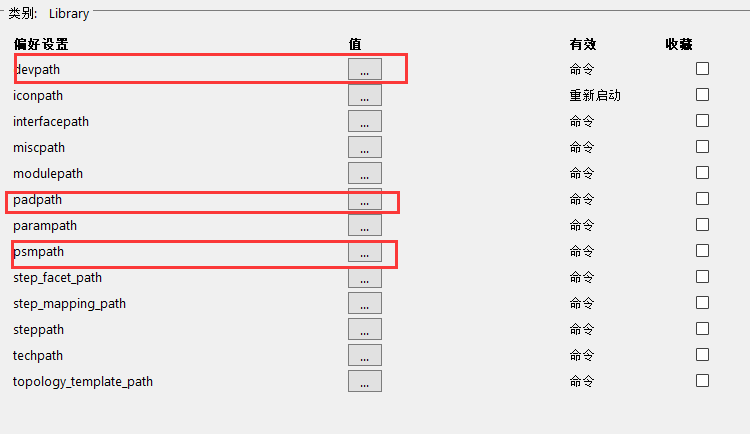

放置元器件之前，确保你的两个路径是正确的：

如果你是第一方网表导入的（使用Allegro导出网表）那么注意padpath和psmpath的路径是正确即可，如果你是第三方软件（AD、立创）导入的网表，那么你要注意devpath路径正确。

2.快速放置元器件

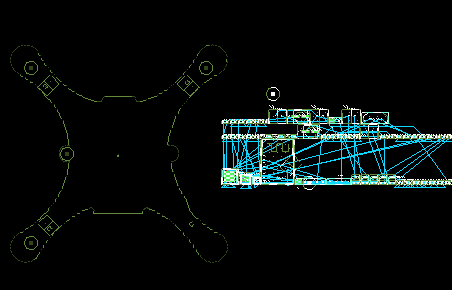

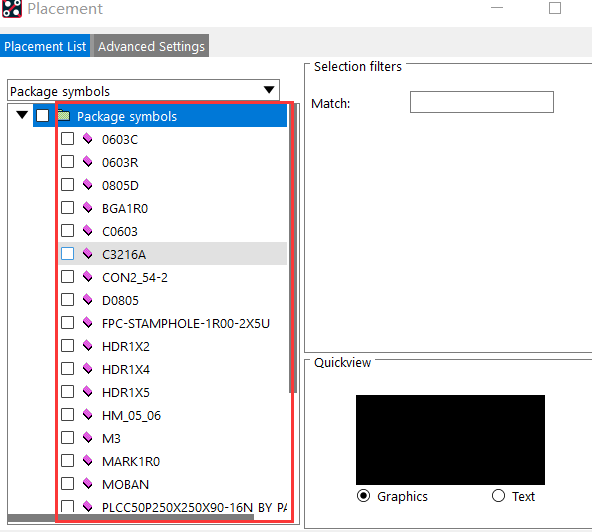

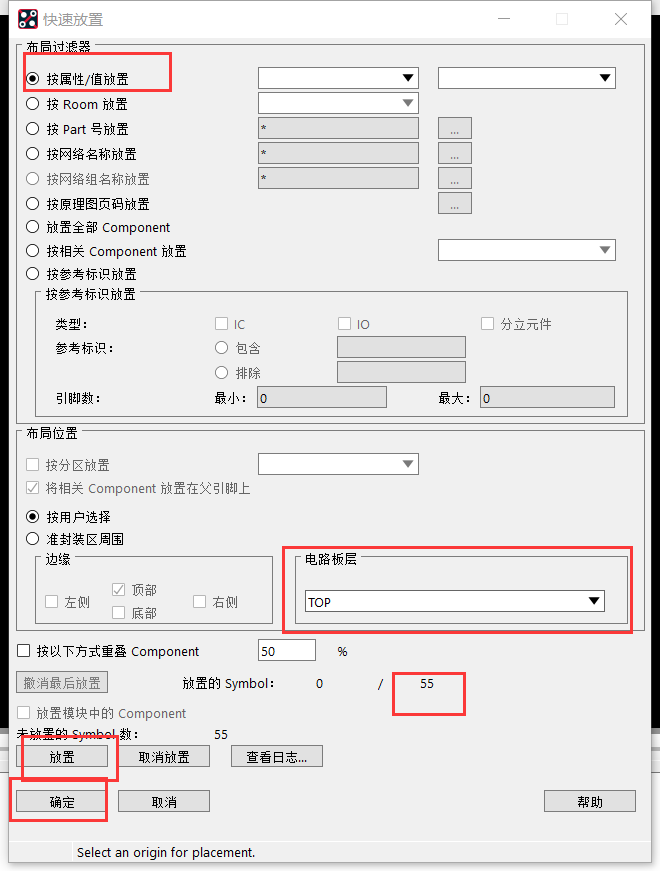

Place - Quickplace 即可进入下图界面，我的是汉化之后的界面：

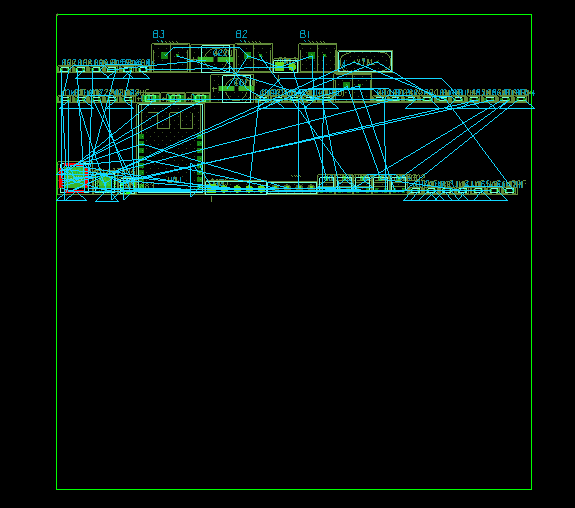

因为我是17.4版本，可以直接点击放置，如果你是低版本Cadence，你要先绘制板框才可以放置

前面讲过了17.2版本导入板框，下面介绍17.4导入板框：

3.自己画一个板框：

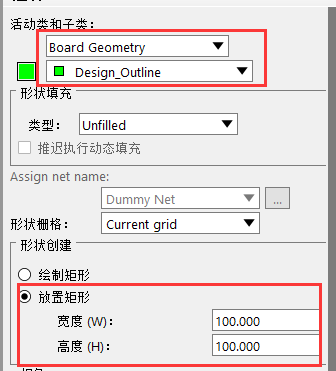

选择放置一个矩形，17.4之后放置在如下层

4.Cadence17.4导入板框

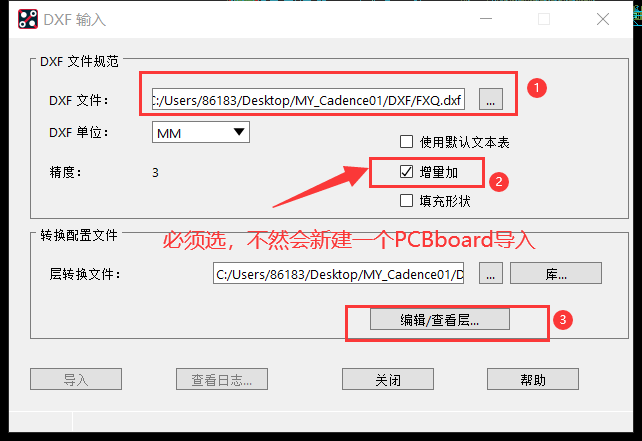

导入DXF需要注意路径不要用中文或者特殊字符：

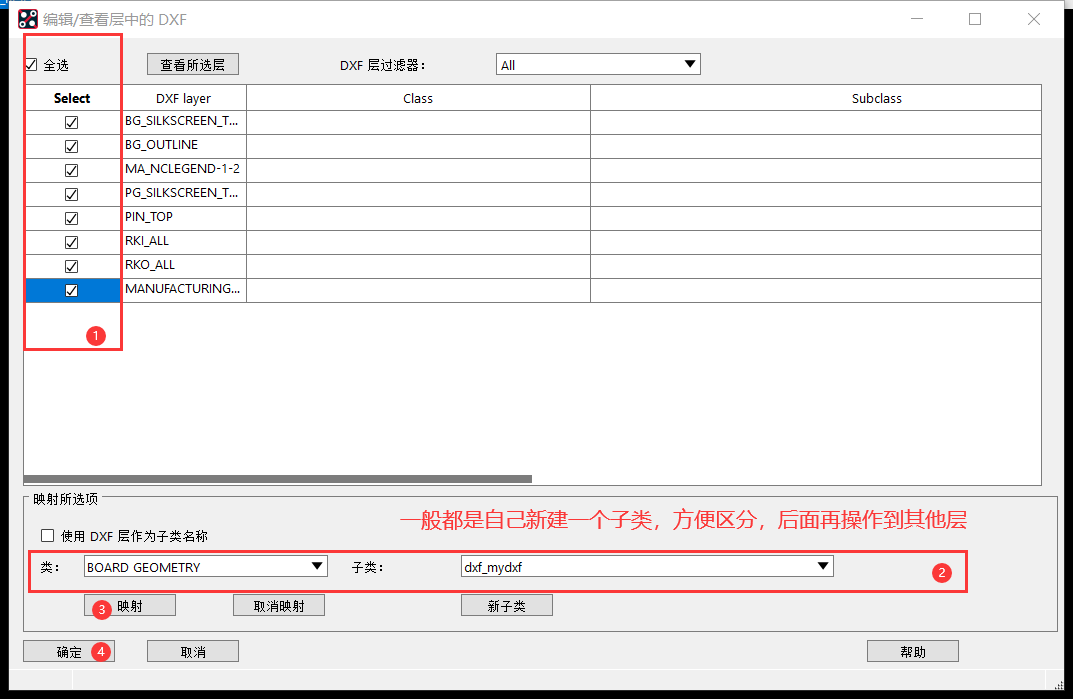

下面设置层的映射，如果你的DXF文件有多层就必须设置映射，不然就无法导入，如上图导入按钮是灰色

如下图导入成功：

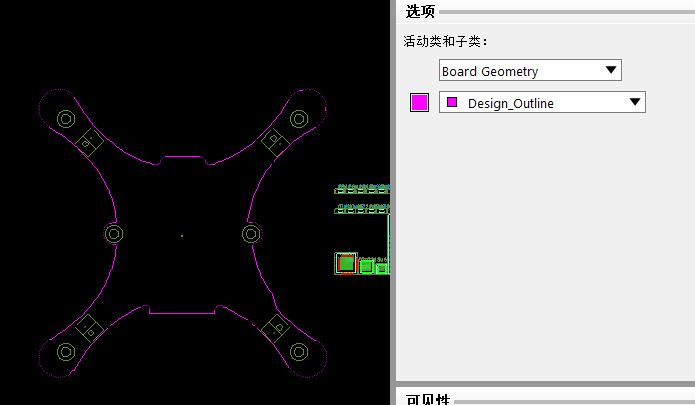

5.板框改变到对应层

①Edit - change ，然后在find面板中选择shapes即可相互关联，

②设置你要改变到的层：必须打勾

再将你的板框左键点击一下即可移动到对应层。

6.放置元器件--精准定位

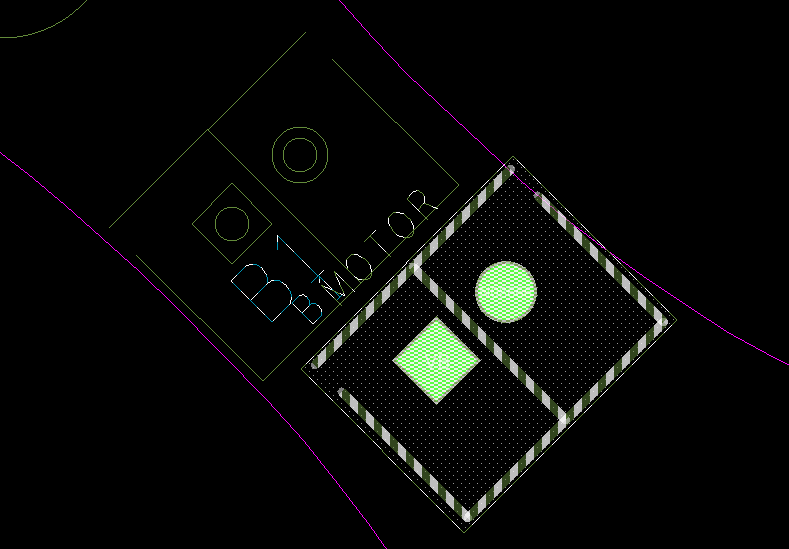

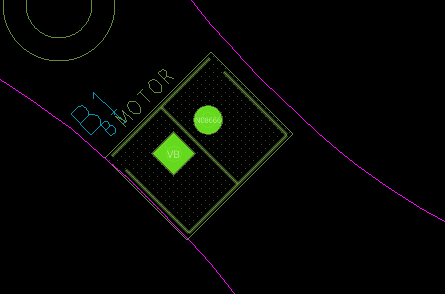

下图是我旋转之后的封装，但我们无法很精确摆放到图中板框区域

下面我们利用圆心精准对齐：

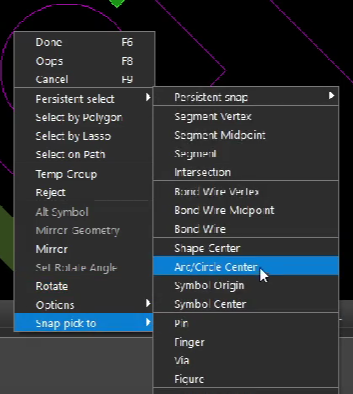

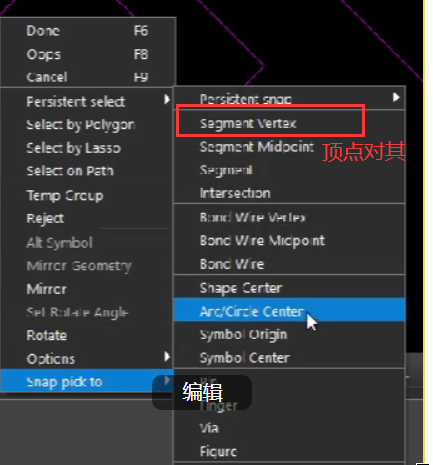

首先要选择移动按钮，然后放在板框的圆心上鼠标右键选择如下：

选择sym origin 系统选择参考点，一般是光标放在圆弧上右击选择如下：

当然你也可以使用线段定位，需要你选择User pick  用户指定点，选中你的器件的一根线，选择段顶点对齐，再选择你要对其的板框的线，在选择段顶点对其选项，即可对其。

也可以通过坐标来放置，不过比较麻烦，通过show element知道两者的坐标，选中器件，输入你选中的坐标，再输入你要去到的坐标，利用命令行即可。

7.Capture与PCB Editor交互式布局

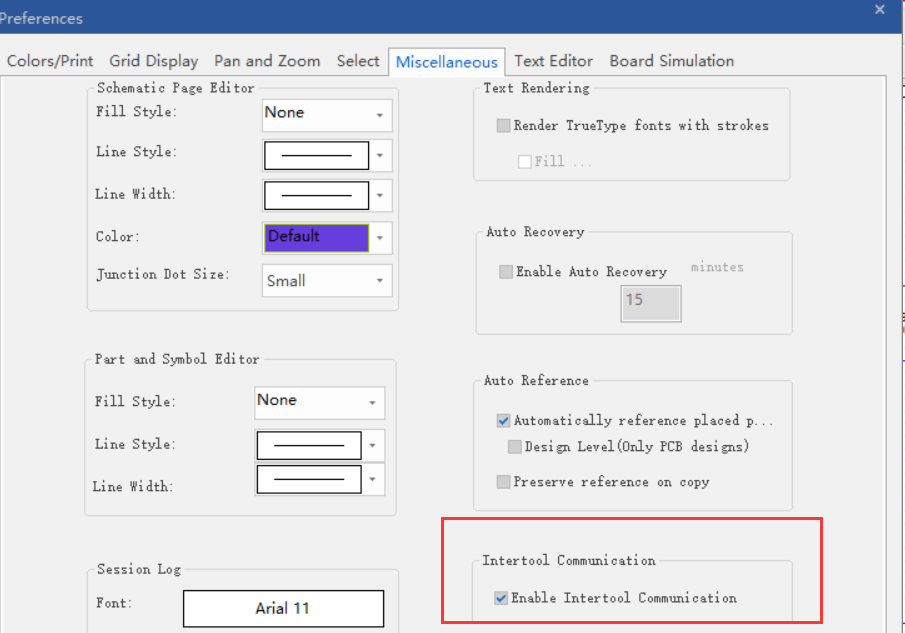

首先在Capture软件中Option - preference - 勾选如下选项

而且只有第一方网表才可以交互，再导入一次网表。

在PCB Design中选择移动Symbol，也就是移动器件，就可以实现交互，去Capture中选择器件，PCB就会高亮，双击即可移动。 你也可以选择网络，或者反向PCB--原理图选择。

PS：第二天重新打开，你需要重新导入一次网表，才能交互式布局。

8.飞线的显示关闭处理

隐藏GND飞线

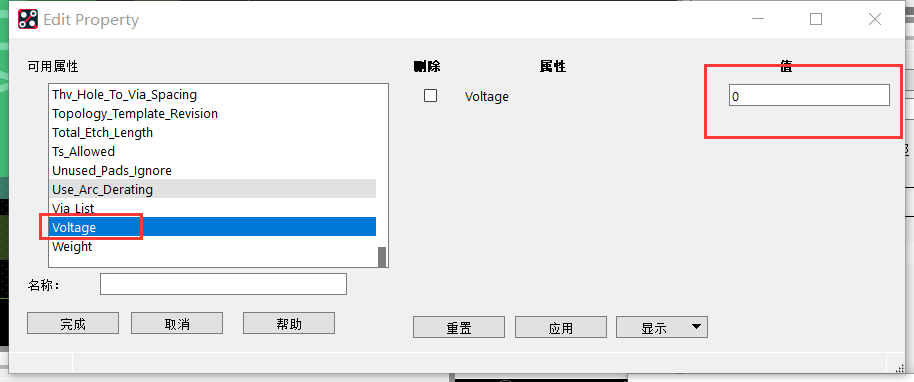

在find中选择nets网络，选择GND，Edit - properties 设置电压为0V即可隐藏飞线

同样道理，我们可以隐藏3V3电源的飞线

同样的，我们需要显示出来，只要将之前设置的值去掉即可。

9.模块复用

将左图的连接布局方式复用到右图

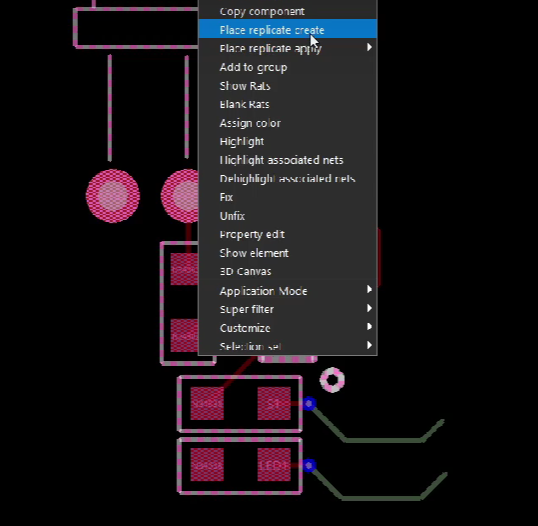

首先要选择布局模式，选择左侧所有器件symbol，place replicate create

结束选择Done，再鼠标左键点击模块内部任意一点作为中心点，即可保存.mdd文件

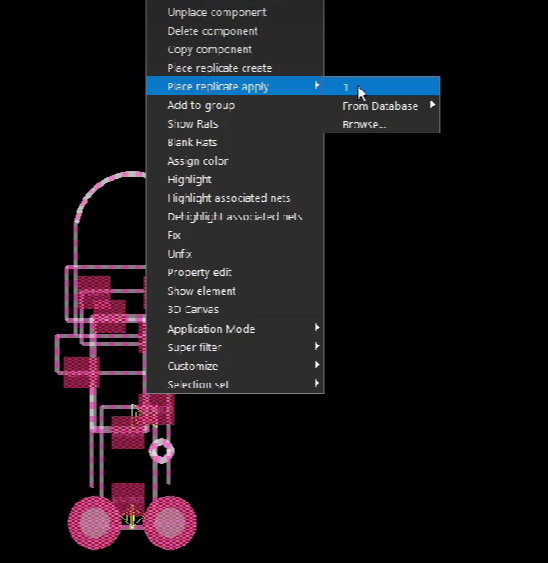

下面选择右侧器件，apply即可调用。

10.添加过孔

添加过孔的前提是你要指定好flash文件！！

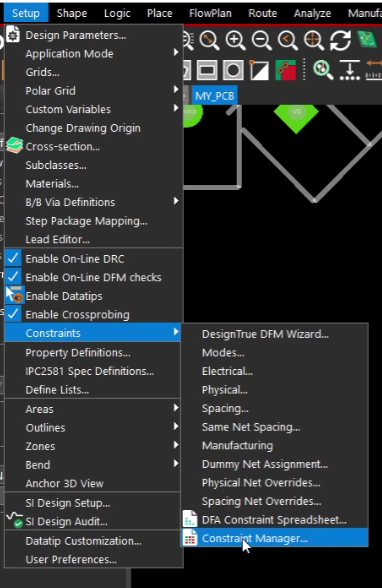

依然是打开规则管理器：

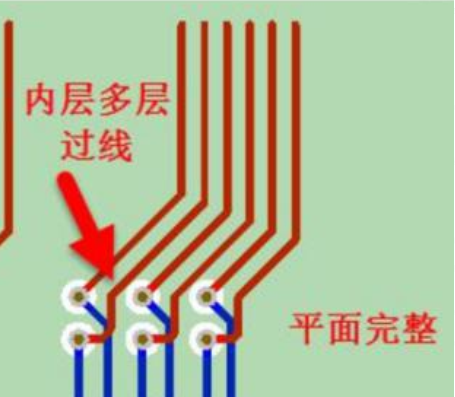

在physical中的All Layers选项找到vias选项双击添加过孔，走线时双击鼠标左键即可打过孔，打过孔推荐两排扇出。

11.手动添加差分对

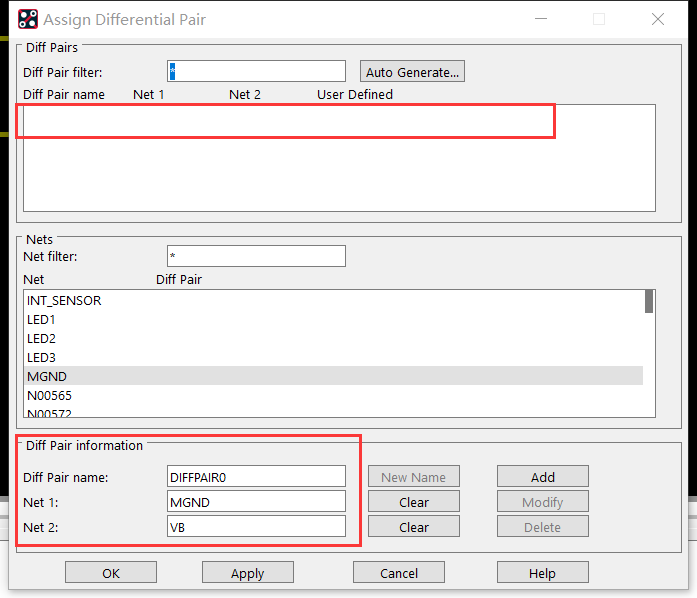

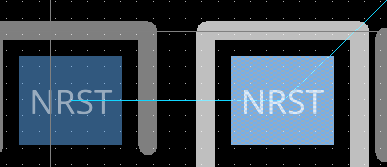

Logic - Assign Differential Pair，然后在PCB中选择管脚添加差分对，添加完成之后就会一起走线

也可以直接在规则管理器中添加

12.丝印调整

在我们摆放器件过程中，我们会根据原理图里面丝印的位号来摆放PCB封装，如果丝印文字过大很影响我们摆放，如何调整丝印或者Text的大小间距呢？

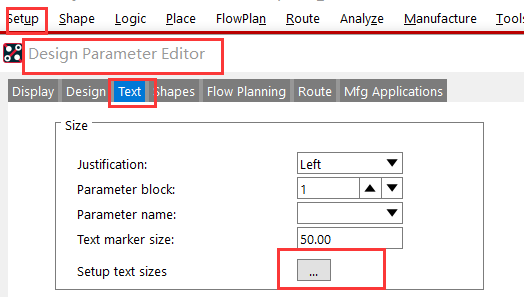

打开上图中的。。。即可设置字号的属性

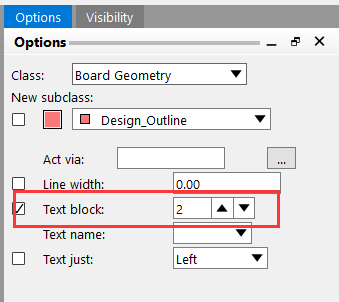

之后我们点击Edit - Change，就会在选项栏中看到字号的设置，我选2号字，然后我们框选所有的器件丝印即可改变（注意find选项卡中我们只打勾Text）

13.快捷键设置

早期定义快捷键只能用Alias， FUNCKEY是Cadence后来推出的， 因此在Env里面是共存的。二者各有优缺点， 例如Alias对于字母、 数字类快捷键需要回车才会执行， Funckey则无需回车， 但是如果用Funckey定义的单字符快捷键容易与其他多字符的快捷键冲突， 例如， 用Funckey定义了c和ck两个快捷键， 则按下字母c后， 就会直接执行对应的操作，而输入不了ck的快捷键。

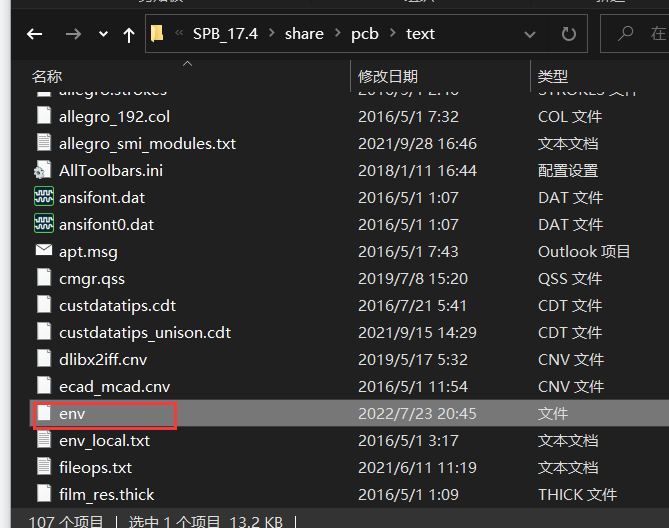

简单来说，funckey定义单键，即按即用，那么怎么自己定义呢？很简单，找到env文件

我的路径如下：C:CadenceSPB_17.4sharepcb ext

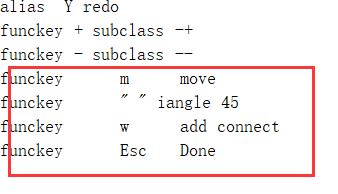

直接写字板打开进行修改，找到快捷键设置代码部分：（方框部分就是我自己设置的）

设置之后重启软件就会生效了，具体你可以在commend命令行查看。

14.光标设置

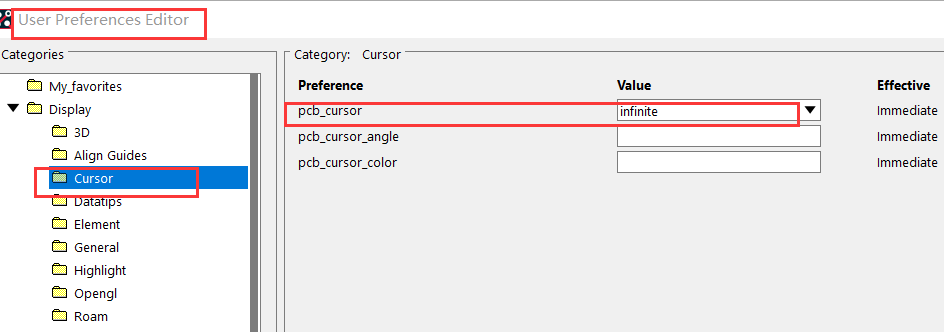

我们在做PCB时可能会需要对齐操作，但我们鼠标光标只是一个小的十字，如何改为大的十字型光标呢？如下图操作即可

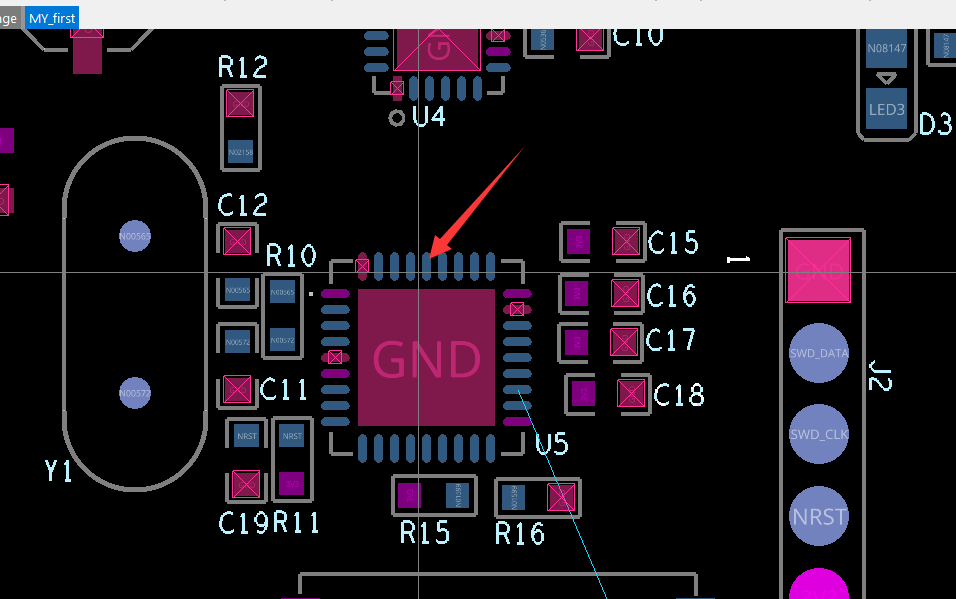

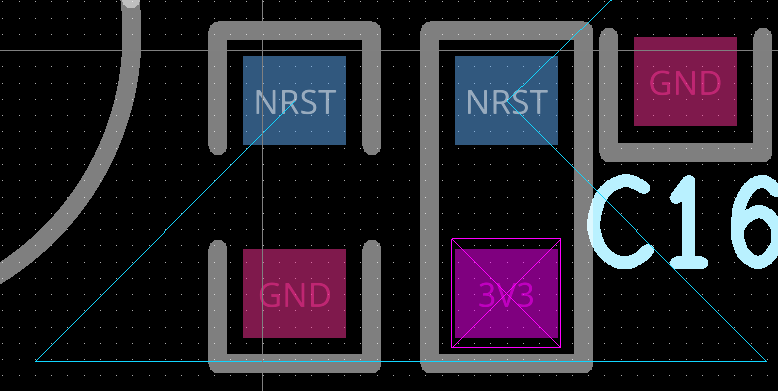

如箭头所示，变成了一个大光标啦！这样我们对齐器件更加方便啦！

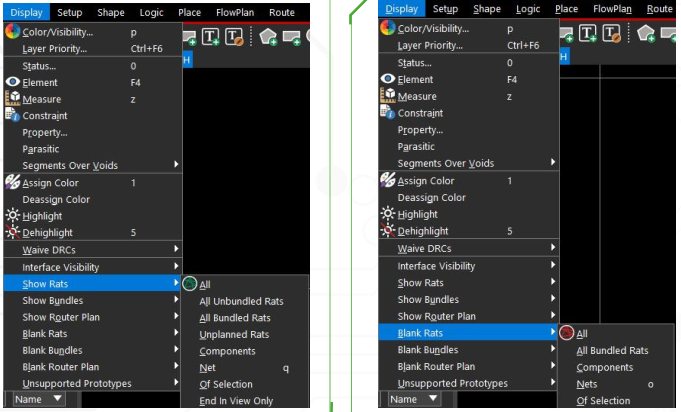

接着如上图，你可以看到我只显示了几条飞线，很多都隐藏了，这个可以在Display - show Rats里面设置你选择的显示，也有快捷键全部显示或者关闭。

再补充一些技巧：

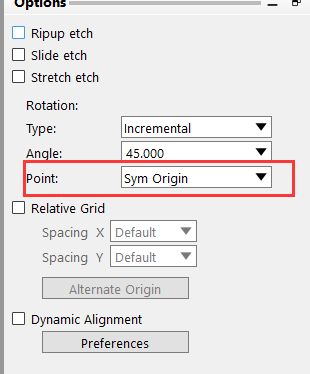

★如果你要整体旋转多个器件，你需要选中User Pick选项，就是以一个基准点旋转，不然你的旋转会让你大失所望的。

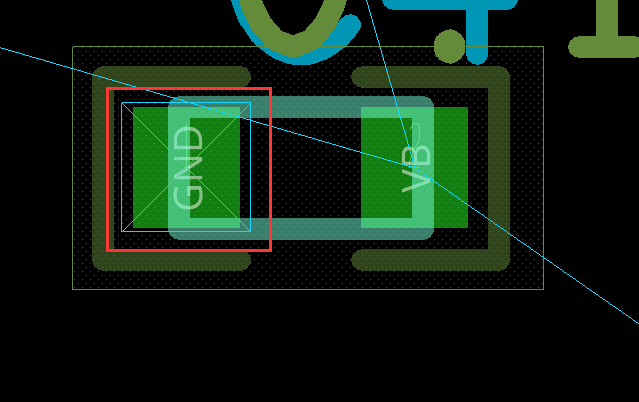

★有时候你发现飞线很奇怪：

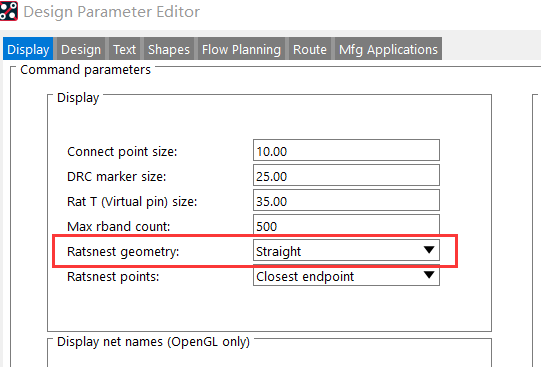

这个也可是有设置的：改成straight即可

15.放置定位孔

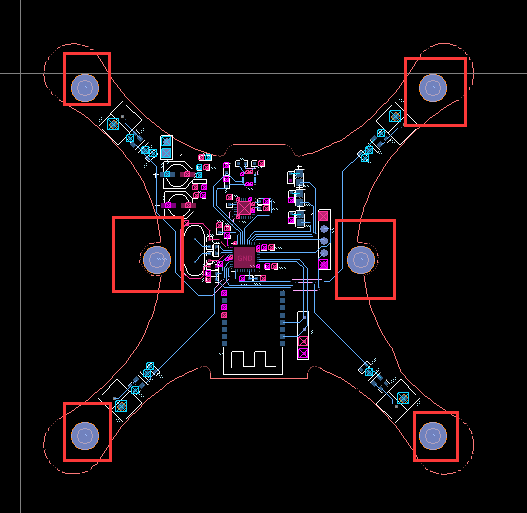

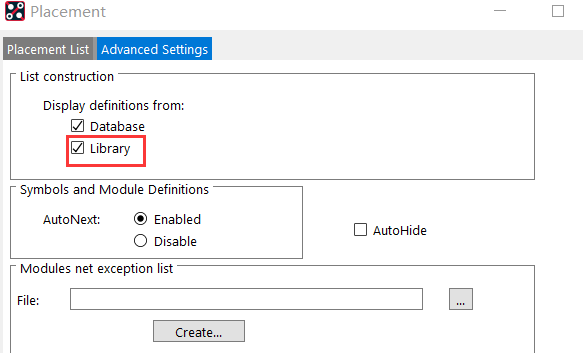

我们放置完所有的器件之后，板框上一般般还有定位孔需要我们放置焊盘，器件都已经放完了，怎么再放置焊盘呢？选中Place - Manually，将Library勾选，即可放置你库中的封装文件
