风力机叶轮NX-FLOW-NASTRAN流固耦合分析

1. 模型借用PPP546 教程里的,把他变成整体的了. 这样在流体里快一些. 这模型更像在水中用的. 用风吹就叫风轮了
2. 风速10M/S,转速60RPM.

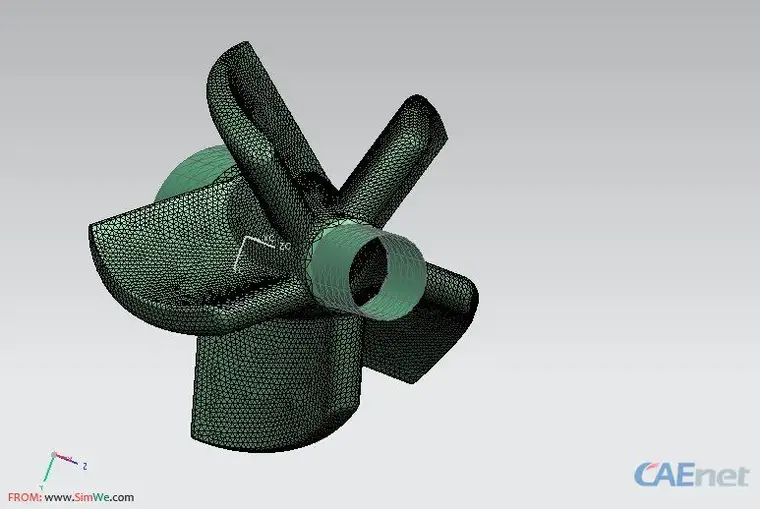

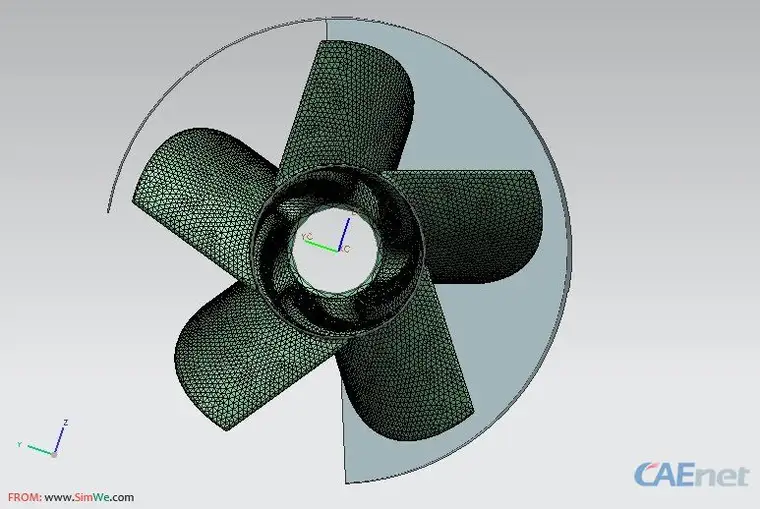

3. NX里选高级FLOW, 这样叶轮能转.稳态.

4. .在FEM里把2D网格分完

5. 设制边界条件,3D网格是在求解时自动分的

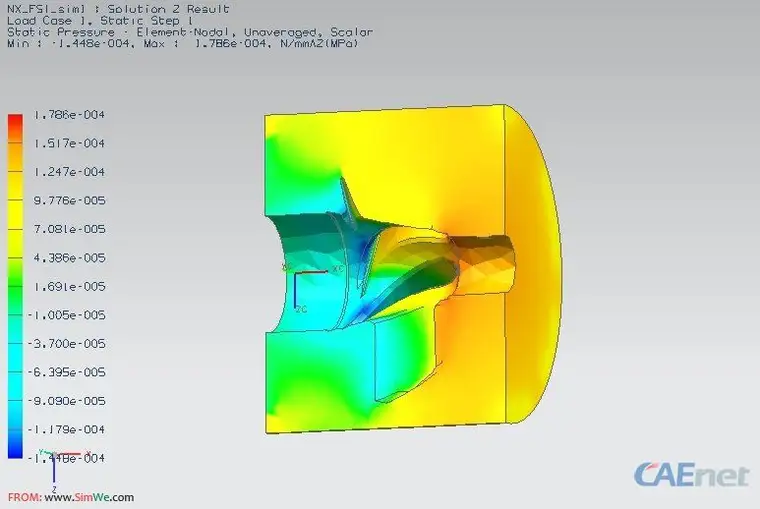

压力
压力

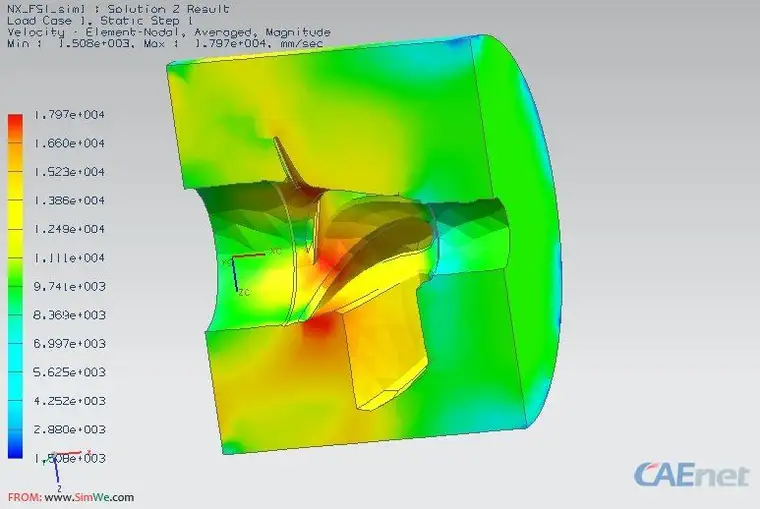

流速
流速

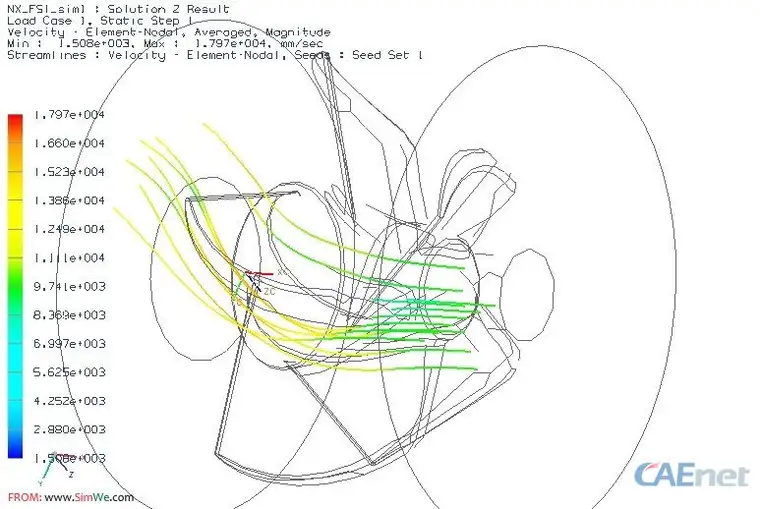

流线

矢量

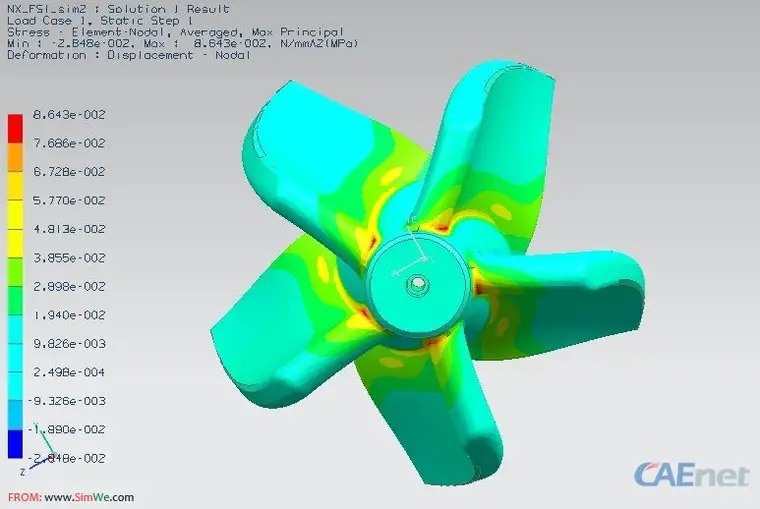

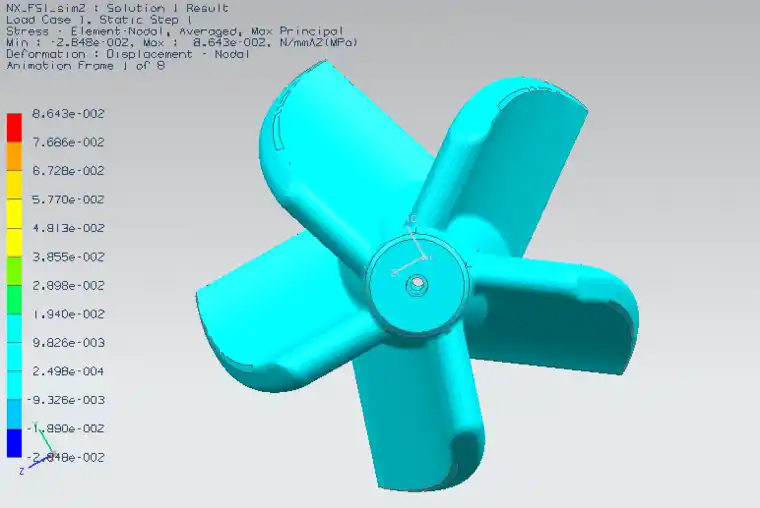

 结构分析结果


 流体和结构的几何模型, 有兴趣的可练练,
