MNF文件缩减策略与优化方法

根据前人的经验，对MNF文件的缩减进行一些总结

针对MNF文件的缩减，从软件上分有以下两种方法：

1 利用Adams/flex工具，处理已有的柔性体文件

1.1 精度由双精度改为单精度—柔性体大小缩小一半

1.2 将显示粗化—比如每隔15deg等

1.3 根据已有的sketch文件，进行轮廓显示。

2 利用patran/Nastran工具，生成之前进行处理

2.1 设置输出的时候可以只选择变形，不选择应力等（如果后期要进行模态应力恢复，则需要选上应力）

2.2 利用plotel单元对显示进行设置，类似1.3的方法

以一块100*100*20的平板进行大小说明：初始模型

说明2.1

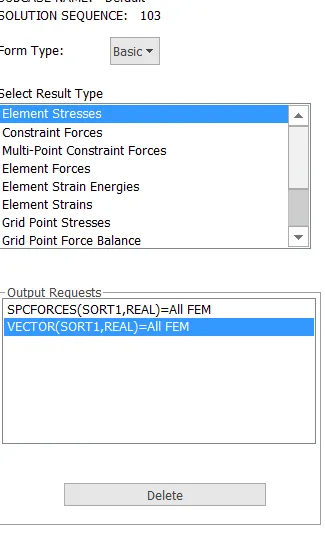

2.1.1只设置输出SPC force及Vector；mnf文件大小为139Kb

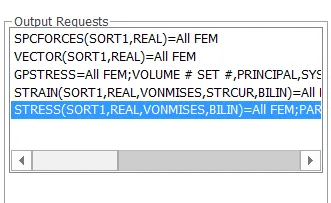

2.1.2若再添加输出 gpstress，strain，stress；文件大小为309Kb

对比2.1.1及2.1.2文件大小扩大2倍以上

说明2.2

2.2.1 利用plotel单元只对其12条边进行显示；文件大小56Kb；

对比2.1.1及2.2.1，文件大小缩减一倍以上

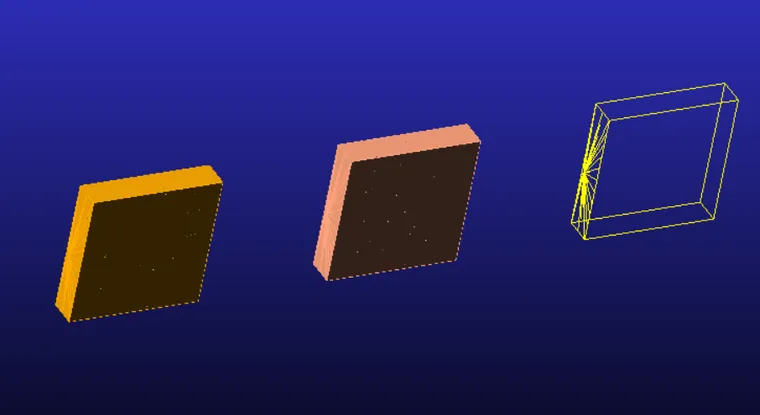

导入Adams如下图所示
