从ABAQUS生成mnf文件到ADAMS刚柔耦合建模

ABAQUS生成mnf文件,导入ADAMS进行刚柔耦合建模

系统win10 64位

软件版本 ABAQUS 2016 /ADAMS 2020


1.三维软件导出中间格式文件


2.ABAQUS中导入模型

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图1

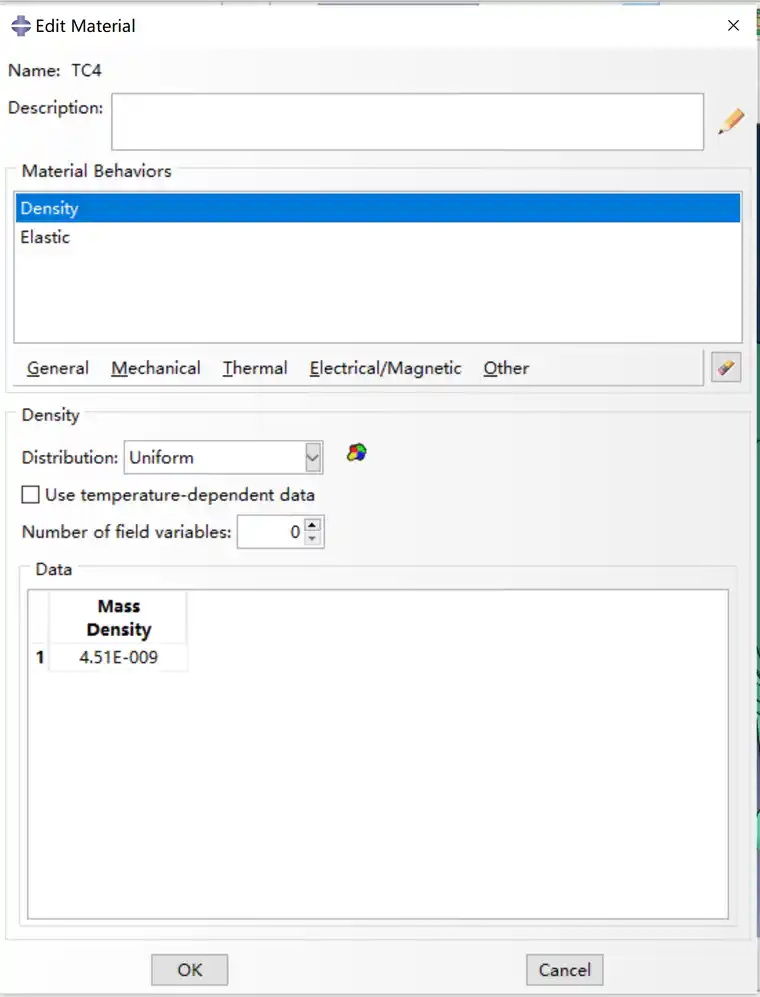

3.Module-->property输入材料属性

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图2


4. Module-->Assembly装配模型

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图3


5. Module-->Step新建分析步

Step-1:Linear perturbationFrequency

输入模态阶数

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图4

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图5


Step-2:Linear perturbationSubstructure generation

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图6

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图7

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图8

Basic:输入子结构特征码  Options:输入模态范围或频率范围


6.Module-->Interaction

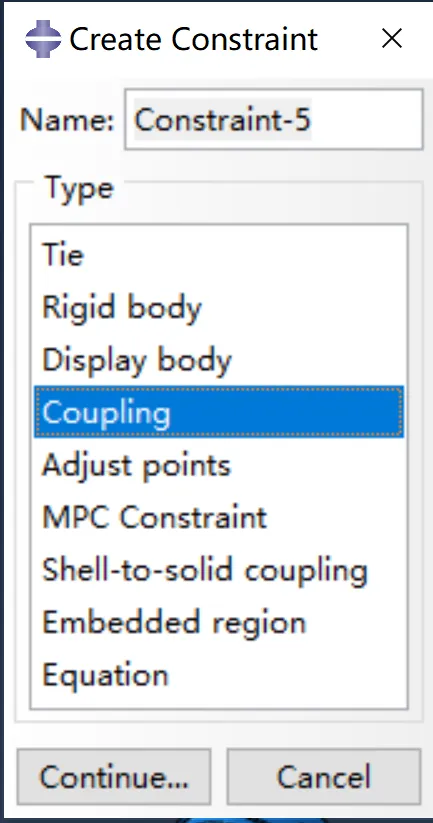

1)新建rp点,rp点和耦合面建立MPC约束

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图9

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图10


新建“集”,将刚刚建立的几个rp点都加入一个“集”中

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图11


7.Module-->Load

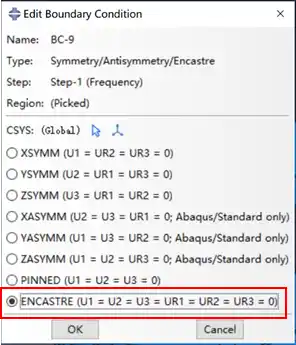

在几个rp点上新建Symmetry/Antisymmetry/Encastre约束,分析步选择Step-1,约束类型为ENCASTRE

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图12

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图13


在几个rp点上新建Retained nodal dofs约束,分析步选择Step-2,根据实际情况选择自由度

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图14

ABAQUS生成mnf文件,ADAMS刚柔耦合建模的图15

8.Module--Mesh 划分网格
