Adams塔吊刚柔耦合分析案例研究

Adams塔吊建模技术难点主要有两点：

1. 如何对吊臂进行柔性化?

         吊臂为主要承载件，在分析时需考虑其变形，因为单纯的刚性体与实际是存在差异的，因此需要对吊臂进行柔性化处理，柔性体的做法以及注意事项本公众号前面都有介绍。一般思路是先建立刚体模型，然后对刚体进行柔性替换。


2. 如何模拟绳索?

         绳索部分可利用Adams提供的cable绳索模块进行建模，本公众号前面提及了绳索系统的建模方式。

   塔吊建模思路：

   第一步：导入几何，建立约束，设置驱动

   第二步：进行仿真

   第三步：替换刚性体，重新建立约束，同时设置驱动

   第四步：重新进行仿真

   第五步：后处理查看应力、变形等，值得一提的是，在生成柔性体时必须包含应力和位移等信息，否则后处理无法查看。

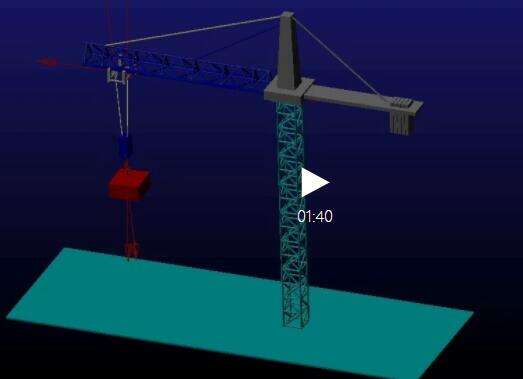

   最后结果如下所示：
