四自由度机器人刚柔耦合分析，Adams建模实录

仿真流程

1、前处理

1.1 几何模型构建

1.2 材料定义

1.3 动力学系统构建

2、求解

2.1 驱动条件

2.2 求解设定

3、后处理

3.1 仿真动画

3.2结果曲线

1、前处理

1.1 几何模型的构建：打开AdamsView，新建文件，定义文件名，导入模型并设定单位制为MMKS，如图1所示。

     动图


1.2 材料定义：使用Adams中的默认的steel材料。

1.3 动力学系统构建：

1.3.1 柔性体的构建：利用Adams自带的Rigid to Flxe功能生成柔性体大臂，如图2所示。

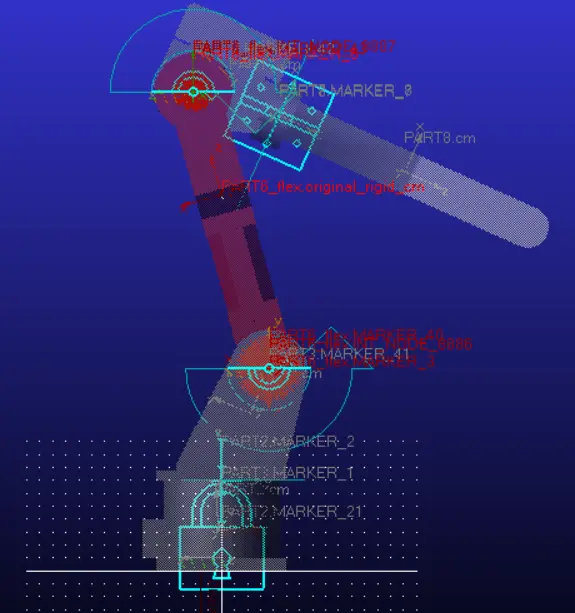

1.3.2 运动副的构建：建立底座与大地的固定副、其它四个关节为转动副，约束设定如图3所示。

图3 约束设定

2、求解

2.1驱动条件：设定J2,J3的转动驱动，驱动大小为-STEP( time , 0 , 0 , 1 , 10d )和-STEP( time , 0 , 0 , 1 , 30d )，其它两个关节速度为0

2.2 求解设定：定义求解时间为1s，求解步长为500步，点击开始求解。

3、后处理

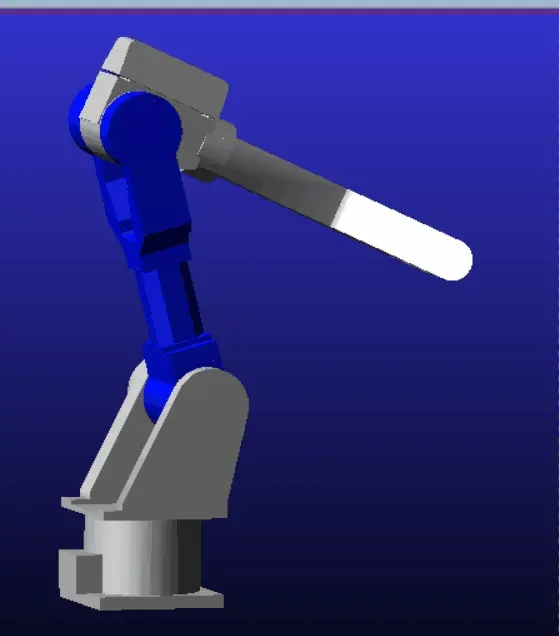

3.1 仿真动画：求解完成后可以查看其仿真动画，如图4所示。

     动图

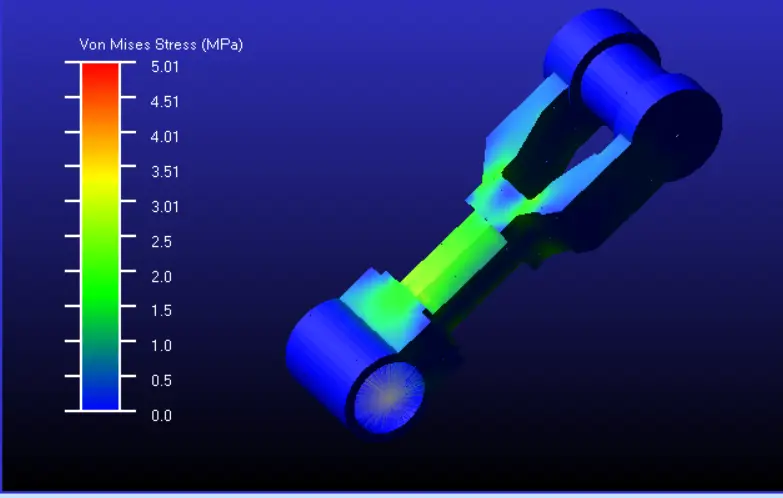

3.1.1在后处理中查看其应力结果，如图5所示
