Cadence Allegro电源层平面分割技巧

阅读数 33
点赞 0
article_banner

前言

  allegro的 电源 层平面分割与AD的原理相同,只不过是关于敷铜和分割线的操作有自己的一套方法。

     AD的相关文章可以参考之前的这篇:四层PCB核心板制作8——内电层电源平面分割

绘制anti etch

  allegro和AD不一样,AD是先铺铜,再 分割 ;而allegro是先分割,再敷铜。并且分割线被称为anti etch。

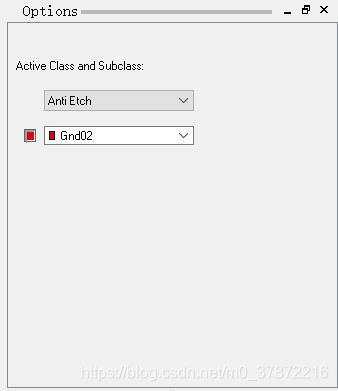

     首先在options里面选择anti etch,然后要在第二层里面分割地,因此将下面的层专门设置为GND02。
在这里插入图片描述

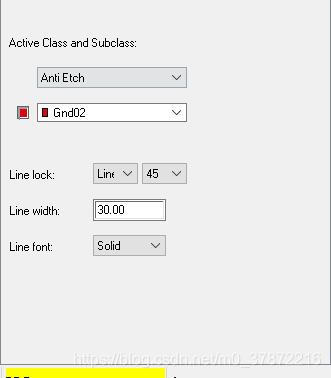

     然后使用划线指令,在option里面设置线宽。隔离线宽不要设置的太窄,太窄的话不利于不同电源的隔离效果。这里我将隔离线宽设置为30mil:

在这里插入图片描述

     按下图所示:

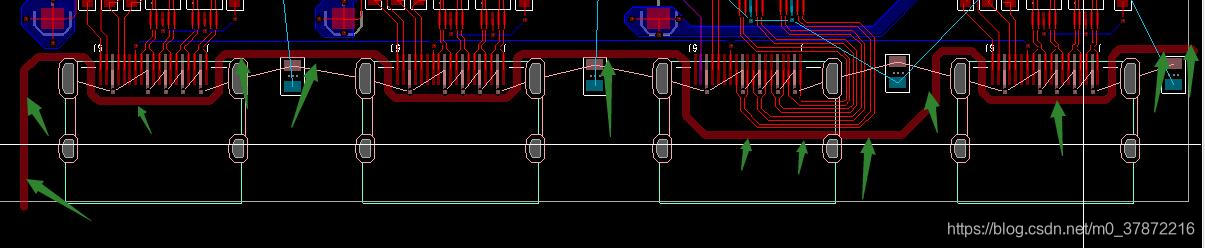

     绘制分割线,将两种地进行隔离。注意隔离线上是没有任何元素的。所以两种地上的元素(过孔这样的)不能接在隔离线上。
在这里插入图片描述

铺铜

  在铺铜之前应该先放置route keepin 边界 ,借此限定铺铜的区域。

     在 setup ->areas -
