Cadence Allegro PCB设计88问解析(二十八)：Allegro中使用Anti Etch分割平面

一个学习信号完整性仿真的layout工程师
最近看到关于Anti Etch的设置，因为本人之前在layout设计是使用过这个命令。后来去到别的公司就不用了，从网上看到说这个命令是用来负片设计的。在这里在说下正片和负片的概念：
正片：是指在allegro中的走线和覆铜区域；
负片：Anti Etch是指allegro中的走线和覆铜区域，有Anti Etch是没有覆铜的；
其实大家可以根据自己的习惯利用Anti Etch，可以来设计负片，也可以用来分割电源层（因为有的电源高电压和低电压之间要保持一定的间距）。

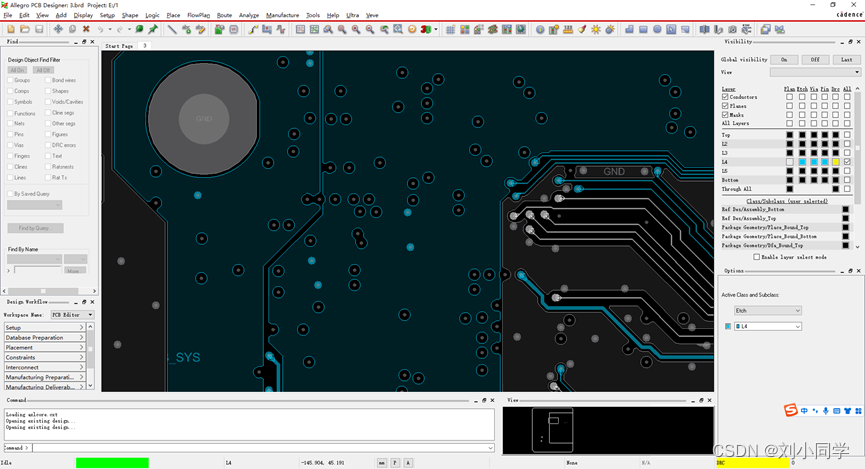

1.首先找到我们分割的电源或者地平面，从下图的电源平面的可以看到，两个电源网络之间的间距有的地方宽，有的地方窄，为保持间距一致性，就可以使用Anti Etch来分割平面：

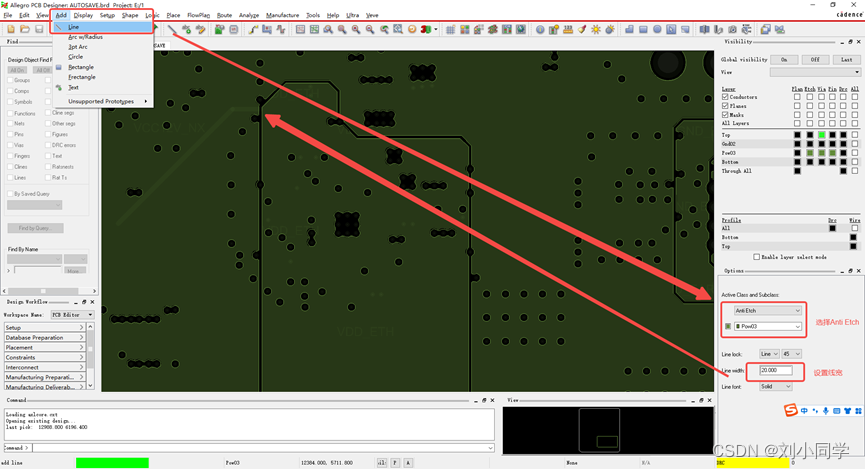

2. 在Allegro的菜单下选择Add命令，点击line命令。在活动层选择Anti Etch下面的电源层，设置好线宽如下图所示：

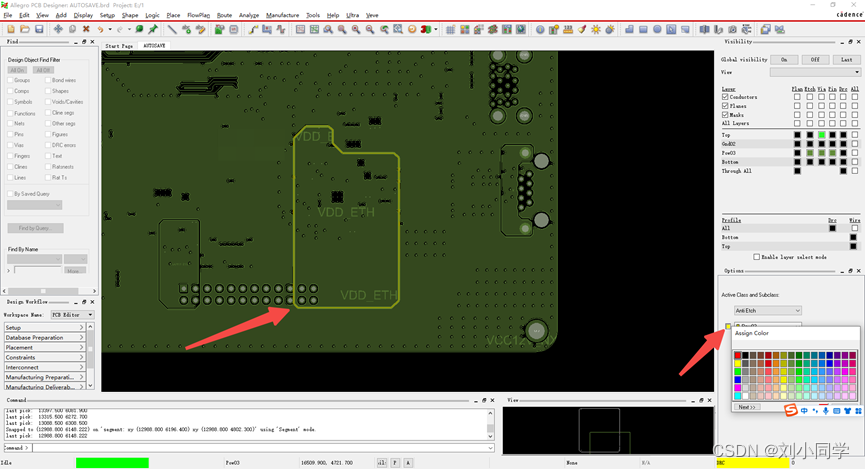

3. 按照电源的形状，画好Anti Etch，可以右键层级的颜色选择与电源层不同的颜色，方便查看：

4. 在Allegro的菜单下选择Edit命令，点击 split   plane命令中的create，如下图所示

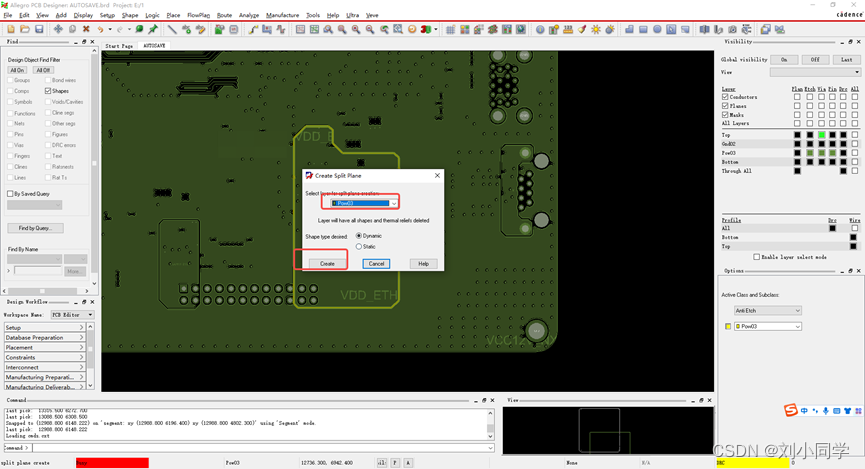

选择要分隔的平面：

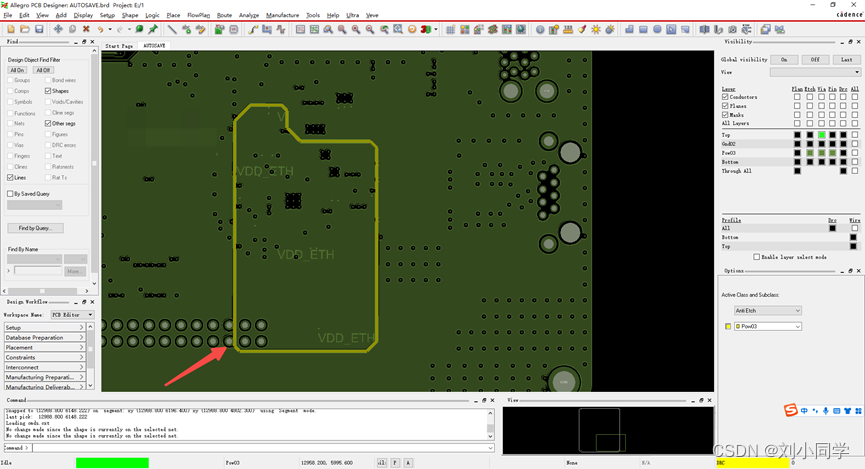

按照步骤以此选择分割的电源，最后点击OK即可，可以看到分割好的电源间距是按照之前设计的20mil，如下图所示：
