Cadence Allegro PCB设计88问解析(十四)：Allegro中库路径设置方法

一个学习信号完整性的layout工程师
大家在进行Layout设计时，最重要就是导入网表，放入元器件，然后进行走线。那其中的元器件就是今天和大家分享的一点，不管是阻容感，还是各种IC、连接器都是有封装库的。在我刚开始接触PCB设计时，是只进行Layout，不管封装的。以至于后面找工作，别人笑我不会建器件的封装。器件的PCB封装也叫做Footprint建立好之后我们需要设置Allegro的库路径，才能正常使用。下面说明一下Allegro中的库路径设置：

第一步：了解哪些库路径需要设置：

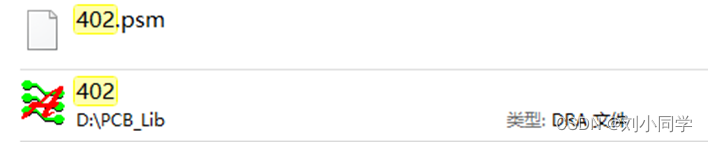

我们在建立好器件的Footprint之后，一般都会生成两中各式的文件：.dra和.psm，如下图：

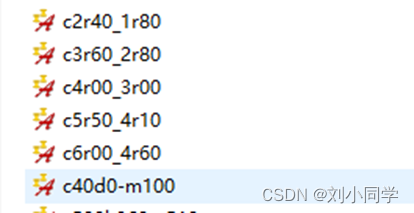

   其中还要说明大家在建立封装的时候，肯定缺不了焊盘的文件，也就是pad文件，因为器件的引脚都是由这些pin组成的，如下图：

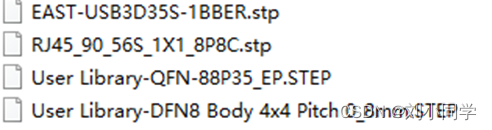

   如果大家需要把封装的3D模型显示出来那么也需要设置3D的库路径，一般3D的格式为.step，如下图：

第二步：设置库路径：

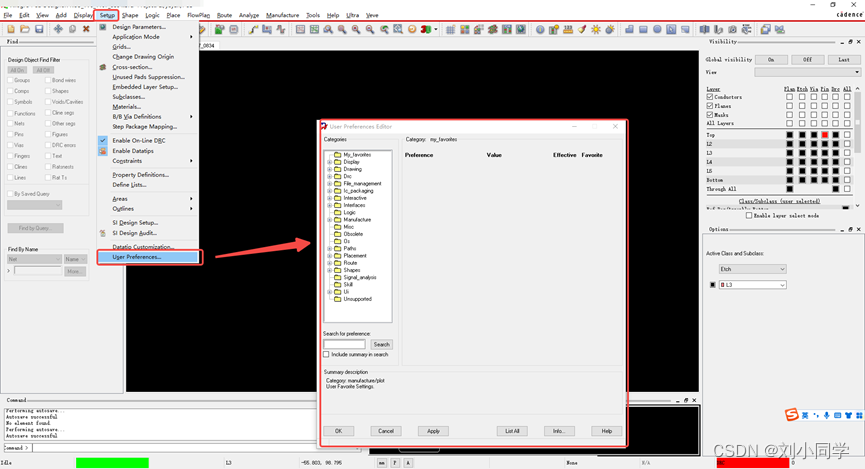

在Allegro的工具栏下选择Setup- user preferences，弹出如下对话框：

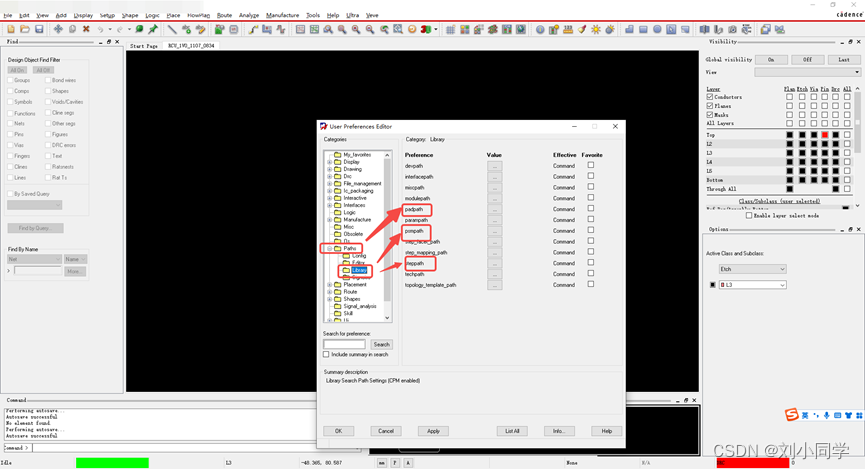

   在User Preferences Editor的对话框中选择paths，然后再点击 library  ，就会在右面显示各种的库路径选项，其中最重要的三个：padpath—焊盘路径、psmpath—Footprint路径、steppath—3D封装路径，如下图：

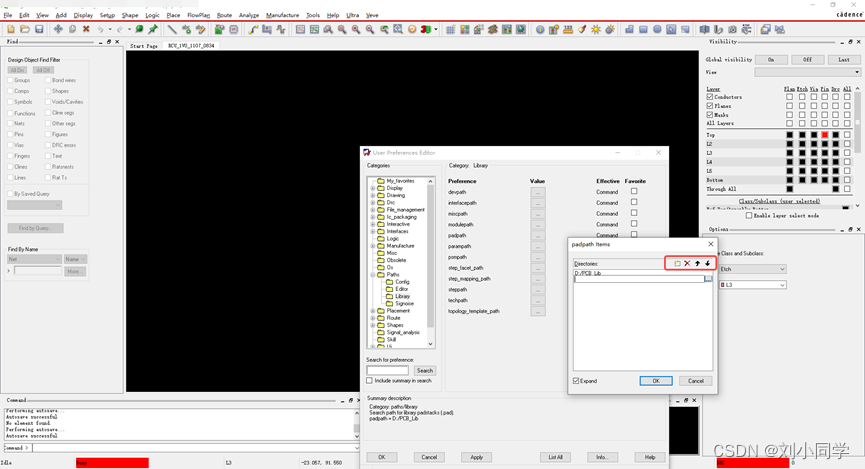

   我们了解每个路径之后，就可以进行路径设置了，点击相应路径后面的对话框，会弹出添加文件夹的设置，我们把存放文件的路径添加到里面即可，如下图：


   如果我们有多个路径，那么直接在下面的空白处双击，就会出现填写路径的对话框，我们可看到在Directories的右边有四个按钮：第一个是 insert  添加文件路径，第二个是delete删除文件路径，第三和第四个设置路径的优先级，如下图：

以上是Allegro中库路径设置，这是进行Layout设计的前提，只有这几个路径设置OK之后，才能进行导入网表和PCB设计。
