Cadence Allegro PCB设计88问解析(二十五):Allegro中交换引脚网络(交换器件引脚)

阅读数 2
点赞 0
article_banner

一个学习信号完整性的layout工程师
在layout设计中经常会有一些mipi或者lvds等差分走线,往往都是信号的一段是主控器件,另一端是连接端子。有时候为了匹配线序,信号网络的是相互交叉的,这样走线就要打孔换层,会影响信号质量。所以为了方便前期评估信号pin顺序,可以在Allegro中进行交换pin的网络,来方便layout提高信号质量,下面和大家简单介绍具体操作:

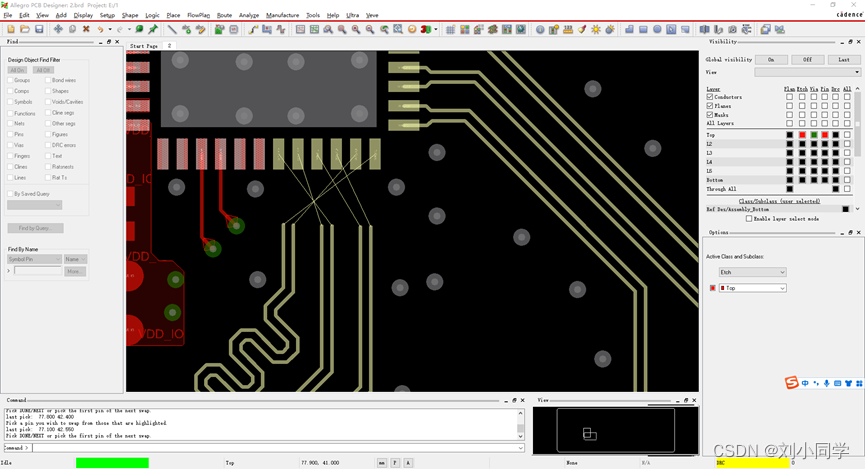

在这里插入图片描述

   可以看到上面三对差分信号时完全交叉的,这样就会涉及有的需要打孔换层,有的直连,就会造成数据的延时不同。这时前期评估可以使用pin交换命令,把远端信号走顺,再去把远端信号对齐。

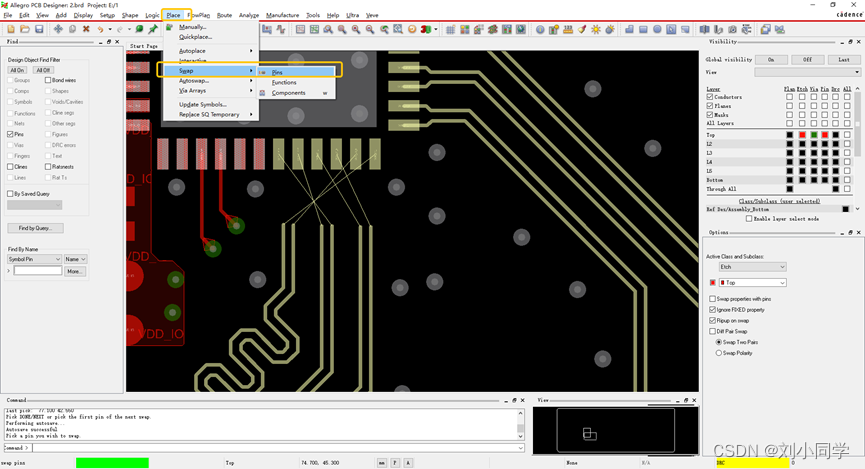

在Allegro的 工具栏  下的Swap中的Pin命令,如下图所示:

在这里插入图片描述

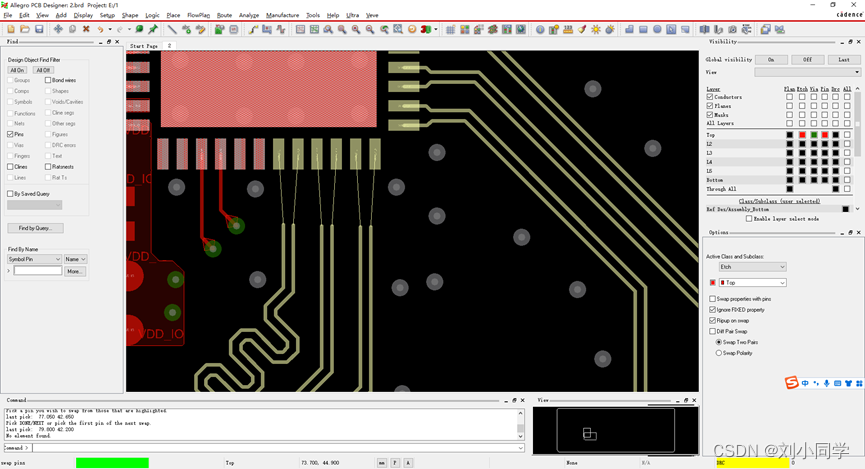

然后保持默认设置,依次点击要交换的pin,如下图所示:

在这里插入图片描述

上面就是交换pin的操作,大家一定要谨慎操作,在Allegro换完之后,一定要在与 原理图  中修改,然后在重新导入Allegro中。
