Cadence Allegro PCB设计88问解析(十九)：Allegro中文字大小设置

一个学习信号完整性仿真的layout工程师
在PCB投板之前，经常会进行丝印调整。当然有的单板设计，比如手机这种高密度单板是没有丝印的。但是在绝多数的PCB上是添加丝印的，为了方便前期的测试。丝印也就是我们常说的器件的位号，还包括一些端子的标识，单板的周期等等。这就需要我们在投板之前确认好这些，包括字体的大小间距等等，方便板厂能生产。今天和大家分享Allegro中字体的设置：

首先：查看字体基本信息

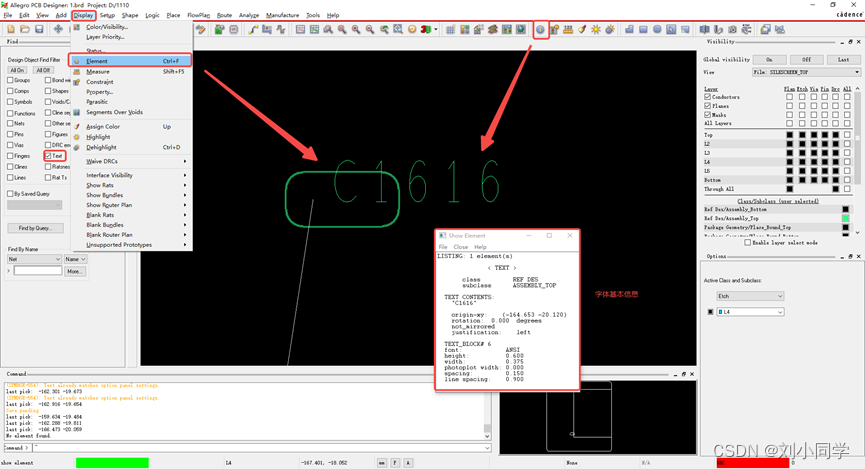

我们可以先查看一下字体的基本信息，在Allegro的菜单下选择Display命令，点击Element命令，或者在快捷菜单栏中点击i命令。再点击相应文字，就可以看到相应文字的基本信息，包括字体编号、高度、宽度等，如下图所示：

第二步：设置文字选项

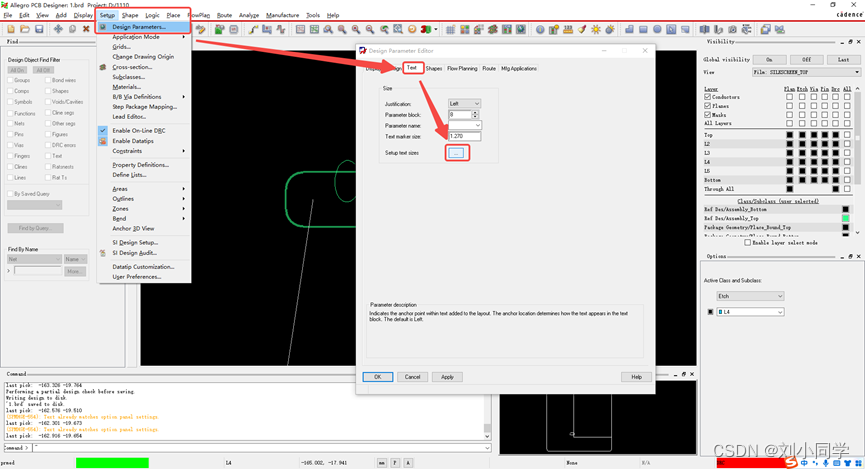

在Allegro的菜单下选择Setup命令，点击第一个Design Parameter，弹出如下对话框。在对话框中选择Text，点击下面的三个点选项，如下图所示：

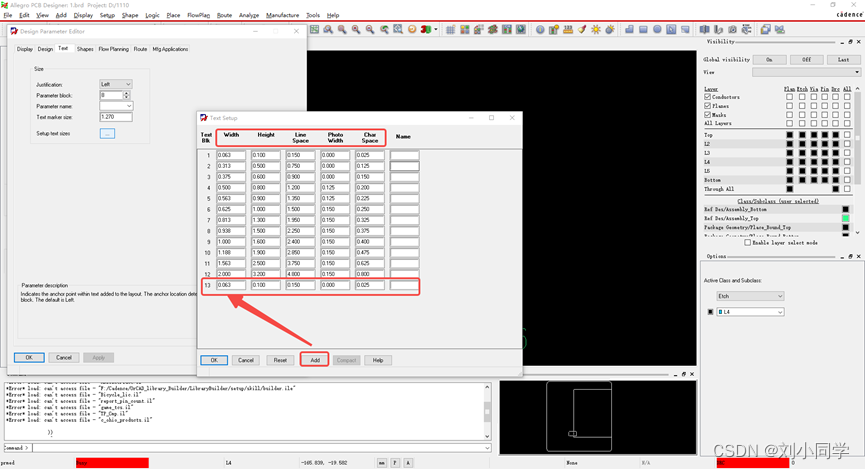

   完成上一步之后，就会看到里面有好多的字体模板Text Blk，每个Text Blk的序号为1，2，3排练，每个序号后面的width、Height、LineSpace、PhotoWidth、CharSpace都是可以根据具体要求自己设置的，也可以自己添加一个Text Blk。点击下面的Add，就会添加一个新的序号13，然后在后面设置具体的参数，如下图所示：


   其中text blk代表字体编号、Width代表字符宽度、Height代表字符高度、Line Space代表字符行间距、Photo Width代表字符丝印线、Char Space代表字符字体间的间距。

第三步：更换字体

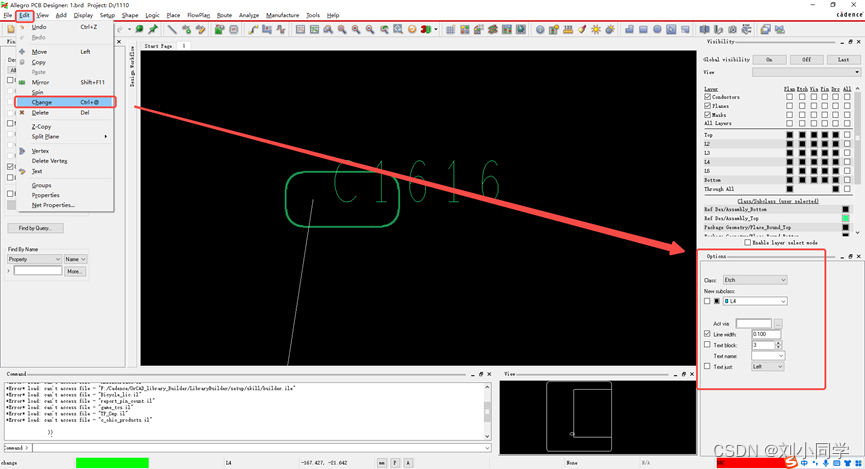

当我们设置好字体的选项之后，想要修改当前的字体编号，在Allegro的菜单下选择 Edit  命令中的charge，会弹出右下角设置，如图所示：

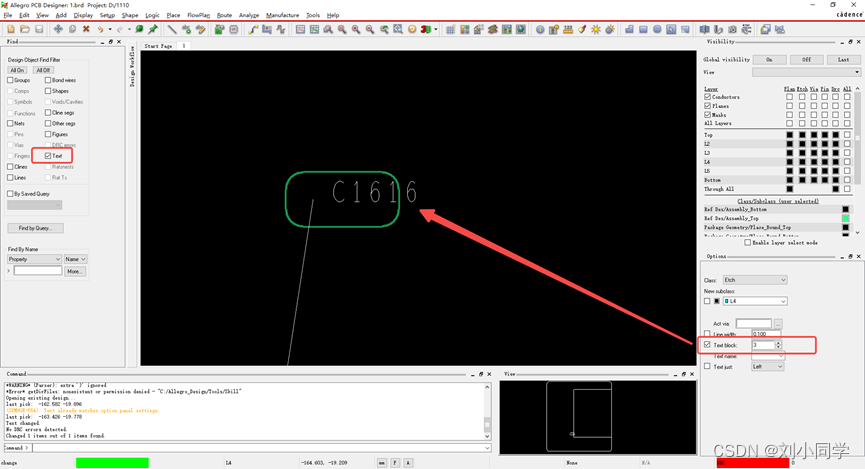

   在 Find  选项中勾选Text，在Options中勾选Text Block，选择我们要设置的字体编号13，然后再点击字体，就修改好了，如下图所示：


   如果修改单个位号，就点击单个字体，如果修改板子上所有的文字，就可以框选所有字体。当我们在使用或者修改文字编号中的具体设置时，要首先确定这些字体编号是否用于其他层的设置，以免设置好了现在层的字体大小，修改了其他层的字体，建议一般根据要求我们新建字体编号。
