‌Solidworks electrical黑科技：原理图中自动生成BOM‌

前言

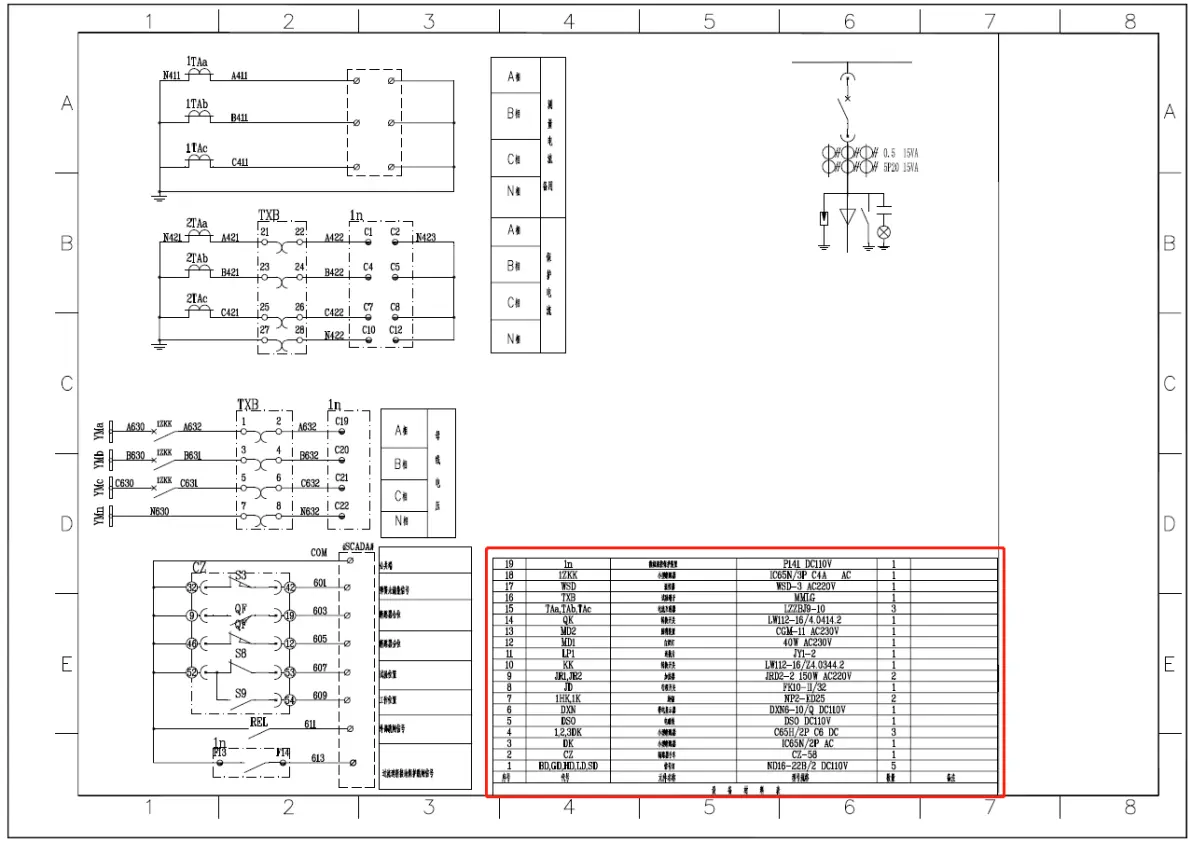

很多企业在绘制原理图时，需要在图纸右下角统计此图纸上绘制的所有清单（BOM），特别是成套行业。

在瓴沃科技实施的时候，也经常被客户问起：

“能否在原理图上生成此图纸的BOM？”

SOLIDWORKS Eletrical只能使用报表功能生成相应的报表图纸，无法在原理图中生成BOM。

目前大家一般会采用两种方式来解决：

1. 通过报表的方式

生成报表后，再将相应的部分复制/粘贴至相应的图纸，但若修改，需要更新报表，并重复复制/粘贴操作。

2. 通过接线图的方式

这种方式需要一行一行的去关联整张图纸上的所有设备，并手动将单行的符号排列好，相同设备型号无法合并，计算数量，原理图修改或删除某一个元器件后，下方材料表无法自动删除和更新。

以上两种方式都不能很好的解决问题，存在重复繁琐的操作，容易出错，且不易维护。

有没有其他更好的办法呢？

一起来看看瓴沃科技的解决方案吧

01:39

SWE黑科技 - 在原理图中生成BOM

491观看 0弹幕
