ANSYS APDL实例003：工作平面变换应用实例

工作平面变换 实例

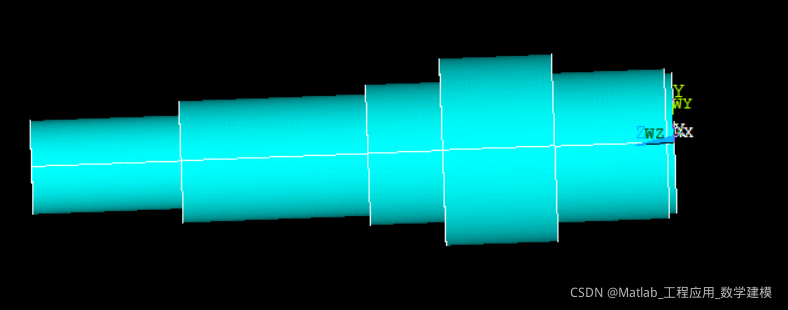

/clear
/title,workplace_test
/prep7
cyl4,0,0,75,0,,360,8		!在工作平面内创建圆柱体
wpoffs,,,8			!工作平面偏移80，沿z轴
cyl4,,,80,0,,360,120
wpoffs,,,120
cyl4,,,100,0,,360,120
wpoffs,,,120
cyl4,,,75,0,,360,80
wpoffs,,,80
cyl4,,,65,0,,360,200
wpoffs,,,200
cyl4,,,50,0,,360,160
wpcsys			!将工作平面移动到直角坐标系处
numcmp,all		!压缩全部编号
nummrg,all

   参考：https://blog.csdn.net/qq_45842873/article/details/118048452

WPOFFS,XOFF, YOFF,ZOFF		!偏移工作平面

CYL4, XCENTER, YCENTER, RAD1, THETA1, RAD2, THETA2, DEPTH

Rad1和rad2代表内外半径

   THETA1和THETA2代表圆环的起始角度，DEPTH代表深度。

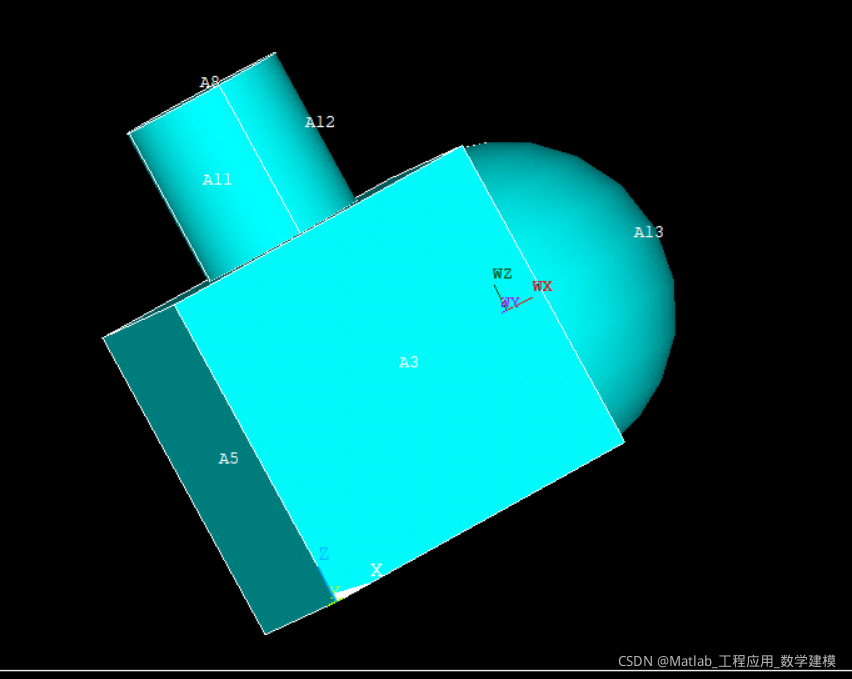

!====第一次工作平面平移=======
/clear,start
/prep7
blc4,,,4,4,4		!BLC4, XCORNER, YCORNER, WIDTH, HEIGHT, DEPTH
wpoffs,0,0,4
cyl4,2,2,1		!这里可以直接生成圆柱，为了介绍拉伸操作，所以只画了一个圆面
/pnum,area,on
aplot,all
voffst,7,2	!拉伸7号面，轴向正方向拉伸2
!=====第二次工作平面平移======
wpave,4,2,2	!将工作平面平移到4，2，2处
sphere,2,,-90,90	!创建以工作平面为圆心的球,调用格式，SPHERE, RAD1, RAD2, THETA1, THETA2
