SW钣金件镜像过去不是对称的？

说起SolidWorks钣金件的镜像问题，这可真是让我这个玩了12年软件的老运维头疼过不少回。咱们先来分析分析，为啥钣金件镜像过去不是对称的呢？

原因嘛，主要是两种情况：一是没正确启用“生产相反方向方位版本”，二是直接在装配体里用“镜像零部件”而不是在零件环境中用“镜像特征”。这两种操作都容易让人忽视细节，结果就是钣金件不对称。

得先说说在零件环境中镜像钣金特征。我操作的时候是的：先打开零件文件，点“插入”，再选“特征”，点击“镜像”。会出现一个对话框，你在这个对话框里要选择基准面和要镜像的钣金特征，比如基体法兰、折弯啥的。这里有个关键步骤，就是一定要勾选“生产相反方向方位版本”这个选项。这步很重要，不勾选的话，你只会复制位置，不会翻转几何，结果就是不对称。

有一次，我就因为没勾选这个选项，搞了一个下午才发现原因。当时真是气的直拍桌子，幸好还是解决了。

如果在装配体中镜像钣金零件，那操作就更简单了。你直接在装配体工具栏里找到“镜像零部件”这个功能，在PropertyManager里勾选要镜像零件前的“镜向的零部件有左/右描述”，再确认镜像类型选“边界框”。这个“边界框”选项适合非对称结构。

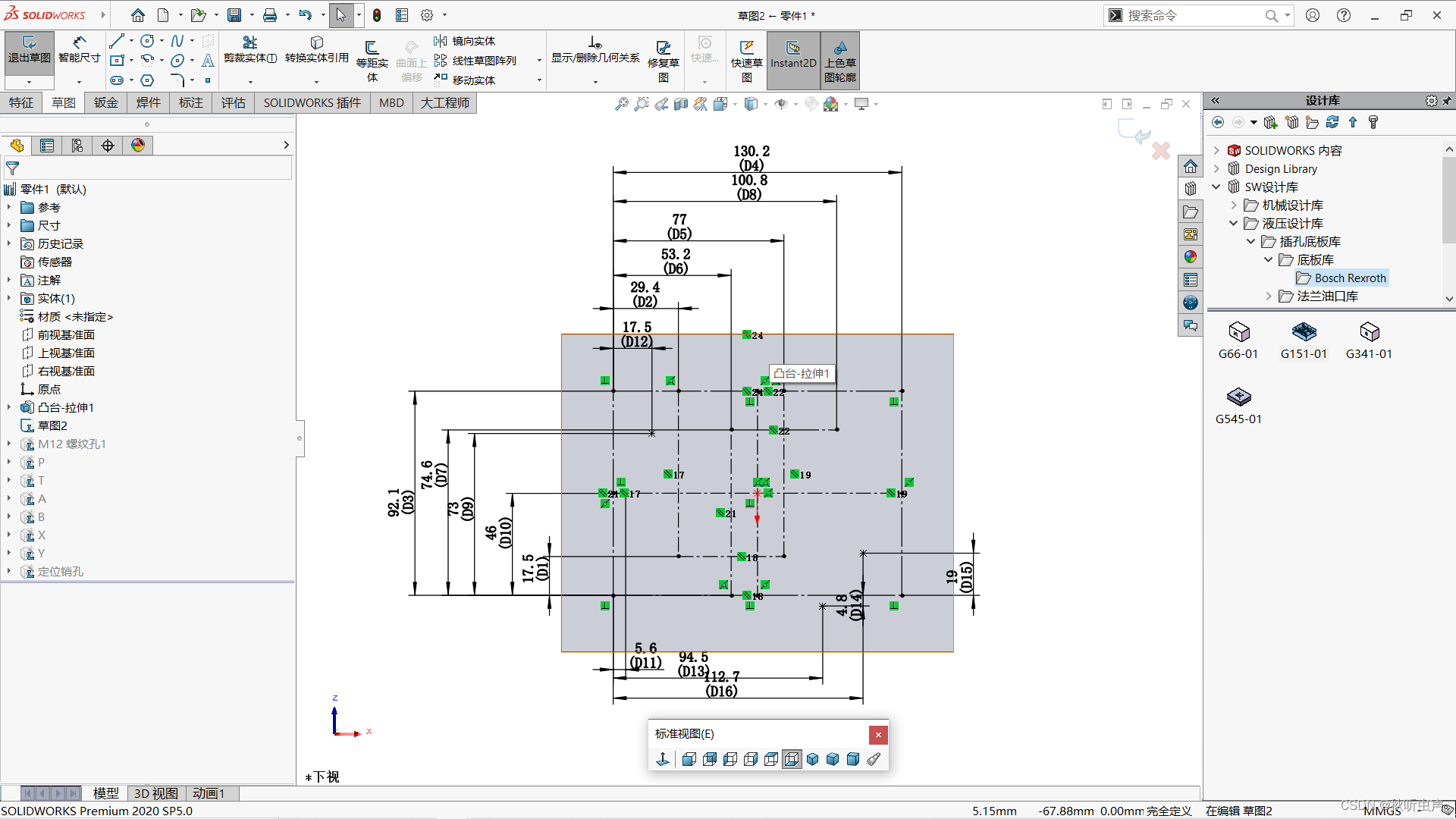

还有一次，我接了一个项目，里面有一个钣金件非对称，我一开始就是上面的步骤操作的，结果还是不对称。后来仔细检查了发现是因为原始钣金件没完全定义，也就是有浮动配合，还有基准面不是对称面。这让我意识到，在操作之前，一定要确保零件完全定义，基准面也要是对称的。

但有时候，即使你上述步骤操作，钣金件还是无法展开。你得在镜像特征中勾选“包含钣金信息”。这个选项在编辑镜像特征的时候会出现。如果你发现钣金属性已经缺失，手动添加折弯特征，并指定材料厚度/折弯半径来恢复展开功能。

有一次，我就遇到了这种情况。当时真是急得团团转，还是找到了解决办法。这让我深刻体会到了，有时候，解决问题还得靠自己的经验和技巧。

我要提醒大家，如果在装配体中仅用“镜像零部件”且未勾选上述选项，系统默认只复制位置不翻转实体，这看起来就像是“错位”而非对称。这可不是软件错误，而是操作设置问题。大家在零件级用镜像特征处理对称钣金结构，更稳定，也更方便编辑。
