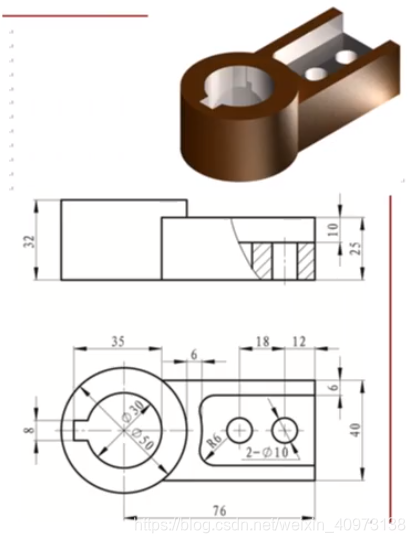

在 SolidWorks 中,镜像方向不对是常见问题,尤其在装配体中镜像零部件时,容易出现孔、特征方向错误或不对称的情况。根据权威公开资料和最新操作指南(截至 2026 年),以下是正确解决方法:主要原因与解决步骤
默认行为:SolidWorks 镜像零部件时,默认只生成复制版本(几何体不变,仅位置对称),不会自动镜像实体形状。
要实现真实对称(如左手/右手零件),需手动启用“生成相反方位版本”。
正确操作流程
进入装配体环境,确保已选择正确的镜像基准面(通常为对称中心面)。
点击 “线性零部件” → “镜像零部件”(位于装配体选项卡或特征工具栏)。
在 PropertyManager 中:选择镜像平面(如前视基准面、自定义基准面等)。
选择要镜像的零部件。
关键步骤:点击右下角 “下一步” 按钮,进入 “设定方位” 页面。
在此页面:勾选 “生成相反方位版本”(图标通常显示为对称零件)。
可根据需要选择 “镜向的零部件有左/右描述”(适用于 Toolbox 零件或需标注左右的场景)
点击 “下一步” → “完成” 或 “确定”。
✅ 此操作将生成一个几何镜像的独立零件,而非仅位置复制,确保孔、凸台等特征方向正确对称。
补充说明
若已镜像完成但方向错误,可右键镜像特征 → 编辑特征,重新进入“设定方位”步骤调整。
对于单个零件内的特征镜像(如孔、槽),使用 “特征” → “镜像” 命令即可,无需“相反方位版本”选项
若需镜像后保持与原零件同步更新,建议使用配置方式(新建“镜像配置”)
参考资源
SolidWorks 官方帮助 - 镜向零部件
SolidWorks 镜向功能详解(含几何体阵列选项)
按上述步骤操作,即可解决镜像方向不对的问题。
