solidworks生成零件图

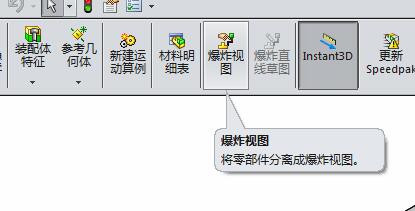

在 SolidWorks 中生成零件图（即工程图），主要有以下几种常用方法，适用于不同场景和需求：

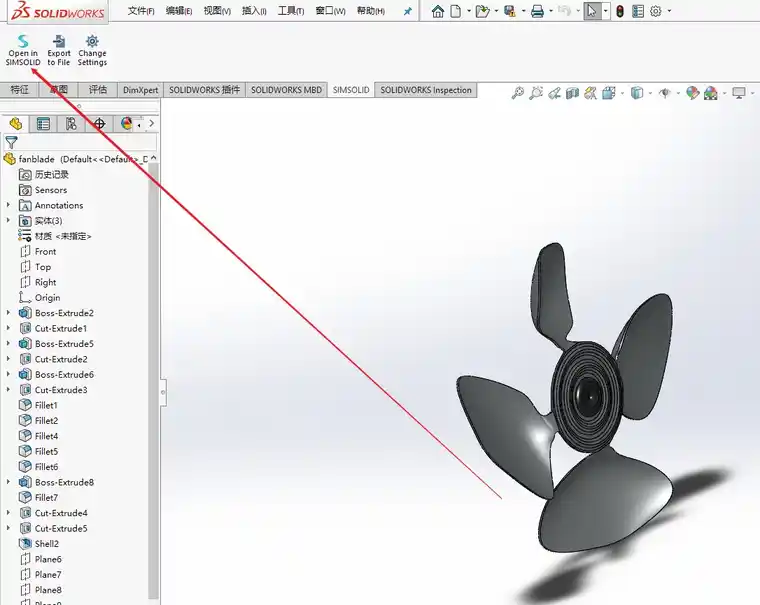

‌一、从模型直接生成工程图（推荐用于标准出图）‌

适用于已保存的零件文件（.sldprt），可自动关联并生成三视图等标准视图。

‌确保零件已保存‌（否则无法生成工程图）。

点击顶部菜单栏 ‌【文件】→【从零件/装配体制作工程图】‌。

在弹出的“图纸格式/大小”对话框中，选择合适模板（如 A3 横向、国标 GB/T 14689）。

单击 ‌【确定】‌ 进入工程图界面，右侧“视图调色板”会自动加载该零件的默认视图。

将 ‌前视图‌ 拖到图纸中央，再在前视图下方单击生成俯视图，左侧单击生成左视图等。

此方式自动生成关联视图，修改零件后工程图自动更新 ‌‌

‌二、手动新建工程图并插入模型视图（灵活控制参数）‌

适用于需要完全自定义视图比例、方向或导入中性格式模型（如 STEP、IGES）。


点击 ‌【文件】→【新建】→【工程图】‌，选择图纸模板后点击 ‌【确定】‌。

在空白图纸上右键 → 选择 ‌【插入模型视图】‌，或通过 ‌【视图】→【模型视图】‌ 打开对话框。

浏览并选择目标 .sldprt 文件，点击 ‌【打开】‌。

在 PropertyManager 中设置：

投影方向（前视、等轴测等）

显示样式（隐藏线可见/消除）

比例（默认 1:1）

点击绿色对勾确认，视图插入图纸；可重复添加其他视图 ‌‌

‌三、使用“自动生成工程图（BETA）”功能（3DEXPERIENCE 平台专属）‌

适用于 3DEXPERIENCE 用户，可一键生成含剖视图、孔标注、自动适配图纸的完整工程图。

在 ‌FeatureManager 设计树‌ 中右键点击零件 → 选择 ‌【自动生成工程图（BETA）】‌。


系统自动分析几何特征，推荐图纸幅面（A3/A4），并生成主视图 + 剖视图 + 孔标注等 ‌‌

⚠️ 仅适用于通过 3DEXPERIENCE 平台安装的 SolidWorks ‌‌

‌四、多实体零件单独出图‌

若零件包含多个实体，需为某个实体单独生成工程图：

新建工程图后，将模型视图拖入图纸。

在左侧 ‌属性管理器‌ 中找到 ‌【选择实体】‌。

勾选要出图的特定实体，其他实体不显示 ‌‌

‌五、批量生成工程图（适用于大量零件）‌

使用 ‌Task Scheduler 插件‌ 可后台批量生成工程图：


启用插件：‌【工具】→【插件】→ 勾选 “Task Scheduler”‌。

打开任务调度器：‌【工具】→【任务调度程序】→【新建任务】→【生成工程图】‌。

添加零件文件夹或文件，设置输出路径与命名规则（如 原文件名_工程图.slddrw）。

点击 ‌【运行任务】‌，系统自动批量生成 ‌‌

补充技巧

‌尺寸标注自动化‌：使用 ‌【模型项目】‌ 功能，可将三维模型中的尺寸、注解自动导入工程图 ‌‌

‌模板设置‌：建议提前配置符合国标或企业标准的工程图模板（含标题栏、图框、材质栏等）‌‌
