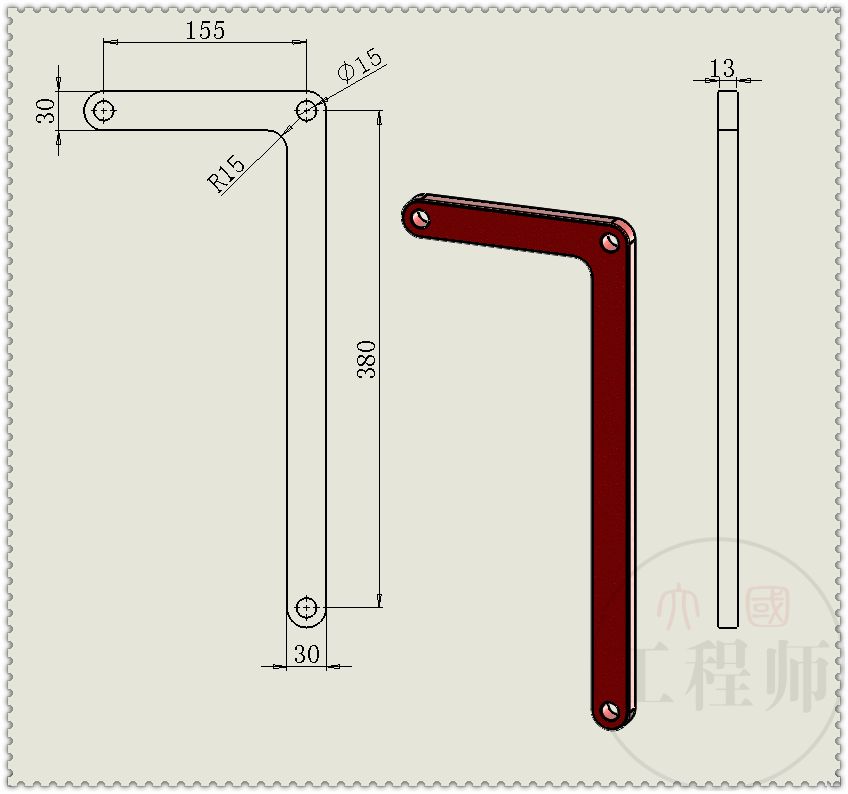

solidworks爆炸视图生成图纸

在 SolidWorks 中，将爆炸视图生成到工程图（图纸）中，需先在‌装配体中创建爆炸视图‌，再在‌工程图中引用该爆炸状态‌。以下是关键步骤：

一、在装配体中创建爆炸视图

‌方法一：直接在当前配置中创建‌

打开装配体文件。

点击 ‌“爆炸视图”‌（位于“装配体”工具栏）或通过菜单 ‌插入 > 爆炸视图‌。

在 PropertyManager 中选择要参与第一步爆炸的零部件。

使用三重轴拖动调整位置，设置平移/旋转参数。

点击 ‌“完成”‌ 保存当前步骤，可继续添加更多步骤。

完成后，爆炸视图会出现在 ‌ConfigurationManager‌ 的当前配置下 ‌‌

‌方法二：新建专用爆炸配置（推荐）‌

在 ‌ConfigurationManager‌ 中右键当前配置（如“默认”），选择 ‌“新建配置”‌，命名（如“Exploded_View”）。


右键新配置，选择 ‌“新爆炸视图”‌，系统自动激活该配置。

按上述步骤创建爆炸步骤，完成后点击 ‌“确定”‌ ‌‌

二、在工程图中插入爆炸视图

新建或打开工程图文件。

使用 ‌“模型项目”‌ 或 ‌“标准三视图”‌ 插入装配体模型视图（通常选等轴测视图）。

‌右键该工程图视图‌，选择 ‌“属性”‌。

在 ‌“配置信息”‌ 区域：

‌参考配置‌：选择之前创建的爆炸配置（如“Exploded_View”）。

勾选 ‌“在爆炸或模型断开状态下显示”‌。

点击 ‌“确定”‌，视图即显示为爆炸状态 ‌‌


⚠️ 注意：若未在装配体中预先创建爆炸配置，工程图中将无法启用爆炸显示选项 ‌‌

三、可选优化操作

‌批量应用爆炸视图‌：右键任意工程图视图 → ‌“以爆炸状态显示”‌，可统一启用所有关联视图的爆炸状态 ‌‌

‌添加爆炸直线‌：在装配体中通过 ‌插入 > 爆炸直线‌ 可清晰标注零件分离路径 ‌‌

‌插入材料明细表（BOM）‌：在工程图中插入 BOM，自动关联爆炸配置中的零件信息 ‌‌

如需详细操作演示，可参考官方教程：

SolidWorks 2026 帮助 - 工程图中的爆炸视图 ‌‌
